اضغط على أدوات الفرامل

ماذا تعني أداة مكابح الضغط؟

Press brake tooling, also known as press brake dies or forming tools, refers to the specialized tools used in a press brake machine to bend and form sheet metal into desired shapes. Unlike cutting blades, press brake tooling applies controlled force to the metal workpiece, causing it to plastically deform along a specific line or across a defined area. The term “press brake tooling” encompasses a wide variety of punches (the upper tool) and dies (the lower tool) that work together to create bends of different angles, radii, and forms in sheet metal.

استخدامات وتطبيقات أدوات مكابح الضغط

Press brake tooling is fundamental in sheet metal fabrication across numerous industries. Its key applications include:

• صناعة السيارات: تشكيل ألواح هيكل السيارة ومكونات الشاسيه والأجزاء الهيكلية.
• صناعة الطيران والفضاء: ثني وتشكيل جلود الطائرات والأقواس والعناصر الهيكلية المصنوعة من الألومنيوم والسبائك الأخرى.
• تصنيع الأجهزة: تشكيل العلب والألواح والمكونات الداخلية للثلاجات والغسالات والأفران والأجهزة الأخرى.
• صناعة البناء: تصنيع الأسقف المعدنية والكسوة وإطارات الأبواب والنوافذ والدعامات الهيكلية.
• صناعة الإلكترونيات: ثني الصناديق والأقواس والهياكل للأجهزة الإلكترونية.
• صناعة الأثاث: تشكيل أجزاء معدنية للكراسي والطاولات وقطع الأثاث الأخرى.
• المعدات الزراعية: تصنيع المكونات المعدنية للجرارات والحصادات والآلات الزراعية الأخرى.
• التصنيع العام Metal: إنشاء أجزاء ومكونات معدنية مخصصة لتطبيقات مختلفة.

المواد الشائعة لأدوات مكابح الضغط

The materials used for press brake tooling must withstand high forming pressures and resist wear and deformation to ensure accuracy and longevity. Common materials include:

• الفولاذ الكربوني (على سبيل المثال، C45، 1045): مناسب للتطبيقات الأقل تطلبًا وتشكيل مواد أكثر ليونة مثل الألومنيوم والفولاذ الصلب. يُستخدم غالبًا في الأدوات القياسية أو الأقل استخدامًا.
• سبائك الفولاذ (على سبيل المثال، 42CrMo4، AISI 4140): يوفر قوة أعلى ومقاومة للتآكل مقارنة بالفولاذ الكربوني، وهو مناسب لعمليات الانحناء الأكثر تطلبًا والمواد الأكثر سمكًا.
• فولاذ الأدوات (على سبيل المثال، D2، W1.2379، AISI D2): يوفر مقاومة ممتازة للتآكل ويُستخدم في الإنتاج بكميات كبيرة وتشكيل مواد أكثر صلابة، مما يضمن دقة الانحناء المتسقة على مدى عمر طويل.
• مسحوق Metallurgy الفولاذ: توفر مقاومة فائقة للتآكل والصلابة بسبب بنيتها الدقيقة الموحدة، وهي مثالية لتطبيقات التشكيل الصعبة وعالية الدقة.

Surface hardening processes like induction hardening or nitriding are often applied to press brake tooling to increase surface hardness and wear resistance, extending the tool’s life and maintaining forming accuracy. Coatings such as titanium nitride (TiN) can further enhance surface hardness and reduce friction.

أشكال أدوات مكابح الضغط الشائعة

Press brake tooling comes in a vast array of shapes and sizes, categorized primarily into punches (top tools) and dies (bottom tools). Common shapes include:

• اللكمات على شكل حرف V والقوالب على شكل حرف V: النوع الأكثر شيوعًا، ويُستخدم لإنشاء انحناءات زاوية. زاوية حرف V (مثلًا: 30 درجة، 45 درجة، 60 درجة، 90 درجة) وعرض فتحة القالب يُحددان زاوية الانحناء ونصف القطر الداخلي.
• لكمات عنق الإوزة: يتميز برقبة منحنية تسمح بتكوين حواف أو انحناءات مع عوائق.
• اللكمات الأوفست: يتم استخدامه لإنشاء الانحناءات التي تكون بعيدة عن حافة قطعة العمل.
• اللكمات والقوالب الشعاعية: تحتوي على أسطح عمل مستديرة لإنشاء انحناءات ذات أقطار داخلية محددة.
• لكمات وقوالب الحاشية: يتم استخدامه لإنشاء حواف مطوية أو محززة لأسباب تتعلق بالسلامة أو الجمالية.
• قوالب التسوية: يتم استخدامه لتسوية الانحناءات التي تم تشكيلها مسبقًا أو لإنشاء زوايا حادة.
• أدوات الانحناء على شكل حرف U: أدوات متخصصة لتشكيل القنوات على شكل حرف U.
• أدوات ثني Z: مُصمم لإنشاء مقاطع على شكل حرف Z في الصفائح المعدنية.
• أدوات تشكيل القناة: مجموعة من اللكمات والقوالب المصممة لتشكيل قنوات ذات أبعاد محددة.
• الأدوات المخصصة: For complex or unique part geometries, press brake tooling can be custom-designed and manufactured.

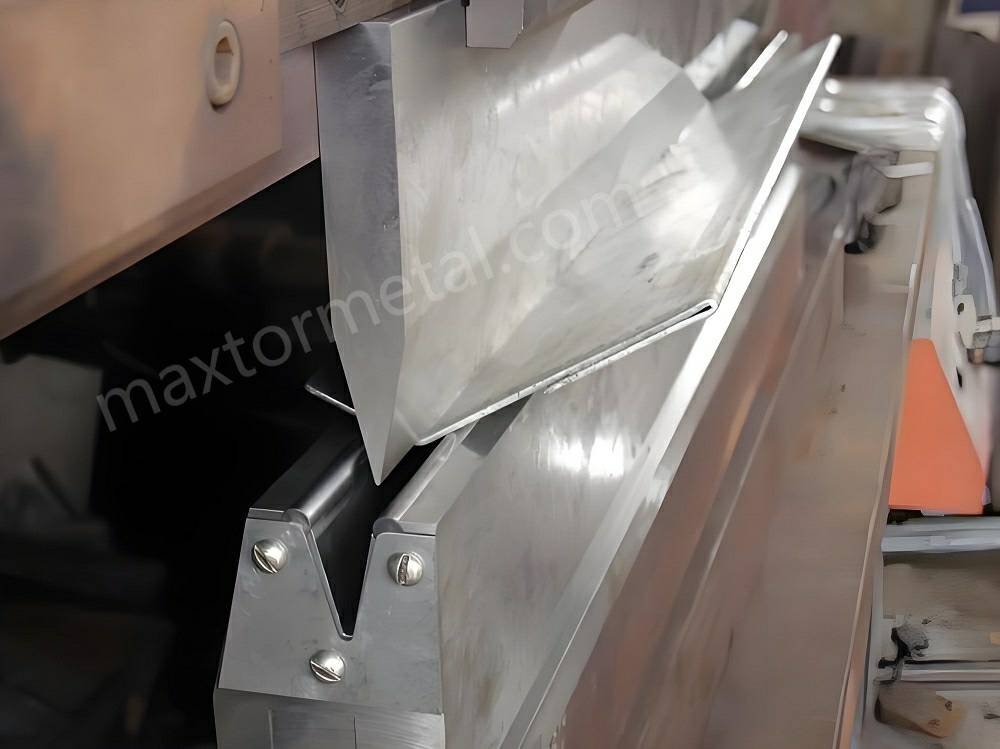

The working principle of press brake tooling involves the press brake machine forcing the punch and die together with the sheet metal workpiece in between. The shape of the punch and the corresponding cavity in the die dictate the final form of the bend. The accuracy of the bend angle, radius, and flange length is determined by the precision of the press brake tooling and the control of the press brake machine. Proper selection of tooling based on material type, thickness, and desired bend characteristics is crucial for achieving accurate and consistent forming results.

هل لا تستطيع العثور على أداة مكبس الضغط الخاصة بك؟ راجع "شفرات مخصصة" لتخصيص الشفرة الخاصة بك!

كتيبات مفتوحة

لماذا تختار Metal؟

1. خدمة استيراد خالية من المتاعب في مكان واحد

من السهل الاستمتاع براحة الاستيراد، من النقل إلى التخليص الجمركي، فنحن نتولى العملية برمتها، ما عليك سوى دفع ضريبة القيمة المضافة وانتظار وصول البضائع إلى الشركة.

2. أسعار تنافسية

لقد رأينا شفراتها تُستخدم في عدد لا يحصى من التطبيقات، ونحن على استعداد للتعامل مع أي مشروع تطرحه في طريقنا - مما يوفر الدقة والمتانة وأسعار تنافسية لا مثيل لها.

3. ODM وOEM متاح

سواء كنت تقدم رسومات أو مخططات أو عينات، فنحن قادرون على الرسم والتصنيع لك. كما لدينا القدرة على المساعدة في تعديل التصميمات والمواصفات الحالية لتحسين أي تطبيق للأدوات الصناعية تقريبًا. يرجى الاتصال بفريق المبيعات المخصص لدينا لمناقشة متطلباتك المحددة.

4. رقابة جودة

يتم إجراء سلسلة من الاختبارات والفحوصات للتحكم في الجودة، بما في ذلك فحص المادة الأولية، وفحص المواد الواردة، والمواد المعتمدة، وفحص الجودة أثناء العملية، وفحص الجودة النهائي.

5. المشتريات المرنة والتعاون غير المحدود

سواء كنت مستوردًا أو موزعًا أو تاجر جملة أو مستخدمًا نهائيًا، فنحن نرحب بك للانضمام إلينا مع الحد الأدنى من الحد الأدنى لكمية الطلب، وعدم وجود متاعب للاستفسار ومزيد من الحرية للشراء.

6. مراقبة الإنتاج في الخارج، وتقرير التقدم في الوقت الحقيقي

كن مراقبك الحصري، وقم بالنقل المنتظم لكل عقدة مهمة في خط الإنتاج، بغض النظر عن مدى بعدها، حتى تتمكن من فهم تقدم المنتج قدر الإمكان!
