프레스 브레이크 굽힘 힘 및 톤수 계산 방법

당신은 어떻게 해야 하는지 알아야 합니다 프레스 브레이크 굽힘 힘 및 톤수 계산 안전하고 효과적인 금속 굽힘을 보장합니다. 아래 공식 금속 가공에 일반적으로 사용됩니다.

정확한 계산을 통해 문제를 예방할 수 있습니다. 충분한 힘을 가하지 않으면 굽힘이 정확하지 않습니다. 반대로, 너무 많은 힘을 가하면 소재나 기계가 손상될 수 있습니다.

고품질 프레스 브레이크 툴링은 다음과 같습니다. 난징 Metal 항상 일관된 결과를 보장합니다. 프레스 브레이크 굽힘력과 톤수를 계산하려면 재료 종류, 시트 두께, 굽힘 길이, 다이 폭, 그리고 성형 방법을 고려해야 합니다.

주요 요점

• 프레스 브레이크 굽힘력을 아는 것은 매우 중요합니다. 이는 금속을 올바른 모양으로 성형하는 데 도움이 됩니다. 좋은 결과를 얻으려면 적절한 공식을 사용하세요.
• 금속을 굽히기 전에 프레스 브레이크의 톤수를 계산하세요. 이렇게 하면 손상을 막고 모두의 안전을 지킬 수 있습니다. 또한 작업물의 강도도 유지할 수 있습니다.
• 각 재료마다 필요한 힘의 양이 다릅니다. 항상 재료의 종류와 특성을 확인하세요. 재료에 맞게 계산을 변경하세요.
• 두꺼운 판재는 구부리려면 더 많은 힘이 필요합니다. 두께를 신중하게 측정하세요. 이를 통해 적절한 톤수를 선택할 수 있습니다.
• 다이 폭에 따라 필요한 힘이 달라집니다. 다이 폭이 시트 두께와 일치하는지 확인하세요. 이렇게 하면 최상의 결과를 얻을 수 있습니다.
• 프로젝트에 가장 적합한 성형 방법을 선택하세요. 에어 벤딩, 바텀 벤딩, 코이닝은 모두 다른 힘이 필요합니다.
• 항상 계산에 안전 여유를 두세요. 이렇게 하면 프레스 브레이크와 공구를 문제로부터 안전하게 보호할 수 있습니다.
• 빠른 확인을 위해 온라인 계산기를 사용하세요. 시간을 절약해 주고, 계산이 맞는지 확인하기 위해 허리를 굽히지 마세요.

프레스 브레이크 굽힘 힘 기본 사항

프레스 브레이크 굽힘력이란 무엇인가

금속 작업을 하기 전에 프레스 브레이크 굽힘력에 대해 아는 것이 중요합니다. 프레스 브레이크 굽힘력은 금속판을 구부리는 데 사용하는 힘의 크기입니다. 이 힘은 금속의 모양을 변화시킵니다. 또한 최종 제품의 품질을 확인하는 데에도 도움이 됩니다. 공장에서는 금속이 제대로 굽혀지는지 확인하기 위해 이 힘을 측정합니다. 필요한 만큼의 금속을 구부리기 위해서입니다. 좋은 프레스 브레이크 공구를 사용하면 매번 동일한 결과를 얻을 수 있습니다. 이는 금속이 제대로 굽어지지 않거나 제대로 굽혀지지 않는 것과 같은 문제를 방지하는 데 도움이 됩니다.

프레스 브레이크 톤수를 계산하는 이유

굽힘 작업을 시작하기 전에 항상 프레스 브레이크의 톤수를 파악해야 합니다. 이렇게 하면 작업 안전을 확보하고 손상을 방지할 수 있습니다. 이렇게 해야 하는 몇 가지 주요 이유는 다음과 같습니다.

• 재료 손상 방지: 충분한 힘을 가하지 않으면 금속이 갈라지거나 잘못된 방향으로 구부러질 수 있습니다. 너무 많은 힘을 가하면 금속이 너무 많이 구부러지거나 손상될 수 있습니다.
• 정확성 확보: 적절한 톤수를 사용하면 금속을 원하는 모양으로 정확하게 구부릴 수 있습니다. 이는 자동차나 비행기 제작처럼 모든 부품이 딱 맞아야 하는 작업에서 매우 중요합니다.
• 공구 수명 연장: 적절한 톤수를 사용하면 프레스 브레이크 공구가 너무 빨리 마모되는 것을 방지할 수 있습니다. 이를 통해 공구 수명이 길어지고 수리 비용도 절약됩니다.
• 최고의 프레스 브레이크와 툴을 선택하는 것은 단순히 충분한 힘을 사용하는 것만이 아닙니다. 계산에 실수가 생기면 툴이 파손되거나 프레스 브레이크 기계가 손상될 수 있습니다.

프레스 브레이크 톤수를 파악하면 작업이 더 안전하고 빨라집니다. 또한, 기계를 안전하게 보호하고 더 나은 제품을 생산할 수 있습니다.

일반적인 실수

많은 사람들이 프레스 브레이크 굽힘력을 잘못 계산합니다. 이러한 실수는 큰 문제를 야기할 수 있습니다. 아래 표는 몇 가지 실수와 발생할 수 있는 상황을 보여줍니다.

팁: 금속을 굽히기 전에 항상 수학과 기계 설정을 확인하세요. 프레스 브레이크와 공구를 자주 관리하세요. 이렇게 하면 굽힘이 고르게 되고 작업도 원활하게 진행됩니다.

기본 사항을 익히고, 좋은 프레스 브레이크 도구를 사용하고, 올바른 단계를 따르면 이러한 실수를 예방할 수 있습니다. 이렇게 하면 매번 안전하고 정확하며 좋은 벤딩 작업을 할 수 있습니다.

굽힘력 변수

프레스 브레이크의 힘을 계산할 때는 몇 가지 중요한 변수를 고려해야 합니다. 각 변수는 굽힘 공정에 필요한 힘의 양에 영향을 미칩니다. 이러한 변수를 이해하면 더 나은 결정을 내리고 더 정확한 굽힘을 얻을 수 있습니다.

재료 유형

사용하는 금속의 종류에 따라 굽힘 가공에 필요한 힘이 달라집니다. 어떤 금속은 부드러워서 굽히기 쉽지만, 어떤 금속은 강해서 프레스 브레이크에서 더 많은 압력이 필요합니다. 작업을 시작하기 전에 항상 재료를 확인해야 합니다.

연강

연강은 많은 작업장에서 흔히 사용됩니다. 잘 구부러지고 추가적인 힘이 필요하지 않습니다. 연강을 사용할 경우, 표준 프레스 브레이크 공식을 사용할 수 있습니다. 연강의 조정 계수는 1.0입니다.

스테인레스 스틸

스테인리스강은 연강보다 훨씬 강합니다. 굽힘 가공 시 더 많은 힘이 필요합니다. 스테인리스강을 사용하는 경우 프레스 브레이크의 톤수를 늘려야 합니다. 스테인리스강의 조정 계수는 1.5입니다. 즉, 연강보다 50%가 더 많은 힘이 필요합니다.

알류미늄

알루미늄은 강철보다 부드럽습니다. 더 적은 힘으로 구부러집니다. 알루미늄의 조정 계수는 0.5에서 1.0까지입니다. 프레스 브레이크를 설치하기 전에 정확한 알루미늄 종류를 확인해야 합니다.

다음은 다양한 재료에 대한 조정 계수를 보여주는 표입니다.

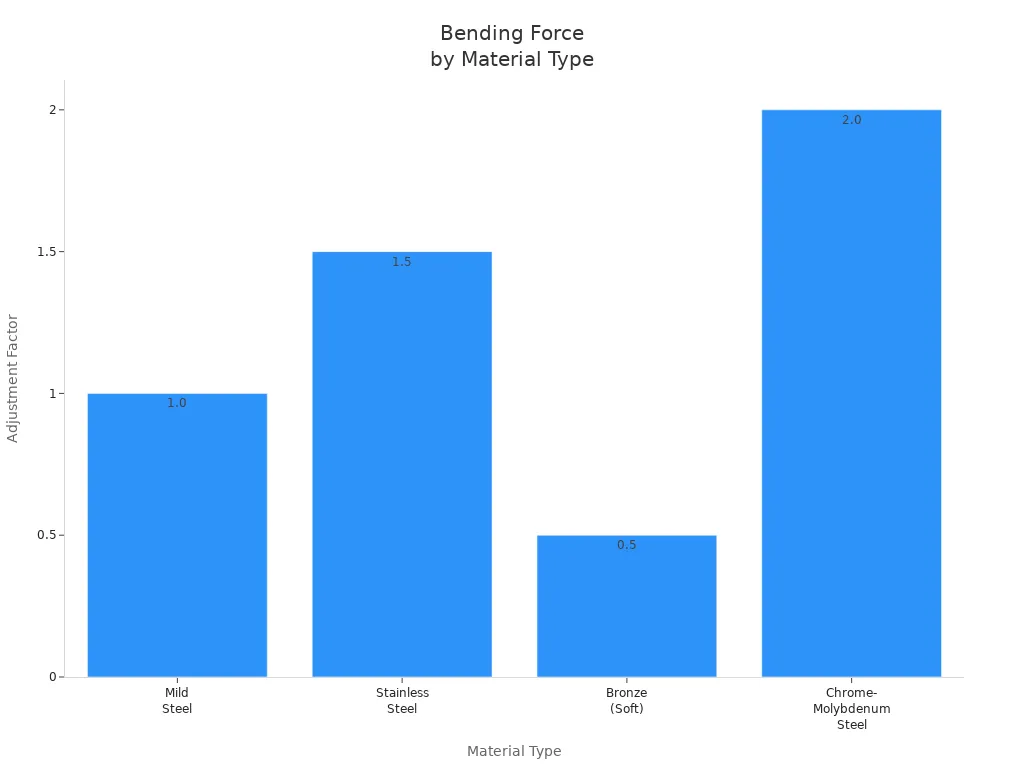

아래 차트에서도 이러한 차이점을 확인할 수 있습니다.

팁: 항상 소재에 맞는 올바른 조정 계수를 사용하세요. 이렇게 하면 굽힘 과정에서 실수를 방지할 수 있습니다.

시트 두께

판재 두께도 중요한 변수입니다. 판재가 두꺼울수록 프레스 브레이크에 더 많은 힘이 필요합니다. 두꺼운 판재를 너무 약한 힘으로 구부리려고 하면 굽힘이 제대로 이루어지지 않습니다. 반대로 너무 강한 힘을 가하면 공구나 프레스 브레이크가 손상될 수 있습니다.

• 판금이 두꺼울수록 더 높은 톤수가 필요합니다.
• 굽힘판 두께에 따라 적절한 톤수를 선택해야 합니다.
• 예를 들어, 1/2인치 시트를 구부리려면 1/8인치 시트를 구부리는 것보다 훨씬 더 많은 힘이 필요합니다.

굽힘 길이

굽힘 길이는 시트를 따라 굽힐 지점까지의 거리입니다. 굽힘 길이가 길수록 굽힘 과정에서 더 많은 힘이 필요합니다. 굽힘 길이를 두 배로 늘리면 프레스 브레이크에 필요한 힘도 두 배가 됩니다.

• 작업을 시작하기 전에 굽힘 길이를 측정하세요.
• 계산에 올바른 값을 사용하세요.
• 긴 굽힘 작업의 경우 항상 프레스 브레이크의 최대 용량을 확인하세요.

참고: 고품질 프레스 브레이크 툴을 사용하면 재료나 두께에 관계없이 균일한 결과를 얻을 수 있습니다.

다이 개방 폭

V-다이 오프닝이라고도 하는 다이 오프닝 폭은 프레스 브레이크 사용 시 필요한 힘의 크기에 큰 영향을 미칩니다. 최상의 결과를 얻으려면 다이 오프닝 폭을 소재 두께에 맞춰야 합니다. 잘못된 크기를 사용하면 프레스 브레이크 기계가 손상되거나 굽힘이 제대로 이루어지지 않을 수 있습니다.

다이 개방 폭이 필요한 힘에 영향을 미치는 방식은 다음과 같습니다.

• 다이 구멍이 좁아지면 필요한 톤수가 증가합니다. 힘이 더 작은 영역에 집중되므로 프레스 브레이크가 더 많이 작동해야 합니다.
• 다이 개구부가 넓으면 필요한 중량이 줄어듭니다. 힘이 분산되어 프레스 브레이크 기계가 금속을 더 쉽게 구부릴 수 있습니다.
• V자형 구멍이 작을수록 굽힘 반경이 좁아지지만 더 많은 힘이 필요합니다. V자형 구멍이 클수록 안쪽 굽힘 반경이 커지고 힘이 덜 필요합니다.
• 사용하는 공구 유형도 프레스 브레이크 기계의 성능과 톤수 용량에 영향을 미칩니다.

팁: 다이 오프닝 너비가 소재 두께와 일치하는지 항상 확인하세요. 이렇게 하면 정확한 굽힘을 얻고 프레스 브레이크 툴을 보호하는 데 도움이 됩니다.

다이 구멍 폭은 하단 다이의 V자형 홈을 통해 측정할 수 있습니다. 대부분의 작업장에서는 판금 두께의 8배인 다이 구멍을 사용합니다. 예를 들어, 판금 두께가 2mm라면 16mm 다이 구멍을 사용해야 합니다.

성형 방법

선택하는 성형 방법에 따라 프레스 브레이크에 필요한 힘이 달라집니다. 크게 세 가지 방법이 있습니다. 에어 벤딩, 바텀 벤딩, 코이닝입니다. 각 방법은 프레스 브레이크 기계를 사용하는 방식이 다릅니다.

• 에어 벤딩은 힘을 가장 적게 사용합니다. 펀치가 시트를 다이 안으로 완전히 밀어 넣지 않기 때문입니다. 이 방법은 약간의 스프링백을 허용하므로 벤딩 후 각도를 조정할 수 있습니다.
• 바닥 굽힘은 공기 굽힘보다 더 많은 힘이 필요합니다. 펀치가 시트를 다이 바닥으로 밀어 굽힘을 더욱 정확하게 하고 스프링백을 줄입니다.
• 코이닝은 가장 많은 힘을 사용합니다. 펀치가 시트를 다이에 완전히 눌러 스프링백이 거의 없이 매우 날카롭고 정밀하게 굽혀집니다.

참고: 프레스 브레이크 기계는 항상 사용하려는 성형 방식에 맞게 설정하십시오. 잘못된 힘을 가하면 툴링이나 프레스 브레이크가 손상될 수 있습니다.

적절한 성형 방법과 다이 개방 폭을 선택하면 프레스 브레이크에서 최상의 결과를 얻을 수 있습니다. 정확한 굽힘 가공을 통해 프레스 브레이크 기계를 보호하고 공구 수명을 연장할 수 있습니다.

프레스 브레이크 굽힘 힘 및 톤수 계산 방법

주요 공식

수식 및 변수 분석

프레스 브레이크 굽힘력과 톤수를 계산하는 방법을 알고 싶다면, 먼저 주요 공식부터 알아야 합니다. 이 공식은 모든 작업에 대한 굽힘력을 계산하는 데 도움이 됩니다. 이 공식을 사용하면 프레스 브레이크가 작업을 감당할 수 있는지 확인하고 공구를 보호할 수 있습니다.

프레스 브레이크 굽힘력에 대한 표준 공식은 다음과 같습니다.

F = (k × L × T²) / (8 × V)

공식의 각 부분을 분석하여 프레스 브레이크 굽힘력과 톤수를 계산하는 방법을 이해해 보겠습니다.

• F는 프레스 브레이크가 전달해야 하는 톤수 힘을 나타냅니다.
• k는 사용하는 재료에 따라 달라집니다.
• L은 굽힘선의 길이입니다.
• T는 판금의 두께입니다.
• V는 다이 개구부의 너비입니다.

모든 측정에는 동일한 단위를 사용해야 합니다. 한 가지 측정에 밀리미터를 사용했다면, 모든 측정에도 밀리미터를 사용하세요.

팁: 프레스 브레이크 툴링과 블레이드 크기를 항상 확인하세요. 맞춤형 블레이드가 필요한 경우 자세한 내용은 다음에서 확인하세요. 맞춤형 블레이드 여기.

계산 예

단계별로 프레스 브레이크 굽힘력과 톤수를 계산하는 방법을 알아보기 위해 예를 들어 보겠습니다.

연강을 구부리고 싶다고 가정해 보겠습니다. 값은 다음과 같습니다.

• 재료: 연강(k = 1)
• 굽힘 길이(L): 1000mm
• 재료 두께(T): 2mm
• 다이 폭 개구부(V): 16mm

다음 숫자를 공식에 넣으세요.

F = (1 × 1000 × 2²) / (8 × 16) F = (1 × 1000 × 4) / 128 F = 4000 / 128 F ≈ 31.25톤

이 굽힘을 만들려면 약 31.25톤의 힘이 필요합니다. 프레스 브레이크의 굽힘력을 계산하는 방법은 다음과 같습니다. 다른 재질이나 두께를 사용하는 경우 공식의 값을 변경해야 합니다.

재료 요소

공통 재료 요소 표

톤수 힘을 계산할 때 재료 계수(k)는 매우 중요합니다. 금속마다 필요한 힘의 양이 다릅니다. k-인자 재료의 강도와 필요한 힘의 크기를 알려줍니다.

다음은 프레스 브레이크 작업에 대한 일반적인 재료 요소를 나타낸 표입니다.

• 재료에 맞는 k-계수를 사용하세요. 잘못된 k-계수를 사용하면 계산이 정확하지 않습니다.
• 대부분의 작업에서 연강은 K-계수 1을 사용합니다. 스테인리스강은 더 큰 힘이 필요하므로 1.5를 사용합니다. 알루미늄은 더 부드럽기 때문에 더 낮은 K-계수를 사용합니다.

굽힘력을 계산하기 전에 항상 재료를 확인해야 합니다. 이를 통해 실수를 방지하고 프레스 브레이크를 안전하게 보호할 수 있습니다.

방법 요인

성형 방법의 영향

선택하는 성형 방법에 따라 프레스 브레이크 굽힘력과 톤수 계산 방식도 달라집니다. 방법 계수는 다양한 굽힘 유형에 필요한 추가 힘의 양을 알려줍니다.

• 에어 벤딩은 프레스 브레이크 톤수에 대한 표준 공식을 사용합니다. K-계수를 변경할 필요가 없습니다.
• 바닥을 치는 데는 공기를 굽히는 힘의 약 1.5배가 필요합니다. 답에 1.5를 곱해야 합니다.
• 코이닝에는 공기를 굽히는 힘의 약 5배가 필요합니다. 답에 5를 곱해야 합니다.

k-인자는 성형 방법에 따라 달라집니다. 금속의 중립축 위치는 사용하는 방법에 따라 달라집니다. 이는 굽힘력 계산 방식과 금속의 굽힘 방식에 영향을 미칩니다.

• k-인자는 굽힘 후 중립축이 어디로 이동하는지 보여주는 배수입니다.
• 이는 재료와 성형 방법에 따라 다릅니다.
• 중립축은 재료 두께의 50%를 넘지 않습니다.

참고: 항상 성형 방식에 따라 계산을 조정하십시오. 이렇게 하면 프레스 브레이크와 툴링이 안전하게 보호되고 최상의 결과를 얻을 수 있습니다.

단위 및 변환

일반적인 단위 변환

프레스 브레이크를 사용할 때는 힘의 단위를 알아야 합니다. 미국에서는 대부분의 작업장에서 프레스 브레이크 톤수를 측정하기 위해 쇼트톤(short ton)을 사용합니다. 다른 나라에서는 미터톤(metric ton)을 사용하는데, 톤(tone)이라고도 합니다. 경우에 따라 힘은 제곱밀리미터당 뉴턴(N) 또는 제곱밀리미터당 킬로그램(kg)으로 표시될 수 있습니다.

다음과 같은 간단한 규칙을 따르면 이러한 단위를 변경할 수 있습니다.

제곱밀리미터당 뉴턴을 구하는 경우, 10으로 나누면 제곱밀리미터당 킬로그램을 구할 수 있습니다. 이렇게 하면 프레스 브레이크 톤수를 계산할 때 단위를 쉽게 바꿀 수 있습니다.

팁: 시작하기 전에 프레스 브레이크가 어떤 단위를 사용하는지 항상 확인하세요. 이렇게 하면 실수를 피하고 정답을 맞힐 수 있습니다.

노트

수학의 모든 부분에 동일한 단위를 사용해야 합니다. 단위를 혼동하면 잘못된 답이 나올 수 있습니다. 예를 들어, 같은 공식에서 두께에는 밀리미터를, 다이 폭에는 인치를 사용하지 마세요. 한 단위를 선택하여 모든 부분에 적용하세요.

금속을 굽히기 전에 변환을 확인하세요. 실수하면 프레스 브레이크 용량이 잘못될 수 있습니다. 이로 인해 굽힘이 잘못되거나 기계가 고장날 수도 있습니다.

프레스 브레이크가 감당할 수 있는 힘도 알아야 합니다. 모든 기계에는 최대 힘이 있습니다. 계산 결과가 기계의 한계보다 높다면 설정을 변경하거나 다른 프레스 브레이크를 사용해야 합니다.

참고: 항상 프레스 브레이크의 톤수 제한과 비교하여 답을 확인하세요. 이렇게 하면 기계를 안전하게 보호하고 값비싼 수리를 방지할 수 있습니다.

온라인 계산기 사용

굽힘 계산기를 사용하면 도움이 될 수 있습니다. 많은 웹사이트에서 프레스 브레이크에 필요한 힘을 알려주는 무료 도구를 제공합니다. 이러한 계산기를 사용하면 재료, 두께, 굽힘 길이, 다이 폭을 입력할 수 있습니다. 계산기는 필요한 프레스 브레이크 톤수를 알려줍니다.

다음은 몇 가지 인기 있는 온라인 계산기입니다.

• American Machine Tools 프레스 브레이크 굽힘력 계산기
• 엔지니어 에지 프레스 브레이크 톤수 계산기
• MachineMfg 프레스 브레이크 톤수 계산기

계산기를 사용할 때는 항상 작업장에서 사용하는 단위와 일치하는지 확인하세요. 재료와 두께에 맞는 숫자를 입력해야 합니다. 잘못된 단위를 사용하면 계산기가 프레스 브레이크에 맞지 않는 결과를 제공할 수 있습니다.

팁: 온라인 계산기는 시간을 절약하고 실수를 줄이는 데 도움이 됩니다. 빠른 확인을 위해 사용하되, 계산을 시작하기 전에 항상 답을 다시 확인하세요.

굽힘력을 단계별로 계산하세요

프레스 브레이크 톤수를 계산하려면 정확한 데이터가 필요합니다. 각 단계를 따라 굽힘에 필요한 적절한 힘을 구해야 합니다. 이를 통해 오류를 방지하고 굽힘을 안전하게 유지할 수 있습니다.

데이터 수집

시작하기 전에 필요한 모든 세부 정보를 수집하세요. 각 변수에 따라 필요한 힘의 양이 달라집니다.

재료 유형 식별

어떤 금속을 구부리고 싶은지 알아야 합니다. 각 금속마다 필요한 힘의 크기가 다릅니다. 연강, 스테인리스강, 알루미늄은 모두 다릅니다. 금속에 맞는 톤수표를 확인하세요.

시트 두께 측정

캘리퍼나 마이크로미터를 사용하여 시트 두께를 확인하세요. 밀리미터나 인치 단위로 숫자를 기록하세요. 시트가 두꺼울수록 더 많은 힘이 필요하므로 신중하게 측정하세요.

굽힘 길이 결정

굽힘선의 길이를 구하세요. 이 길이가 시트를 얼마나 구부릴지 결정합니다. 굽힘선이 길어질수록 더 많은 힘이 필요합니다.

다이 개방 폭 선택

금형의 다이 구멍 폭을 확인하세요. 대부분의 작업장은 판 두께의 8배에 달하는 다이 구멍을 사용합니다. 예를 들어, 3mm 두께의 판재에는 24mm의 다이 구멍이 필요합니다.

성형방법을 선택하세요

사용할 성형 방법을 선택하세요. 에어 벤딩, 바텀 벤딩, 코이닝 중 선택할 수 있습니다. 에어 벤딩은 힘이 덜 필요하고, 코이닝은 훨씬 더 큰 힘이 필요합니다. 성형 방법에 따라 필요한 힘이 달라집니다.

팁: 데이터를 수집할 때는 항상 안전 여유를 두세요. 이렇게 하면 기계와 공구를 안전하게 보호할 수 있습니다.

수식에 값 넣기

측정이 끝나면 계산을 시작할 수 있습니다. 측정된 값을 표준 공식에 대입하세요.

표준 공식

가장 많이 사용되는 프레스 브레이크 톤수 공식은 다음과 같습니다.

F = (650 × S × t² × L) / V

• F는 톤 단위로 필요한 힘입니다.
• S는 항복 강도(N/mm²)입니다.
• t는 시트 두께(mm)입니다.
• L은 굽힘 길이(mm)입니다.
• V는 다이 개방 너비(mm)입니다.

수집된 데이터 대체

다음과 같은 숫자를 가진 연강이 있다고 가정해 보겠습니다.

• 항복강도(S): 240 N/mm²
• 두께(t): 3mm
• 굽힘 길이(L): 1000mm
• 다이 개방 폭(V): 20mm

다음 숫자를 공식에 넣으세요:

F = (650 × 240 × 3² × 1000) / 20 F = (650 × 240 × 9 × 1000) / 20 F = (650 × 2160 × 1000) / 20 F = (1,404,000,000) / 20 F = 70,200,000

1,000,000으로 나누면 톤이 나옵니다.

F = 70.2톤

참고: 굽히기 전에 항상 장비를 확인하세요. 프레스 브레이크가 힘을 견딜 수 있는지 확인하세요.

결과 계산

이제 작업에 필요한 힘을 알았습니다. 마찰력과 소성 변형을 고려하여 답을 확인해 보세요. 굽힘 과정을 관찰하여 더 나은 결과를 위한 변화를 만들어 보세요.

연강에 대한 계산 예

다음은 일반강에 대한 계산 샘플이 있는 표입니다.

공식을 사용하여 이 숫자에 대한 힘을 구하세요. 계산하기 전에 항상 단위를 확인하세요.

스테인리스 스틸 및 알루미늄에 맞게 조정

금속마다 필요한 힘이 다릅니다. 스테인리스 스틸은 더 강하기 때문에 더 많은 힘이 필요합니다. 알루미늄은 더 부드러워서 더 적은 힘이 필요합니다. 적절한 재료 계수를 사용하여 제품을 제작하세요.

팁: 구부리기 전에 항상 나뭇결 방향을 확인하세요. 이렇게 하면 갈라짐이나 약하게 구부러지는 것을 방지할 수 있습니다.

다양한 두께에 맞게 조정

판 두께를 변경하면 힘을 다시 계산해야 합니다. 판 두께가 두꺼울수록 훨씬 더 많은 힘이 필요합니다. 두께를 두 배로 늘리면 공식에서 두께는 제곱으로 계산되므로 힘은 네 배로 증가합니다.

• 얇은 시트는 힘이 덜 필요합니다.
• 두꺼운 시트에는 훨씬 더 많은 힘이 필요합니다.
• 항상 적절한 농도로 제품을 사용하세요.

참고: 프레스 브레이크 톤수에 대한 정확한 데이터를 사용하면 실수를 방지하고 기계를 안전하게 보호할 수 있습니다. 모든 작업에 이 단계를 따르세요.

프레스 브레이크 톤수 계산: 실제 사례

연강 예시

몇 가지 간단한 단계를 따라 연강의 프레스 브레이크 굽힘력과 톤수를 계산할 수 있습니다. 먼저 재료를 선택합니다. 이 예에서는 재료 상수 K가 1.45인 저탄소 연강을 사용합니다. 다음으로 굽힘 길이를 측정합니다. 길이가 1000mm인 판재를 굽혀야 한다고 가정해 보겠습니다. 그런 다음 판재의 두께를 확인합니다. 두께가 4mm라고 가정해 보겠습니다. 그런 다음 V 다이의 개구부 폭을 구합니다. 개구부 폭이 32mm인 다이를 사용합니다. 또한 미터법 단위의 상수 C인 2.5를 사용합니다. 이 숫자들을 공식에 대입하면 필요한 톤수가 다음과 같이 계산됩니다. 290톤이렇게 하면 프레스 브레이크를 올바르게 설정하고 실수를 방지할 수 있습니다. 각 부품이 최종 결과물에 어떻게 영향을 미치는지 확인할 수 있습니다. 굽힘 작업을 시작하기 전에 항상 치수를 확인하세요.

팁: V펀치나 맞춤형 다이와 같은 올바른 프레스 브레이크 툴을 사용하면 좋은 굽힘을 만들고 장비를 안전하게 보호할 수 있습니다.

스테인리스 스틸 예시

스테인리스강은 굽히기가 더 어렵기 때문에 연강보다 더 많은 힘이 필요합니다. 프레스 브레이크 굽힘력과 톤수를 계산할 때는 재질의 종류와 두께를 고려해야 합니다. 아래 표는 연강과 스테인리스강의 차이점을 보여줍니다.

Many things change the tonnage needed for stainless steel. Thicker sheets need more force. Stainless steel’s higher strength means you need more tonnage. The right die shape and angle help you bend stainless steel without damage. You must use a higher material factor for stainless steel. This makes sure your press brake gives enough force for a clean bend. Always check your tooling and machine strength before working with tough materials.

Adjusting for Tooling

The tooling you pick is very important for press brake bending force and tonnage. You must match your tooling to the material and bend you want. Think about these things when you choose press brake tooling: Tooling choice changes the force needed for each material. Different materials need special die shapes and angles for good bends. The V opening of the die changes the bend radius and the tonnage needed. If the inside bend radius is smaller than the material thickness, you might see problems like side bulges. You can find many types of press brake tooling, like V-punches, gooseneck punches, and custom dies. Nanjing Metal has strong tooling for many jobs, helping you get the same results every time. Always pick tooling that matches your material and bend needs. This helps you get the best quality and avoid trouble during bending.

Tip: Check your tooling before every job. The right tooling helps you control press brake bending force and tonnage, so your bends are safer and more accurate.

프레스 브레이크 툴링 및 안전

Tooling Selection

Picking the right press brake tooling is very important for safe bending. You must choose tooling that matches your material type, thickness, and the shape you want. If you use the wrong tool, your bend might not turn out right. You could also hurt your press brake.

Here is a table to help you choose the best tool:

When you pick tooling, think about these things: What material are you bending? How thick is it? Is the tool hard enough? What bending method will you use? Does your material need something special?

Good tooling gives you the same results every time. It also keeps your equipment safe. Good tools help you control press brake bending force and tonnage.

Safety Margins

You should always add a safety margin when you figure out press brake bending force and tonnage. This extra bit helps keep your machine safe if something changes, like the material or if your tool gets worn out.

Here is a table with safety margin tips:

A safety margin means you do not push your press brake to its highest force. This helps your machine last longer. It also lowers the chance of accidents. Always check your math and add a little more tonnage to be safe.

Tip: Adding a safety margin is smart. It helps you avoid big mistakes and keeps your shop working well.

Machine Limits

Every press brake has a top tonnage it can use. You must know your machine’s limit before you start bending. If you use too much force, you can break your press brake or make things unsafe.

Remember these points: Tonnage is the force your press brake uses to bend metal. Different materials and thicknesses need different force. Use a press brake tonnage calculator to find the right force. Too much tonnage wastes money and wears out your machine. Not enough tonnage makes bad bends or can break your tools.

Always look in your machine’s manual for its tonnage rating. Never go over this limit. If you need more force than your machine can give, use another press brake or change your setup.

If you follow these steps, you can safely control press brake bending force and tonnage. You will protect your equipment and make good bends every time.

초보자를 위한 간단한 팁

Reference Tables

Reference tables help you find the right press brake force fast. You do not have to do hard math each time you bend metal. These tables show how much pressure you need for different sheet sizes. You can look up your material type and use the right number for your math. For example, stainless steel uses 1.5, and mild steel uses 1.0. You match your material and thickness to the chart to see the force you need.

• Bending force charts give quick answers for many jobs.
• You can find tables for mild steel, stainless steel, and aluminum.
• The answer depends on the material’s strength and the number you use.
• Example problems in these tables show how to change for different materials.

Tip: Always use the right number for your material. This helps you avoid mistakes and keeps your bends correct.

Online Calculators

Online calculators help you figure out press brake force and tonnage fast. You type in your material, thickness, bend length, and die opening width. The calculator tells you the force you need in just a few seconds. Many press brake machines have charts or calculators built in. You can check your answer by doing the math yourself with tonnage charts.

• Use online calculators for quick checks before bending.
• Type in all your numbers carefully to get the right answer.
• Compare the calculator’s answer with your machine’s force reading.
• Look at tonnage charts from your press brake maker for more accuracy.

Note: Online calculators save time and help you avoid mistakes. Always check your numbers before you bend metal.

Consulting Experts

You can learn a lot by talking to people who know press brakes well. They know how to pick the right force for each job. They can help you avoid mistakes and keep your machine safe. You should ask about material thickness, bend angle, and your press brake’s tonnage.

• Experts can show you how to use calculators and built-in charts.
• They can help you check your math with tonnage charts.
• You can ask for help with special materials or tricky bends.

Tip: If you have questions, ask experienced operators or trusted suppliers. They can help you get the best results with press brake bending force and tonnage.

You can figure out press brake bending force and tonnage by doing these steps:

1. Find out what kind of metal you have, how thick it is, and how strong it is.
2. Use the right formula to get the material factor.
3. Pick the method factor that matches how you want to bend the metal.
4. Put all your numbers into the formula to get the forming tonnage.

Always check your force settings twice and keep a chart of K-factors for different metals. Practice doing the math and take care of your press brake so it works safely and gives good results. If you need help, you can ask our sales engineers 여기.

자주 묻는 질문

What is the difference between air bending and bottom bending?

Air bending uses less force and gives you more flexibility with angles. Bottom bending needs more force and creates a sharper bend. You should choose the method based on your project needs.

How do you choose the right die opening width?

You should match the die opening width to your material thickness. A common rule is to use a die opening about eight times the thickness of your sheet metal.

Why does material type affect bending force?

Different metals have different strengths. Harder metals like stainless steel need more force to bend. Softer metals like aluminum need less force. Always check your material before you start.

Can you use the same tooling for all materials?

No. You need to pick tooling that matches your material type and thickness. Using the wrong tooling can damage your press brake or give you poor results.

How do you calculate press brake tonnage safely?

First, gather your material type, thickness, bend length, and die width. Use the standard formula. Always add a safety margin to protect your machine and tooling.

What happens if you use too much force?

Too much force can damage your press brake, tooling, or the metal itself. Always check your calculations and never exceed your machine’s maximum tonnage.

Do you need to adjust for different bend lengths?

Yes. Longer bends need more force. Always measure your bend length and use it in your calculations for accurate results.

또한 참조

스테인리스 스틸에 가장 적합한 프레스 브레이크 툴링 선택하기

유럽식 대 미국식 프레스 브레이크 툴링: 당신의 작업장에 어떤 것이 적합한가?

에어 벤딩 대 보토밍: 프로젝트에 적합한 프레스 브레이크 툴링 선택하기

프레스 브레이크 툴링 마스터링: 펀치 및 다이 마모 식별 및 수정 방법

프레스 브레이크 다이의 정밀도가 굽힘 결과에 미치는 영향: 완벽한 굽힘을 달성하기 위한 가이드

프레스 브레이크 툴링의 수명을 연장하고 내구성을 극대화하기 위한 5가지 필수 팁
