Листогибочный пресс

Что означает инструмент для листогибочного пресса?

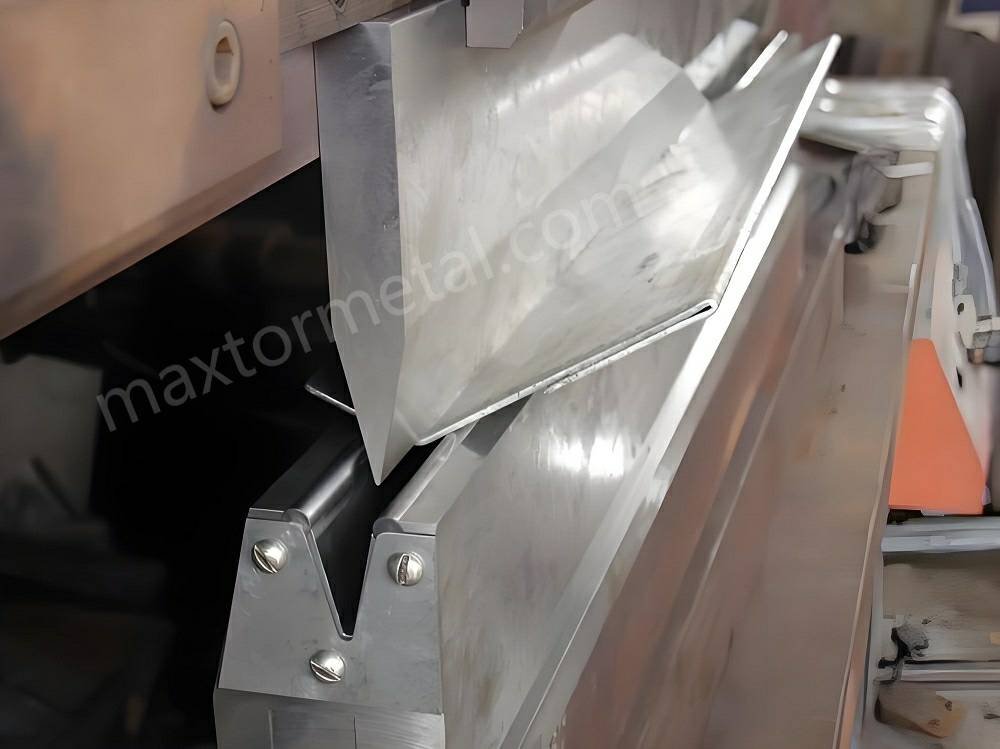

Press brake tooling, also known as press brake dies or forming tools, refers to the specialized tools used in a press brake machine to bend and form sheet metal into desired shapes. Unlike cutting blades, press brake tooling applies controlled force to the metal workpiece, causing it to plastically deform along a specific line or across a defined area. The term “press brake tooling” encompasses a wide variety of punches (the upper tool) and dies (the lower tool) that work together to create bends of different angles, radii, and forms in sheet metal.

Использование и применение инструмента для листогибочного пресса

Press brake tooling is fundamental in sheet metal fabrication across numerous industries. Its key applications include:

• Автомобильная промышленность: Формование панелей кузова автомобиля, компонентов шасси и конструктивных деталей.
• Аэрокосмическая промышленность: Гибка и формовка обшивки самолета, кронштейнов и конструктивных элементов из алюминия и других сплавов.
• Производство бытовой техники: Формование корпусов, панелей и внутренних компонентов для холодильников, стиральных машин, духовок и другой бытовой техники.
• Строительная промышленность: Производство металлической кровли, облицовки, дверных и оконных рам, а также опорных конструкций.
• Электронная промышленность: Гибка корпусов, кронштейнов и шасси для электронных устройств.
• Производство мебели: Формовка металлических деталей для стульев, столов и других предметов мебели.
• Сельскохозяйственное оборудование: Производство металлических деталей для тракторов, комбайнов и другой сельскохозяйственной техники.
• Общее Metal Изготовление: Изготовление нестандартных металлических деталей и компонентов для различных сфер применения.

Распространенные материалы для инструментов листогибочного пресса

The materials used for press brake tooling must withstand high forming pressures and resist wear and deformation to ensure accuracy and longevity. Common materials include:

• Углеродистая сталь (например, C45, 1045): Подходит для менее требовательных приложений и формовки более мягких материалов, таких как алюминий и мягкая сталь. Часто используется для стандартной или менее часто используемой оснастки.
• Легированная сталь (например, 42CrMo4, AISI 4140): Обеспечивает более высокую прочность и износостойкость по сравнению с углеродистой сталью, подходит для более сложных операций гибки и более толстых материалов.
• Инструментальная сталь (например, D2, W1.2379, AISI D2): Обеспечивает отличную износостойкость и используется для крупносерийного производства и формовки более твердых материалов, гарантируя постоянную точность гибки в течение длительного срока службы.
• Порошковые Metallurgy стали: Обладают превосходной износостойкостью и прочностью благодаря однородной микроструктуре, идеально подходят для сложных и высокоточных операций формовки.

Surface hardening processes like induction hardening or nitriding are often applied to press brake tooling to increase surface hardness and wear resistance, extending the tool’s life and maintaining forming accuracy. Coatings such as titanium nitride (TiN) can further enhance surface hardness and reduce friction.

Распространенные формы инструментов для листогибочных прессов

Press brake tooling comes in a vast array of shapes and sizes, categorized primarily into punches (top tools) and dies (bottom tools). Common shapes include:

• V-образные пуансоны и V-образные матрицы: Самый распространенный тип, используемый для создания угловых изгибов. Угол V (например, 30°, 45°, 60°, 90°) и ширина раскрытия матрицы определяют угол изгиба и внутренний радиус.
• Удары гусиной шеей: Имеют изогнутую горловину, позволяющую формировать фланцы или изгибы с препятствиями.
• Офсетные пуансоны: Используется для создания изгибов, смещенных относительно края заготовки.
• Радиусные пуансоны и матрицы: Имеют закругленные рабочие поверхности для создания изгибов с определенными внутренними радиусами.
• Пуансоны и матрицы для кромкования: Используется для создания загнутых или подшитых краев в целях безопасности или эстетики.
• Выпрямляющие штампы: Используется для выравнивания ранее сформированных изгибов или создания острых углов.
• Инструменты для гибки U-образных профилей: Специализированные инструменты для формирования U-образных каналов.
• Инструменты для Z-гибки: Предназначен для создания Z-образных профилей из листового металла.
• Инструменты для формирования каналов: Комплекты пуансонов и матриц, предназначенные для формирования каналов определенных размеров.
• Индивидуальная оснастка: For complex or unique part geometries, press brake tooling can be custom-designed and manufactured.

The working principle of press brake tooling involves the press brake machine forcing the punch and die together with the sheet metal workpiece in between. The shape of the punch and the corresponding cavity in the die dictate the final form of the bend. The accuracy of the bend angle, radius, and flange length is determined by the precision of the press brake tooling and the control of the press brake machine. Proper selection of tooling based on material type, thickness, and desired bend characteristics is crucial for achieving accurate and consistent forming results.

Не можете найти инструмент для гибочного пресса? Обратитесь к нашему «Пользовательские лезвия” чтобы персонализировать свой клинок!

Открыть брошюры

Почему стоит выбрать Metal?

1. Комплексный и простой импортный сервис

Легко оценить удобство импорта: от транспортировки до таможенного оформления мы берем на себя весь процесс, вам нужно только заплатить НДС и дождаться прибытия товара в компанию.

2. Конкурентное ценообразование

Мы видели, как его лезвия используются в бесчисленном количестве применений, и готовы реализовать любой проект, который вы нам предложите, обеспечивая точность, долговечность и непревзойденную конкурентоспособную цену.

3. Доступны ODM и OEM

Если вы предоставите чертежи, эскизы или образцы, мы можем нарисовать и изготовить для вас. Мы также можем помочь в изменении существующих конструкций и спецификаций для улучшения практически любого промышленного применения инструмента. Пожалуйста, свяжитесь с нашей специализированной группой продаж, чтобы обсудить ваши особые требования.

4. Контроль качества

Для контроля качества проводится ряд испытаний и проверок, включая проверку первого изделия, входной контроль материалов и сертификацию материалов, контроль качества в процессе производства, окончательный контроль качества.

5. Гибкие закупки, неограниченное сотрудничество

Независимо от того, являетесь ли вы импортером, дистрибьютором, оптовиком или конечным потребителем, мы приглашаем вас присоединиться к нам с минимальным минимальным объемом заказа, отсутствием хлопот с запросами и большей свободой при покупке.

6. Зарубежный мониторинг, отчет о ходе производства в режиме реального времени

Станьте вашим эксклюзивным монитором, регулярно транслирующим каждый важный узел на производственной линии, независимо от того, как далеко он находится, чтобы как можно дальше отслеживать прогресс продукта!
