Gummierte Abstreifringe

Was bedeuten gummigebundene Abstreifringe?

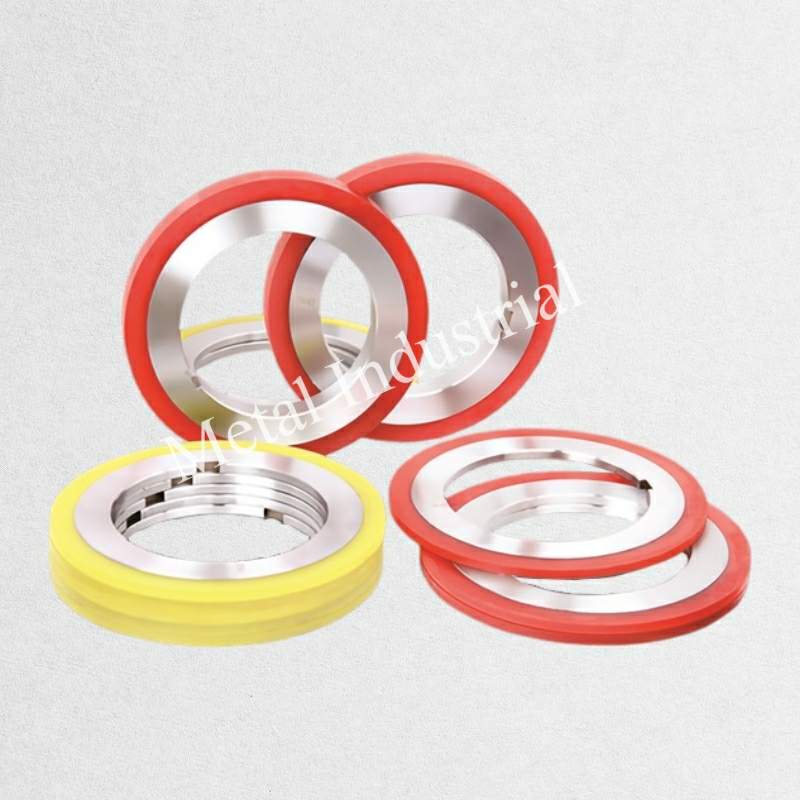

„Gummigebundene Abstreiferringe“ sind spezielle Komponenten, die in verschiedenen Industriemaschinen zum Einsatz kommen, insbesondere in Anlagen zur Umwandlung und Verarbeitung bahnförmiger Materialien wie Papier, Filme, Folien und Textilien. Diese Ringe bestehen typischerweise aus einem Metallkern (oft Stahl oder Aluminium), auf den eine Schicht aus Gummi oder Polyurethan geklebt ist. Ihre Hauptfunktion ist es, die Trennung zwischen den geschnittenen Materialstreifen beim Aufwickeln auf einzelne Kerne oder Rollen aufrechtzuerhalten. Die äußere Schicht aus Gummi oder Polyurethan bietet eine reibungsstarke Oberfläche, die das Material greift, ein Teleskopieren (ungleichmäßiges Aufwickeln) verhindert und eine dichte, gleichmäßige Wicklung gewährleistet. Der „Abstreifer“-Aspekt bezieht sich auf ihre Rolle beim sicheren Trennen der geschnittenen Bahnen, wodurch verhindert wird, dass diese zusammenkleben oder den Aufwickelvorgang stören. Gummigebundene Abstreiferringe sind entscheidend für hochwertige, präzise gewickelte Materialrollen bei Hochgeschwindigkeits-Umwandlungsvorgängen. Je nach spezifischer Anwendung und Branche werden sie manchmal auch als „Gummi-Spreizringe“, „Urethan-Abstreifringe“, „Bahntrennringe“, „Schneid-Abstreifringe“, „Aufwickler-Abstreifringe“ oder „Gummi-Reibringe“ bezeichnet.

Einsatz und Anwendung von gummigebundenen Abstreiferringen

Gummigebundene Abstreiferringe sind wesentliche Komponenten in einer Vielzahl von Maschinen zur Bahnumwandlung und -verarbeitung:

• Rollenschneider: Wird auf den Aufwickelwellen von Rollenschneidern verwendet, um die geschnittenen Bahnen aus Papier, Film, Folie oder Textilien zu trennen und sicherzustellen, dass jede Rolle sauber und fest aufgewickelt wird, ohne dass es zu einer Teleskopbewegung kommt.
• Verarbeitungsmaschinen: Wird in verschiedenen Verarbeitungsgeräten für Materialien wie Etiketten, Bänder und flexible Verpackungen eingesetzt, um die Bahntrennung während der Verarbeitung aufrechtzuerhalten.
• Textilverarbeitung: Wird in Maschinen verwendet, die Stoffe oder Vliesstoffe aufschneiden und aufwickeln, um zu verhindern, dass die geschnittenen Streifen aneinander haften.
• Handhabung von Filmen und Folien: Entscheidend für die Handhabung und das Aufwickeln dünner und häufig zu statischer Aufladung neigender Filme und Folien, da eine reibungslose und gleichmäßige Wicklung gewährleistet werden muss.
• Klebebandherstellung: Wird verwendet, um die Schlitzbahnen von Klebebändern zu trennen, wenn diese auf einzelne Kerne gewickelt werden.
• Etikettenmaterialverarbeitung: Sorgt für die ordnungsgemäße Trennung mehrerer Etikettenbahnen nach dem Schneiden.
• Spezielle Bahnverarbeitung: Wird in Sondermaschinen zur Handhabung verschiedener Bahnmaterialien verwendet, bei denen beim Auf- oder Abwickeln eine präzise Trennung erforderlich ist.

Die spezifischen Abmessungen (Innendurchmesser, Außendurchmesser, Breite), die Art und Härte des Gummis oder Polyurethans sowie das Design der gummigebundenen Abstreiferringe werden auf Grundlage des zu verarbeitenden Materials, der Schnittbreite, der Wickelgeschwindigkeit und der gewünschten Qualität der fertigen Rollen ausgewählt.

Gängige Materialien für gummigebundene Abstreiferringe

Gummigebundene Abstreiferringe bestehen typischerweise aus zwei Hauptmaterialien: dem Kern und der gebundenen Außenschicht. Die Auswahl dieser Materialien ist entscheidend für Leistung und Haltbarkeit:

• Kernmaterialien:

  • Stahl (verschiedene Güten): Bietet hohe Festigkeit und Steifigkeit und stellt sicher, dass der Ring unter Druck seine Form behält.
  • Aluminium: Bietet eine leichtere Option, die bei Hochgeschwindigkeitsanwendungen zur Verringerung der Trägheit von Vorteil sein kann.

• Verbundene Außenschichtmaterialien:

  • Naturkautschuk: Bietet gute Reibung und Flexibilität und eignet sich für viele allgemeine Bahntrennanwendungen. Verschiedene Härtegrade sind spezifizierbar.
  • Synthetischer Kautschuk (z. B. Nitril, Neopren): Bietet im Vergleich zu Naturkautschuk eine verbesserte Beständigkeit gegen Öle, Chemikalien und Abrieb und ist für anspruchsvollere Umgebungen geeignet.
  • Polyurethan: Bietet hervorragende Abriebfestigkeit, hohe Tragfähigkeit und eine große Auswahl an Härteoptionen, was es zu einer beliebten Wahl für Hochgeschwindigkeits- und Schwerlastanwendungen macht.

Der Verbindungsprozess zwischen Kern und Außenschicht ist entscheidend, um eine Delamination unter Betriebsbelastung zu verhindern. Dies geschieht typischerweise durch chemische Bindung oder Vulkanisation. Die Härte des Gummis oder Polyurethans (gemessen in Shore A oder D) ist ein wichtiger Parameter, da sie die Griffigkeit und die auf die Bahn ausgeübte Trennkraft bestimmt.

Gängige Formen und Merkmale von gummigebundenen Abstreiferringen

Gummigebundene Abstreiferringe haben im Allgemeinen eine Ringform, ihre Leistung lässt sich jedoch durch Variationen in Design und Ausstattung optimieren:

• Standardringe (flache Außenfläche): Der gebräuchlichste Typ mit einer flachen, zylindrischen Außenfläche aus gebundenem Gummi oder Polyurethan.
• Konturierte Außenfläche: Einige Ringe können eine leicht konvexe oder anders konturierte Außenfläche aufweisen, um den Kontakt mit der Bahn zu optimieren oder bestimmte Trenneigenschaften bereitzustellen.
• Geriffelte Außenfläche: Rillen auf der Gummi- oder Polyurethanoberfläche können bei bestimmten Anwendungen dazu beitragen, die Luft zu kanalisieren oder die Oberflächenkontaktfläche zu verringern.
• Keilnuten oder Kerben: Der Metallkern kann am Innendurchmesser Keilnuten oder Kerben aufweisen, um eine korrekte Ausrichtung sicherzustellen und ein Verrutschen auf der Aufwickelwelle zu verhindern.
• Spezifische Abmessungen: Innendurchmesser, Außendurchmesser und Breite werden präzise gefertigt, um auf die Aufwickelwelle zu passen und die erforderliche Bahntrennung zu ermöglichen.
• Farbcodierung: Manchmal sind Abstreifringe farbcodiert, um unterschiedliche Größen oder Härtegrade zur einfachen Identifizierung anzuzeigen.
• Spaltringe: Bei einigen Ausführungen kann der Ring einen Spalt aufweisen, um die Montage und Demontage auf der Welle zu erleichtern.

Die Auswahl der Form und Merkmale hängt von der jeweiligen Maschine, dem zu verarbeitenden Material und den gewünschten Wickeleigenschaften ab. Die Ringe müssen maßgenau sein und eine gleichmäßige und langlebige Verbundoberfläche aufweisen, um eine zuverlässige Leistung über lange Zeit zu gewährleisten.

Wenn Sie die gesuchte Klinge nicht finden, können wir diese auch anpassen. Erfahren Sie in unserem Bereich „Kundenspezifische Klingen„ wie! Gerne können Sie uns eine Anfrage senden!
