Herramientas para Plegadoras

¿Qué significa herramientas para prensa plegadora?

Las herramientas de prensa plegadora, también conocidas como matrices o herramientas de conformado, se refieren a las herramientas especializadas que se utilizan en una prensa plegadora para doblar y conformar chapa metálica en las formas deseadas. A diferencia de las cuchillas de corte, las herramientas de prensa plegadora aplican una fuerza controlada a la pieza metálica, provocando su deformación plástica a lo largo de una línea específica o en un área definida. El término "herramientas de prensa plegadora" abarca una amplia variedad de punzones (la herramienta superior) y matrices (la herramienta inferior) que trabajan conjuntamente para crear pliegues de diferentes ángulos, radios y formas en chapa metálica.

Usos y aplicaciones de las herramientas para prensas plegadoras

El utillaje para prensas plegadoras es fundamental en la fabricación de chapa metálica en numerosas industrias. Sus principales aplicaciones incluyen:

• Industria automotriz: Formación de paneles de carrocería de automóviles, componentes de chasis y piezas estructurales.
• Industria aeroespacial: Doblado y conformación de revestimientos de aeronaves, soportes y elementos estructurales fabricados en aluminio y otras aleaciones.
• Fabricación de electrodomésticos: Formación de carcasas, paneles y componentes internos para refrigeradores, lavadoras, hornos y otros electrodomésticos.
• Industria de la construcción: Fabricación de techos y revestimientos metálicos, marcos de puertas y ventanas y soportes estructurales.
• Industria electrónica: Doblado de carcasas, soportes y chasis para dispositivos electrónicos.
• Fabricación de muebles: Conformación de piezas metálicas para sillas, mesas y otros muebles.
• Equipo agrícola: Fabricación de componentes metálicos para tractores, cosechadoras y otra maquinaria agrícola.
• Fabricación general de Metal: Creación de piezas y componentes metálicos personalizados para diversas aplicaciones.

Materiales comunes para herramientas de prensa plegadora

Los materiales utilizados para las herramientas de prensa plegadora deben soportar altas presiones de conformado y resistir el desgaste y la deformación para garantizar la precisión y la durabilidad. Entre los materiales más comunes se incluyen:

• Acero al carbono (por ejemplo, C45, 1045): Adecuado para aplicaciones menos exigentes y para el conformado de materiales más blandos como el aluminio y el acero dulce. Se utiliza a menudo para herramientas estándar o de uso menos frecuente.
• Acero aleado (por ejemplo, 42CrMo4, AISI 4140): Ofrece mayor resistencia y resistencia al desgaste en comparación con el acero al carbono, adecuado para operaciones de doblado más exigentes y materiales más gruesos.
• Acero para herramientas (por ejemplo, D2, W1.2379, AISI D2): Proporciona una excelente resistencia al desgaste y se utiliza para la producción de gran volumen y la formación de materiales más duros, lo que garantiza una precisión de curvatura constante durante una larga vida útil.
• Aceros para la industria de la pulpa 1TP1: Ofrecen resistencia al desgaste y tenacidad superiores debido a su microestructura uniforme, ideal para aplicaciones de conformado exigentes y de alta precisión.

Los procesos de endurecimiento superficial, como el endurecimiento por inducción o la nitruración, se aplican con frecuencia a las herramientas de prensa plegadora para aumentar la dureza superficial y la resistencia al desgaste, prolongando así la vida útil de la herramienta y manteniendo la precisión del conformado. Recubrimientos como el nitruro de titanio (TiN) pueden mejorar aún más la dureza superficial y reducir la fricción.

Formas comunes de herramientas para prensas plegadoras

Las herramientas para prensa plegadora vienen en una amplia gama de formas y tamaños, categorizadas principalmente en punzones (herramientas superiores) y matrices (herramientas inferiores). Las formas más comunes incluyen:

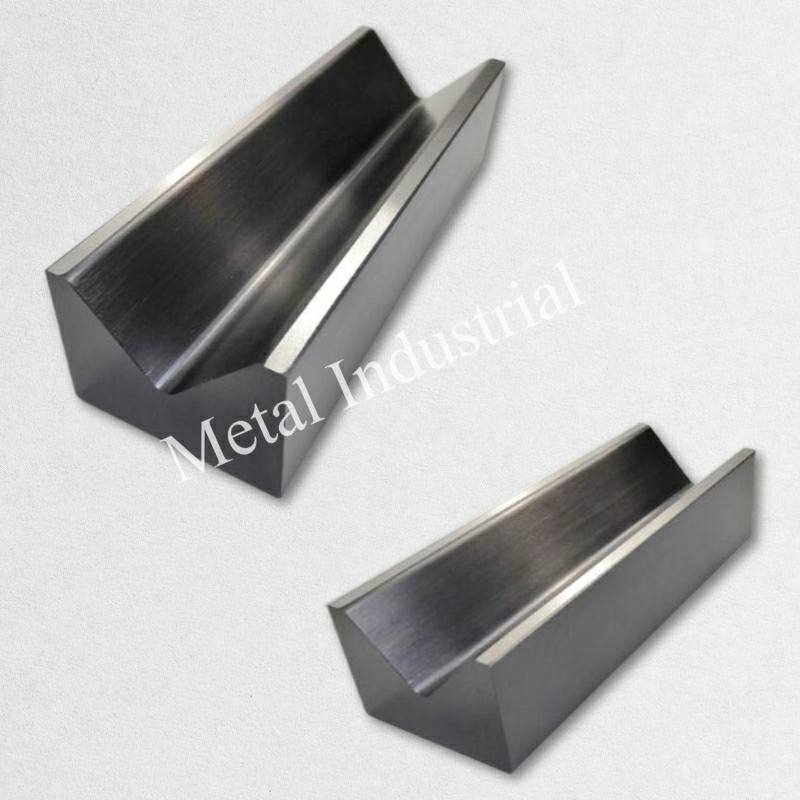

• Punzones en V y matrices en V: El tipo más común, utilizado para crear dobleces angulares. El ángulo de la V (p. ej., 30°, 45°, 60°, 90°) y el ancho de la abertura de la matriz determinan el ángulo de doblez y el radio interior.

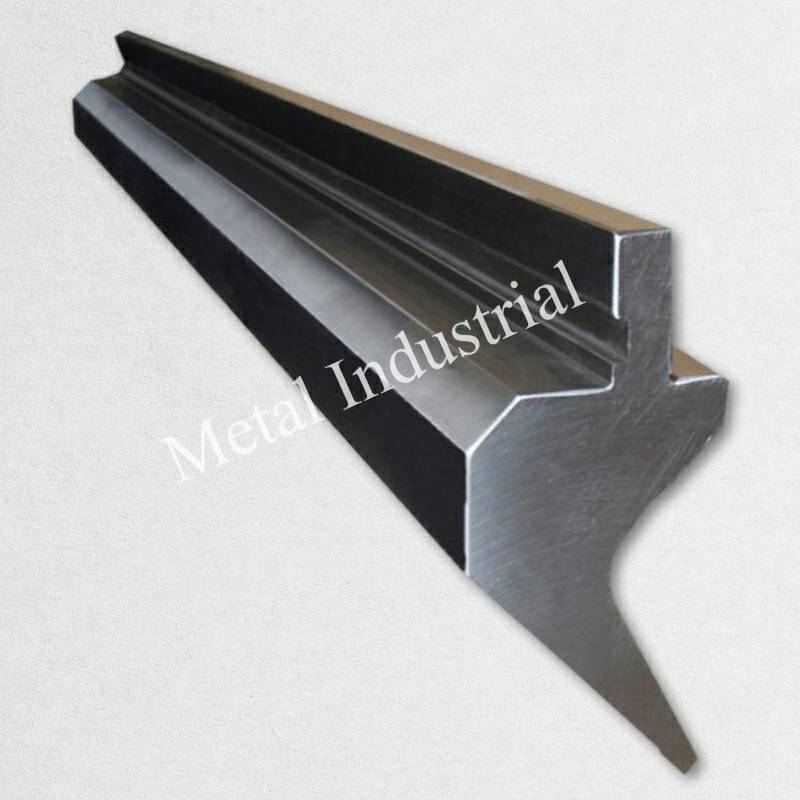

• Golpes de cuello de cisne: Cuentan con un cuello curvo que permite formar bridas o curvas con obstrucciones.
• Punzones offset: Se utiliza para crear curvas que están desplazadas respecto del borde de la pieza de trabajo.
• Punzones y matrices de radio: Tienen superficies de trabajo redondeadas para crear curvas con radios internos específicos.
• Punzones y matrices para dobladillos: Se utiliza para crear bordes doblados o dobladillados por motivos de seguridad o estética.
• Matrices de aplanamiento: Se utiliza para aplanar curvas previamente formadas o para crear esquinas afiladas.

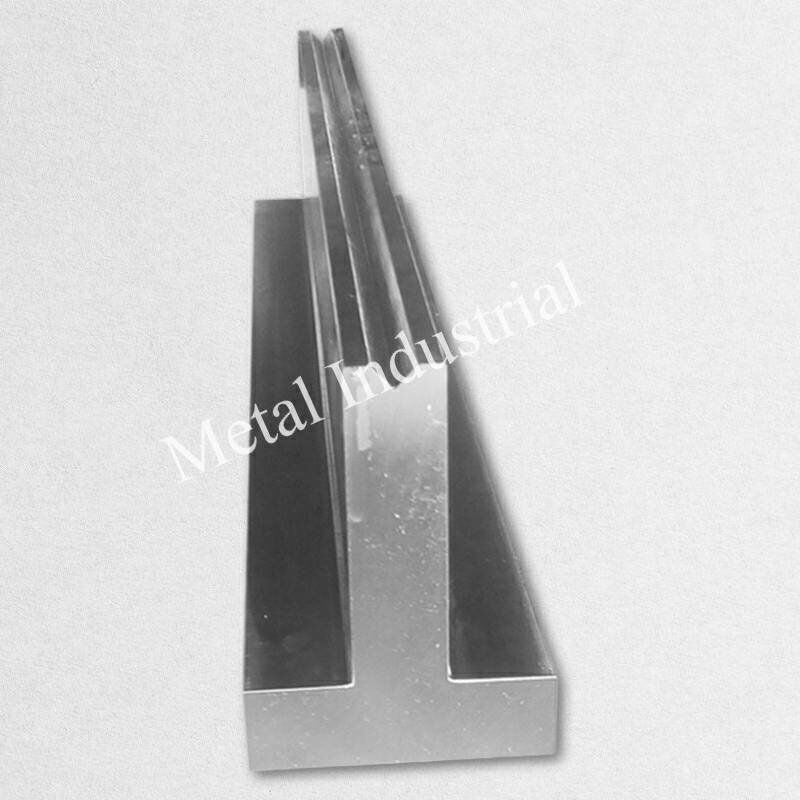

• Herramientas para doblar en U: Herramientas especializadas para la formación de canales en forma de U.
• Herramientas de doblado en Z: Diseñado para crear perfiles en forma de Z en chapa metálica.
• Herramientas para formación de canales: Juegos de punzones y matrices diseñados para formar canales con dimensiones específicas.
• Herramientas personalizadas: Para geometrías de piezas complejas o únicas, las herramientas de prensa plegadora se pueden diseñar y fabricar a medida.

El principio de funcionamiento de las herramientas de prensa plegadora consiste en que la máquina plegadora fuerza el punzón y la matriz, con la pieza de chapa metálica entre ellos. La forma del punzón y la cavidad correspondiente en la matriz determinan la forma final del pliegue. La precisión del ángulo de pliegue, el radio y la longitud de la pestaña se determinan mediante la precisión de las herramientas de prensa plegadora y el control de la máquina. La selección correcta de las herramientas, según el tipo de material, el espesor y las características de plegado deseadas, es crucial para lograr resultados de conformado precisos y consistentes.

¿No encuentra las herramientas para su prensa plegadora? Consulte nuestra sección “Cuchillas Personalizadas" para personalizar tu espada!
