إذا كنت تقوم بتشغيل آلات تحبيب البلاستيك بنظام الخيوط (strand pelletizers) من Scheer من عائلات S3500/SGS، فإن معايير نجاحك تُقاس بجودة الحبيبات، ووقت التشغيل، والتكلفة لكل طن. يوضح لك هذا الدليل بدقة كيفية اختيار، وتركيب، والتحقق من كفاءة الدوارات والسكاكين البديلة عالية الدقة — حتى تتمكن من حماية الشكل الهندسي للحبيبات، وتقليل الفاقد الناعم (fines)، وخفض الإنفاق على قطع الغيار الأصلية (OEM) دون المخاطرة بالتوافق.

ما ستحصل عليه هنا: إطار عمل عملي للاختيار، ونطاقات تفاوت واضحة لخلوص سكين مستقر، ومواد وأشكال هندسية للحواف متوافقة مع ظروف التشغيل لإنتاج الماسترباتش (PP/PE masterbatch) (مع ملاحظات للتركيبات الأكثر صلابة)، وإجراء تشغيل قياسي (SOP) للتركيب والتحقق، وقائمة مرجعية لضمان الجودة وتتبع الأثر لتقليل مخاطر الاستيراد ودعم اقتصاديات إعادة الطحن.

أهم النقاط

• الآلات المستهدفة: خطوط Scheer S3500/SGS (مثل S3508/3512/3516؛ SGS 50–300). تأكد من عرض التشغيل وشكل الدوار من لوحة البيانات/الدليل قبل الطلب.
• خلوص السكين المستهدف: 0.05–0.10 mm لتقليل الفاقد الناعم؛ 0.10–0.15 mm للاستقرار على المدى الطويل. تحقق دائماً من ذلك على خط الإنتاج الخاص بك.
• خيارات المواد: ابدأ بـ D2 أو HSS لماسترباتش PP/PE؛ وانتقل إلى لقم PM 10V أو WC عندما تسود المواد الكاشطة؛ وفكّر في استخدام Stellite عندما تكون الحرارة/التآكل عاملين مؤثرين.
• الانضباط في إجراءات التشغيل القياسية (SOP) يضمن النجاح: افحص مسبقاً الانحراف الدائري (runout)/التوازي، واضبط الخلوص بشكل موحد، وقم بمزامنة سرعة الساحب مع تغذية الخيوط.
• التوثيق يقلل المخاطر: اطلب شهادات EN 10204، والصلادة وفقاً لـ ASTM E18/ISO 6508، والتقارير الأبعادية، وتتبع أثر الشحنات. تتبع وقت التشغيل/الفاقد الناعم واستخدم المواد المعاد طحنها لخفض التكلفة لكل طن.

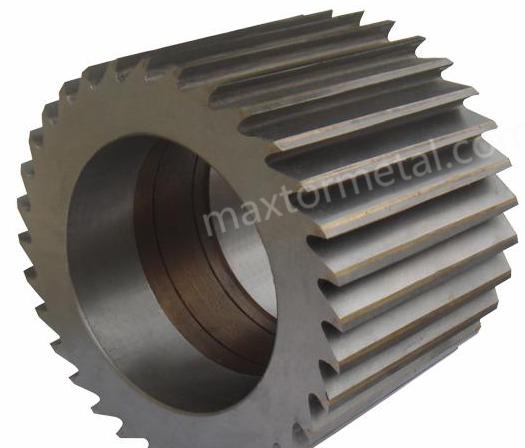

الملائمة والاختيار

مطابقة طرازات Scheer

بالنسبة لتركيبات Scheer S3500/SGS، ابدأ بتأكيد الطراز الدقيق وعرض التشغيل من لوحة بيانات الآلة ودليل الشركة المصنعة الأصلية (OEM). تصف صفحات الشركة المصنعة العامة هذه العائلات والتطبيقات ولكنها لا تنشر أبعاد الدوار التفصيلية أو جداول عدد الأسنان. عندما لا تتوفر بيانات الطراز بسهولة، قم بالقياس في الموقع: قطر الدوار، وعرض التشغيل، وواجهة السرة/العمود (hub/shaft interface)، وأي خابور أو ميزات تشغيل. وفقاً لنظرات MAAG العامة على عائلات المنتجات، فإن منصات SGS و S3500 مصممة لقطع الخيوط بتكوينات الوجه الجاف (dry-face)، ولكن يجب على المستخدمين التحقق من التفاصيل الأبعادية محلياً قبل تحديد مواصفات البدائل. للحصول على سياق العائلة من الشركة المصنعة الأصلية، راجع فئة تحبيب الخيوط من MAAG (نظرة عامة من الشركة المصنعة) و نظرة عامة على أنظمة التحبيب, ، والتي تصف نطاق النظام دون الكشف عن جداول الدوار/عدد الأسنان.

• العناية العملية الواجبة: إذا كنت تخطط لاستبدال القاطع الدوار من Scheer، فتأكد من قطر/عرض الدوار وواجهة السرة بمقارنتها بدليل الآلة أو عن طريق القياس قبل إصدار أمر الشراء (PO).

منطق قطر الدوار، وعرضه، وعدد الأسنان

مرجع سريع (ما يتغير عادةً عند تغيير الهندسة التصميمية):

فكر في الدوار كبندول الإيقاع (metronome) لعملية القطع الخاصة بك. يحدد القطر وعدد الدورات في الدقيقة (rpm) السرعة الطرفية؛ بينما يحدد عدد الأسنان معدل اصطدامك بالخيط. الأقطار الأكبر (عند سرعة دوران معينة) تزيد من السرعة الطرفية ويمكن أن تحسن جودة القطع إلى حد ما، ولكنها تزيد من متطلبات الحرارة وعزم الدوران. زيادة عدد الأسنان تزيد من عدد القطعات لكل دورة، مما قد يحسن أطراف الحبيبات ولكنه يضيق أيضاً تفاوتات المحاذاة والانحراف الدائري ويقلل من مساحة الرايش.

• العرض/التجزئة: طابق عرض تشغيل الدوار مع عدد القوالب/الخيوط وطول تلامس السكين الثابتة. يمكن للدوارات المجزأة تبسيط الصيانة إذا كان خطك يغير عروض القوالب.
• مقايضات عدد الأسنان: يمكن للأسنان الأقل والأكثر متانة أن تفيد المواد الكاشطة أو المحتوى المعاد تدويره من خلال تحسين المتانة؛ بينما يمكن لعدد الأسنان الأكبر أن يساعد في إنهاء السطح بشكل أفضل لماسترباتش PP/PE عندما تكون القياسات دقيقة.
• نصيحة عملية: قبل تغيير عدد الأسنان مقارنة بالخط الأساسي للشركة المصنعة الأصلية (OEM)، راجع هامش عزم دوران المحرك والحمل الحراري، وخطط لتشغيل تجريبي للتحقق من الفاقد الناعم والإنهاء السطحي في حالة الاستقرار.

التفاوتات لخلوص سكين مستقر

نطاق الخلوص المستهدف صغير: 0.05–0.10 mm لأقل فاقد ناعم؛ و 0.10–0.15 mm للاستقرار المتوازن وفترات أطول بين عمليات الضبط. للحفاظ على هذه الأرقام، استهدف تفاوتات ميكانيكية صارمة:

• يجب أن يكون الانحراف الدائري الشعاعي (إجمالي قراءة المؤشر للدوار TIR) والتوازي عبر السكين الثابتة في نطاق الآلات الدقيقة — غالباً في حدود 0.01–0.025 mm — حتى لا تضطر إلى “ملاحقة” الخلوص أثناء الدوران. تعامل مع هذه كأهداف عملية؛ وتحقق منها في مصنعك باستخدام المؤشرات وتقارير الفحص.
• تحقق عند التركيب على البارد ومرة أخرى في حالة الاستقرار الحراري؛ حيث يمكن للتمدد الحراري أن يغير الخلوص الفعلي.

تتأثر جودة الحبيبات بشكل كبير بعمليات المناولة السابقة وإعدادات القاطع. وللحصول على سياق تقني حول كيفية تأثير المناولة بين آلة البثق وآلة التحبيب على الجودة في خطوط إنتاج الشعيرات، راجع تحليل Plastics Technology. “From Extruder to Pelletizer—What Happens in Between Influences Quality”. Concepts for synchronization and precise nip control appear in “Precision Extrusion Puller/Cutters Designed for Medical Tubing” and translate well to strand pelletizers.

المواد والهندسة التصميمية

Steel and hardfacing options

Selecting the right metallurgy balances wear resistance, toughness, and regrindability.

• D2: Typical 58–62 HRC. Chromium carbides provide baseline abrasive wear resistance; good for PP/PE masterbatch when impact is moderate. See PM/cold-work context in Uddeholm’s PM steel literature, e.g., Uddeholm Vanadis 4 Extra datasheet.
• M2 HSS: Often 62–65 HRC. Better hot hardness than D2; useful at higher tip speeds or where frictional heating is present.
• PM 10V (high-V PM tool steel): Typically 60–64 HRC in application with very high abrasive wear resistance; lower toughness than general-purpose PM grades; best where fillers dominate. Comparable PM wear/toughness positioning can be seen in Uddeholm Vanadis 30.
• Tungsten carbide inserts: Commonly reported 89–93 HRA (note the HRA scale for carbides; do not convert directly to HRC). Extremely wear resistant, but failure mode can be brittle chipping; regrind differs from steels. Prefer a carbide producer’s technical notes when finalizing specs.
• Stellite (Co–Cr hardfacing): Grades like Stellite 6 (~36–45 HRC) and [**Stellite 12**](https://www.stellite.com/us/en/alloys/stellite/stellite-12-alloy.html) (~45–51 HRC) offer hot hardness and galling resistance, helpful where heat/corrosion matter more than raw abrasive wear.

For internal, brand-agnostic background on metallurgy and heat treatment specific to industrial knives, see MAXTOR METAL’s guides: Industrial Knife Materials Guide و Rotary Shear Blade Heat Treatment Guide.

Edge micro-geometry and coatings

• Micro-bevels: A small secondary bevel improves edge stability and lowers micro-chipping at the expense of razor sharpness. For abrasive fillers, increase micro-bevel slightly to delay chipping and maintain pellet end quality longer.
• Edge prep: Light edge honing can reduce initiation sites for cracks. Keep it consistent around the circumference.
• Coatings: TiN/TiAlN or DLC-like films on steel edges can reduce friction and fines; verify coating compatibility with regrind practices and ensure coating thickness doesn’t distort your effective gap.

Duty-matched recommendations

Priority scenario: PP/PE masterbatch on S3500/SGS lines.

• Start point: D2 or M2 HSS with a fine, uniform edge prep and minimal micro-bevel, targeting the 0.05–0.10 mm gap range for the cleanest ends.
• Abrasive/recycled shift: Move to PM 10V or selected WC-inserted designs with a slightly larger micro-bevel and plan for higher verification frequency. Consider Stellite where corrosion or heat-induced galling is a concern.
• Always validate: Knife steel/coating choice should be coupled with a run plan logging fines %, runtime to first adjustment, and post-run edge condition.

Note: Hardness values above reflect typical industry ranges; confirm actual hardness from your supplier’s certificates and heat-treatment reports.

إجراء التشغيل القياسي (SOP) للتركيب وخلوص السكين

Safety first (lockout/tagout and PPE)

Before any setup or measurement:

• Perform lockout/tagout (LOTO) on the pelletizer and puller drives, and verify zero energy.
• Keep guards in place whenever possible; only open the chamber when rotation is mechanically prevented.
• Wear cut-resistant gloves and eye protection; treat all knife edges as sharp even when worn.
• Use a controlled hand-rotation method (never jog under power) when checking tight/loose spots.

Pre-checks: concentricity, parallelism, runout

1. Inspect and clean mating faces; remove burrs and debris.
2. Mount rotor; measure radial runout (TIR) with a dial indicator at several axial positions. Target a precision band (~0.01–0.025 mm) as a practical goal; record values.
3. Verify bed knife flatness and parallelism to the rotor axis across the working width with feeler gauges and indicator sweeps.
4. Check dynamic balance certificates if available; imbalance can translate into gap fluctuation at speed.

Set and verify 0.05–0.15 mm gap

Measurement tools and accuracy tips:

• Feeler/shim gauges: use a known grade/set; replace bent blades; keep them clean and oil-free.
• Dial indicator for runout and sweeps: prefer 0.001 mm or 0.01 mm resolution (match your target window) and verify calibration on a reference.
• Record ambient temperature and “hot steady-state” temperature; gap can shift with thermal growth.
• If your plant uses a calibration schedule, align this SOP with it (at minimum, verify indicators quarterly or after any drop/impact).

1. With the chamber open and power locked out, bring the bed knife into proximity.
2. Use calibrated feeler gauges or shim stock to set the minimum gap. Check at multiple clock positions.
3. Slowly rotate the rotor and log tight/loose spots; adjust to achieve a uniform 0.05–0.10 mm for low-fines targets, or 0.10–0.15 mm for long-run stability.
4. Warm-up verification: After the machine reaches steady temperature, re-check the gap. Thermal growth can reduce the clearance; re-adjust if any sector drops below your minimum.

Quality responds to small changes in handling and setup. For strand lines, Plastics Technology’s guide to what happens between extruder and pelletizer and its discussion of precision puller/cutter synchronization offer transferable principles.

Synchronize puller, speed, and strand handling

• Match puller belt speed to cutter rpm so strands enter the nip uniformly—avoid bunching or tension spikes that create tails.
• Stabilize upstream strand conditioning (e.g., water-bath length/temperature for strand pelletizing lines) to keep strands consistent. Synchronization keeps the cutter working within your target gap band rather than compensating for feed variation.

For a Scheer rotary cutter replacement project, document the puller/cutter speed relationship during trials; this makes later troubleshooting faster and preserves your validated gap window.

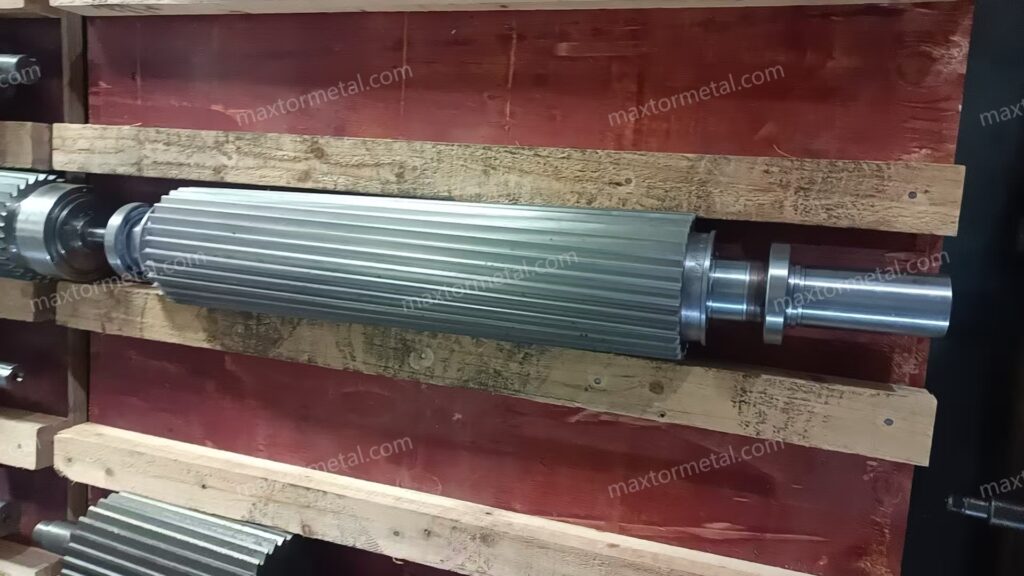

ضمان الجودة، وتتبع الأثر، وقيمة دورة الحياة

Documents and inspections to require

• EN 10204 certificates: Request at least a 3.1 document for steel components; 3.2 if an independent inspector is required for critical batches.
• Hardness tests to ASTM E18 / ISO 6508: Ask for calibrated machine data and hardness maps across the edge or rotor body.
• Dimensional inspection: Working width, thickness, runout and parallelism readings, and bed-knife flatness verification; include balance data where applicable.
• Heat-treatment cycle summary and batch/lot traceability numbers.

For additional background, MAXTOR METAL’s resources on materials and heat treatment—Industrial Knife Materials Guide و Rotary Shear Blade Heat Treatment Guide—can help align expectations on metallurgy and hardness control. To compare fit/durability considerations across brands, see Pelletizing Blades Comparison—Top Brands (2025).

Runtime, fines, and regrind economics

Track three KPIs on every validation run: runtime to first adjustment or regrind, fines percentage (by sieve method), and pellet-end surface quality.

A simple KPI log (copy/paste into your trial sheet):

A simple regrind-versus-replace table illustrates the economics:

Example (replace with your real numbers):

• Assume a knife set costs $1,200, a regrind costs $180, and each changeover costs 1.5 hours of downtime.
• If your line’s downtime cost is $600/hour, then each changeover “costs” $900 in downtime alone.
• A regrind program that adds even 2 additional cycles before scrap can reduce total cost per ton لو fines stay within spec.

Plant data checklist to fill in:

• Cost of new set ($)
• Regrind cost ($)
• Downtime hours per changeover (h)
• Downtime cost per hour ($/h)
• Runtime to first adjustment / regrind (h)
• Fines % (sieve method) and acceptance limit
• Notes/photos on edge wear and any chipping

Import, lead time, and risk control

When sourcing outside your region, build a documentation-first checklist into your PO: certificate level (EN 10204 3.1/3.2), hardness standard (ASTM E18/ISO 6508), dimensional report, balance data, and shipping/HS codes. Confirm Incoterms, VAT handling, and expected transit time; keep a buffer stock during initial validation.

Supplier example for Scheer rotary cutter replacement documentation

A supplier like ماكستور ميتال can provide OEM-compatible Scheer rotary cutter replacement components with traceable documentation (material certificates, hardness to ASTM E18/ISO 6508, and dimensional reports) and can support regrind cycles to extend service life. For technical background, see MAXTOR METAL’s Industrial Knife Materials Guide, Rotary Shear Blade Heat Treatment Guide، و Pelletizing Blades Comparison—use these to align expectations before a pilot order. Confirm certificate type (EN 10204 3.1/3.2) and reporting format at order, and validate fit on your line before broad rollout.

الخاتمة

Key takeaways on compatibility, materials, SOP, and QA

• Confirm your exact S3500/SGS model and working width from the machine and manual; measure on-site when in doubt.
• Use the 0.05–0.10 mm gap for the lowest fines or 0.10–0.15 mm for longer, steadier runs; re-verify at temperature.
• Match metallurgy to duty: D2/HSS for PP/PE masterbatch; PM 10V or WC inserts for abrasive/recycled streams; Stellite when heat/corrosion are factors.
• Follow a disciplined SOP: metrology pre-checks, uniform gap set, synchronized puller/cutter speeds, and documented verification.
• Demand traceability: EN 10204 certs, ASTM/ISO hardness results, dimensional/balance data, and full batch records. Track runtime, fines, and regrind ROI.

Next steps: validation run plan and supplier checklist

Run an 8–24 hour validation on your primary PP/PE masterbatch grade; log fines %, runtime, and gap drift. Build a supplier checklist specifying EN 10204 certs, ASTM/ISO hardness, and dimensional/balance reports. For an OEM-compatible Scheer rotary cutter replacement pilot, invite a qualified supplier with regrind support for a small-lot trial.

ملاحظة الكاتب

This article was compiled by an applications engineering team for Scheer S3500/SGS strand pelletizers. Dimensions and tolerance windows are provided as practical starting points; always confirm fit, knife gap, and thermal behavior on your own line before standardizing parts or procedures.
