PVDコーティングペレタイザーナイフでテールと微粉を削減

PE/PPウォーターリング（ダイフェースホットカット）ラインにおいて、ペレット品質を低下させる最大の要因は、テールとファインです。テールは、ダイフェースでのカットが不完全な場合に発生します。これは、摩耗したエッジ、溝のあるダイフェース、位置合わせ不良、または規格外の水質などが原因となることがよくあります。これらのテールは乾燥機内で分離し、ファインや粉塵となって歩留まりを低下させ、フィルターや乾燥機を過負荷状態にし、予期せぬ清掃作業を余儀なくさせます。その結果、稼働時間の損失、総所有コストの増加、そして顧客が気づく外観のばらつきといった影響が現れます。

このガイドでは、PVDコーティングされたペレタイザーナイフが、刃持ちを向上させ、付着を軽減することで、よりきれいなペレットを切断するのに役立つ方法を説明します。適切なセットアップとメンテナンスを行うことで、多くの工場では、検証後にテール＋ファイン率の保守的な仮説範囲が-20%から-40%となり、さらにサービス間隔の延長によるメリットも得られます。故障メカニズム、コーティングの選択、標準作業手順書（SOP）、投資対効果（ROI）の計算、そして自社のラインで実行できる検証計画について学ぶことができます。

主なポイント

• 目標とするKPIは1つ：乾燥機出口における尾鉱＋微粉率（ふるい分け／湿式分析で測定）であり、その後、管理されたA/B実験で検証する。
• PVDコーティングされたペレット化ナイフは、より鋭く、摩擦の少ない刃先を長期間維持し、適切な重なり/圧力と水分制御と組み合わせることで、よりクリーンな切断と、尾部/微粉の減少をサポートします。
• 検証可能な仮説として、保守的な改善範囲（-20%～-40%）を想定してください。スケーリングを行う前にデータで確認してください。
• 刃物／金型の設定、水冷ループの安定性、再研磨／再コーティングに関する文書を標準化することで、性能向上を確実なものとし、製品寿命を延ばします。

修正すべき故障モード

尾部と塗り残しの切り傷

テーリングは、ポリマーがダイ面で綺麗に切断されない場合に発生します。一般的な原因としては、鈍いエッジ（成長エッジ半径）、ダイ切断面の溝や欠け、急速なスキン形成を妨げる高温の溶融水またはプロセス水、あるいはミスアライメントやシャフト振れによる不均一な接触などが挙げられます。視覚的な兆候としては、ペレット上の細い筋や切断面の擦り傷が挙げられます。実際的な対策としては、鋭く均一にトラッキングするエッジの回復、溝がある場合はダイの再表面処理、切断が擦り傷ではなく切断となるように温度を調整することが挙げられます。業界のトラブルシューティングノートでは、高温の水と高い溶融温度が切断時の擦り傷を悪化させる一方、滑らかで平らなダイ面と鋭利なナイフが綺麗な切断を促進すると強調されています。メカニズムの基礎については、Plastics Technology誌の水中ペレット化に関するトラブルシューティング記事を参照してください。 水中ペレット化における問題の軽減とトラブルシューティング（プラスチック技術、2021年以降）.

微粒子と粉塵の発生

微粉は通常、同じ尾部から発生します。ペレットが乾燥機に入ると、突起部が折れて粉塵になります。ろ過が不十分な場合、再循環する微粉は切断や搬送を妨げる可能性があります。ナイフ交換後やダイのメンテナンス後に微粉が増加する傾向が見られる場合は、まず切断の清浄度と水ループろ過を確認してください。適切な流量と維持されたろ過を備えたクローズドループシステムは、再混入を低減します。OEMおよび業界関係者は、微粉の増加につながるプロセスの中断を避けるために、ろ過と安定した水の状態が必要であることを強調しています。 デイビス・スタンダード社によるペレット品質に関する一般的な問題点の概要 補足情報として。

端の欠けや微細なひび割れ

刃先の微細な欠けは、尾部や不規則なペレットの発生原因となります。刃とダイの硬度の不一致、微粒子汚染、または接着性や応力バランスの悪い脆いコーティングなどが原因となることがあります。兆候としては、50～200倍の倍率で刃先が粗くなっていること、切断中に周期的なノイズや振動が発生することが挙げられます。対策としては、より強靭なコーティングや中間層を選択すること、コーティングの接着性を確認すること、ダイ面を欠陥のない状態に保つことなどが挙げられます。刃先の欠けを引き起こす接触衝撃を防ぐため、同心円状のトラッキングを維持し、ベアリングの状態を確認してください。自動刃位置決めは接触を安定させるのに役立ちます。 MAAG の EAC ブレード位置決めコンセプト.

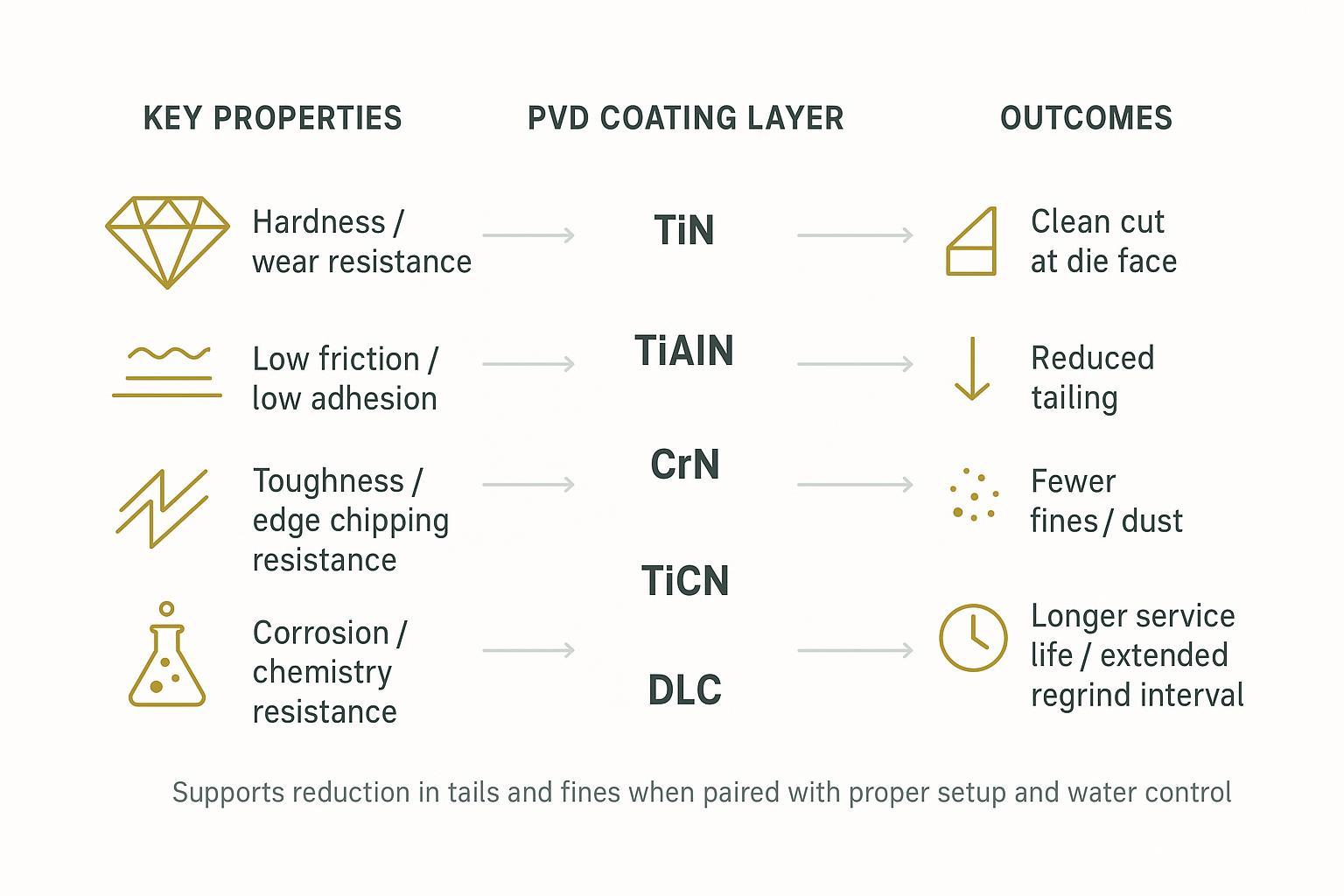

PVDコーティングされたペレット製造機のナイフが2倍の寿命を持つ理由

PVDコーティングは、セットアップ不良を魔法のように修正するものではありませんが、テールやファインが発生する経路を遅らせる効果があります。エッジを鉛筆に例えて考えてみてください。一度丸くなったり欠けたりすると、切るのではなく、にじんでしまいます。PVDは、硬くて摩擦の少ない保護膜を形成し、「鉛筆の先端」を鋭く滑らかに保つのに役立ちます。

硬度と耐摩耗性

高い硬度と安定した微細構造により、摩耗に強く、金型表面のスミアの原因となるエッジ半径の増大を遅らせます。TiNやTiAlNなどの窒化物は、優れた高温硬度を持つ実績のある耐摩耗層です。鋭利なエッジをより長く維持することで、金型交換間隔を延長し、テールが発生しやすい時間帯を短縮します。

低摩擦、非粘着性

摩擦係数が低く、ポリマーとの親和性が低いため、刃先への付着や堆積が軽減されます。CrN、TiCN、DLCなどの積層膜は、溶融金属が切削刃に付着するのではなく、スムーズに通過するのを助けるため、ポリマー接触用途で一般的に使用されています。堆積が少ないということは、よりクリーンな切断が可能になり、後に微粉に分解される残留物も少なくなることを意味します。

靭性、応力、接着性

硬くてもろいコーティングは、微細な亀裂や欠けが生じやすく、ペレットの破片や微粉の発生源となる可能性があります。適切な中間層と応力バランスの取れた積層構造により、密着性と靭性が向上し、コーティングされた端部は断続的な接触や破片の衝撃による欠けを防ぎます。これにより、ペレットの形状がより安定し、再粉砕時の耐用年数が長くなります。

適切なコーティングを選びましょう

TiN、TiAlN：ベースラインと熱安定性

TiNは、多くの工具にとって堅牢なベース層となります。高い硬度と信頼性の高い耐摩耗性を備えています。TiAlNは高温硬度と耐酸化性を向上させ、金型表面温度が高い場合や、より長い熱安定性が求められる場合に有効です。未充填のPE/PPの場合、これらの層は優れたエッジ保持力を発揮しますが、固着が慢性的な問題となっている場合は、摩擦係数の低い層または別の窒化物との組み合わせを検討してください。

CrN、TiCN：靭性と低い接着性

CrNとTiCNは、硬度と摩擦係数の低減、ポリマー親和性の低減を両立させています。実際には、切断面の汚れや堆積物を減らし、エッジの微細な欠けを防ぐのに役立ちます。特に、研磨性充填剤と粘着性が共存する充填PPにおいて有効です。選択にあたっては、樹脂の種類、充填剤の含有量、および過去の破損状況（末端部、微粒子、欠けなど）を考慮する必要があります。

DLCスタック：摩擦と腐食の制御

DLCは、最も滑らかな界面と非常に高い硬度を備えており、接着層を挟んだ多層構造として用いられることが多い。非粘着性能が最優先される場合や、水質による腐食が懸念される場合に特に有効である。エッジの鋭さを維持し、脆い縁を作らないように、耐熱限界とコーティング厚さを確認すること。

開示：MAXTOR METALは当社の製品です。中立的な例として、プロセスチームはコーティングの選択を再生材の文書化と受入チェックと整合させることがよくあります。ベンダーは、 マックストールメタル PVDコーティングされたペレタイザーナイフを提供し、再研磨/再コーティングの記録（シリアル番号、硬度、粗さ、接着に関するメモ）をサポートすることで、品質保証および検証記録を監査対応可能な状態に保ちます。より広範なメンテナンスの概念については、内部ガイドを参照してください。 工業用ブレードのメンテナンスに関するヒント.

セットアップとメンテナンスの標準作業手順書

ナイフとダイの重なりと圧力

• ロックアウト/タグアウトを行い、安全ガードが確実に取り付けられていることを確認してください。ダイヤルゲージを使用してナイフハブでローターベアリングとシャフトの振れを確認し、TIRが機器の制限値を超える場合は修正してください。不均一なトラッキングは、種子の尾や騒音の原因となります。
• メーカー指定の接触パターン／ノープリント方式を使用して、均一な接触を確保してください。まずは軽く接触させ、モーター負荷とペレット形状を監視しながら、徐々に接触角度を上げていきます。自動ブレード位置決めシステムが利用可能な場合は、一定の重なりを維持するのに役立ちます。
• ペレットの形状を検査し、表面に汚れがなく、均一な円筒形であることを確認してください。周期的な痕跡が見られる場合は、水の設定を調整する前に、アライメントと接触の均一性を再確認してください。

水温と水質

• 切断面の脆化を防ぎつつ、迅速な皮膜形成を目指してください。お湯が熱すぎると皮膜形成が阻害され、塗膜が薄くなってしまいます。逆に、お湯が冷たすぎると乾燥が困難になります。樹脂の乾燥温度範囲を調整し、作業シフト中も一定に保ってください。
• 適切な閉ループ流量と効果的なろ過を維持してください。フィルター間の差圧の上昇や目に見える微粒子の再循環は危険信号です。微粒子の増加や乾燥機の負荷増大につながる前に、対処してください。プロセス用水の基本事項とシステムコンテキストの復習については、以下を参照してください。 MAAG のペレット化システムの概要.
• 原因不明の汚れや腐食が発生した場合は、水質と導電率を確認してください。金型と刃物の両方の表面を保護するために、処理方法を調整してください。

再研磨と再塗装のサイクル

• 50～200倍の倍率でエッジを検査します。エッジ半径の増大や微小な欠けが見られたら再研磨を開始します。スミア領域に陥らないように注意してください。ダイの再表面処理後、プロファイル測定器で平面度と滑らかな切削面を確認します。実用的な再表面処理の概要については、以下を参照してください。 水中ペレット化における金型表面処理のベストプラクティス.
• 材料の除去量を制限し、形状を維持する。一定回数の再研磨後、表面特性と密着性を回復するために再塗装を計画し、塗装後のエッジの鋭さと厚みの均一性を確認する。
• 再研磨/再コーティングの記録を保管してください：シリアル番号、材料/基材、コーティング、再研磨回数、硬度と粗さに関する注記、密着性試験の記録、オペレーター/日付、および受入検査。ペレット化装置の品質保証に適用可能な検査ロジックについては、以下を参照してください。 工業用切断刃のトラブルシューティング手順.

投資収益率（ROI）とリスク管理

匿名化された短い事例（検証済み測定）：中央ヨーロッパの3トン/時のPE再生ラインで、チームは標準のHSSナイフをPVDコーティングされたTiCNナイフに交換し、A/Bキャンペーンのためにオーバーラップと水の設定を一定に保ちました。サンプリングは、3週間のベースラインと3週間のテスト期間にわたって、シフト終了時の複合グラブとASTM D7486湿式洗浄（およびD1921乾式ふるい）を使用して行われました。テール+ファインは質量で約2.5%から約1.8%（約-28%）に減少し、乾燥機スクリーンがよりクリアになり、フィルター交換回数が減りました。オペレーターは、利益を実現するには安定したオーバーラップと水制御が必要であることを強調しました。

切り替え時間と稼働時間の計算

サービス間隔の延長によるダウンタイムの削減量を定量化する。例：ダウンタイム削減量（時間/年）×貢献利益（$/時間）＝稼働時間価値。削減された保守作業時間も加算する。前提条件は控えめに設定し、変更前後の稼働時間を記録する。

スクラップ、罰金、品質歩留まり

主要な KPI は、乾燥機出口における尾部 + 微粉の割合（質量）です。2～4 週間かけてベースラインを構築し、その後、新しいナイフ/コーティングを使用して A/B 試験を実施します。−20% ～ −40% の削減が測定された場合は、それを収量とコストに換算します。スループット (t/h) × 稼働時間 × 価格/トン × 収量増加分からスクラップ処理と再処理分を差し引きます。微粉の減少は、フィルター寿命の延長や乾燥機の汚れの軽減にもつながります。これらの部品と人件費の削減分も考慮に入れてください。メカニズムから結果への関係については、以下を参照してください。 ペレットの完璧への道（プラスチック技術）.

文書化と検査

改善が本物で再現性があることをどうやって確認しますか？検証には規律が必要です。ナイフ設定（接触プロキシ）、水温、溶融温度/MFI、スループット、サンプリングタイムスタンプを記録します。結果を比較可能にするために、ASTMに準拠した方法（粒度分布には乾式ふるい分け、500 µm未満の微粒子には湿式洗浄）を使用します。アクセスしやすい出発点は ASTM D7486の湿式分析の概要ページ工場全体に規模を拡大する前に、単純な統計検定（t検定またはマン・ホイットニー検定）を適用して有意性を確認してください。各キャンペーンには、受入基準と再粉砕ログを添付してください。

プラスチックペレットおよび顆粒（500 µmを超えるサイズクラス）の乾式ふるい分けについては、ASTM 2018を参照してください。 D1921 プラスチック材料の粒度（ふるい分け分析）試験方法これは、ロット間の比較のために、ふるいの積み重ね方の選択、撹拌、および報告方法を規定するものです。

あなたのラインに合う

Gala/MAAGとその他の生態系

各メーカーのウォーターリング／水中システムは、いずれも同じ基本原理に基づいています。ブレードのトラッキング、均一な接触、安定した水の状態は、プラットフォームがGala/MAAG設計であろうと、他のシステムであろうと変わりません。自動ブレード位置制御システムが利用可能な場合は、再現性を維持するのに役立ちます。正確な設定値とトルク仕様については、メーカーのマニュアルを参照してください。

公差と表面仕上げ

ダイとナイフの接合面は、平坦で平行であり、欠陥がないことが必要です。ダイの表面研磨後は、クーラント制御研削で最小限の材料を除去し、100%検査で確認します。切削面は滑らかに保ち、スミアの発生を防ぎます。再研削と再コーティングのたびに形状を維持します。

導入およびスペアパーツ計画

コーティングやサプライヤーを変更する前に、安定したレシピで管理された検証を実施してください。ナイフ、ダイフェースのサービスウィンドウ、ベアリングとシャフトコンポーネント、フィルター/スクリーン、検査ツール（ダイヤルゲージ、顕微鏡、プロフィロメーター）を網羅するスペアパーツ計画を作成してください。緊急購入を避けるため、再研磨/再コーティングベンダーのリードタイムを切り替えサイクルに合わせてください。プラスチック加工におけるペレタイザーブレードの基本事項については、以下を参照してください。 プラスチック用工業用刃物に関する実践ガイド.

結論

ダイ面での切断をきれいに行うことが、ペレットの残渣や粉塵を減らすための最速の方法です。PVDコーティングされたペレットナイフは、刃先を長く鋭く滑らかに保つことで効果を発揮しますが、適切なセットアップと安定した水質条件と組み合わせることで最高の性能を発揮します。検証計画を使用して、保守的な仮説範囲（例：-20%～-40%の残渣＋微粉）を自社のラインでテストし、再研磨／再コーティングの記録とスペアパーツ計画で得られた成果を確実なものにしてください。

次のステップ：使用する樹脂と故障モードに合ったコーティングを選択し、ナイフとダイの接触状態と水の状態を体系的に調整し、再研磨／検査ログを作成して、改善点がシフト間で持続するようにします。
