Couteaux circulaires inférieurs : Comment les associer aux couteaux supérieurs pour une coupe sans bavure

• Ce que les lecteurs vont apprendre : associer les couteaux circulaires inférieurs aux couteaux supérieurs pour un refendage du papier sans bavures
• Portée : paramètres de réglage, matériaux et géométrie, tolérances et contrôle qualité, dépannage et maintenance
• Résultat : un TRS plus élevé, une durée de vie des outils prolongée, une qualité stable et un TCO réduit

Dernière mise à jour : 2026-05-12

Note: Vérifiez toujours la géométrie des couteaux, le chevauchement/la pression et les procédures de sécurité par rapport au manuel de votre bobineuse-refendeuse d'origine (OEM) et à la conception des porte-couteaux. Les plages ci-dessous sont des points de départ et doivent être validées sur votre ligne à basse vitesse avant de lancer la production.

Principes fondamentaux du refendage par cisaillement

Le refendage par cisaillement est une “ coupe en ciseaux ” contrôlée entre un couteau supérieur et un couteau inférieur. Lorsque la paire est correctement réglée, la bande se sépare avec un minimum de peluchage, peu de poussière et une largeur de coupe constante. Si le réglage est incorrect, la même ligne peut dériver vers des bavures, du glaçage, de l'échauffement et du broutement.

Pour obtenir des coupes sans bavures, il faut voir les choses ainsi : vous n'achetez pas un couteau circulaire inférieur de manière isolée. Vous construisez un système de coupe coordonné qui comprend le couteau supérieur, les porte-couteaux et les paramètres de réglage qui maintiennent la stabilité du point de coupe.

Rôles respectifs des couteaux supérieurs et inférieurs

Le couteau supérieur fournit généralement l'arête de coupe menante et l“” entrée » dans la bande. Le couteau inférieur fait office de contre-arête et définit la ligne d'appui où se produit réellement le cisaillement. Si l'un des couteaux présente un faux-rond, des dommages sur l'arête ou une géométrie de face irrégulière, le point de coupe se déplace lors de la rotation des couteaux.

Dans la plupart des configurations de cisaillement, le couteau inférieur doit également rester stable sur le plan dimensionnel sous l'effet de la charge latérale. C'est cette stabilité qui vous permet d'utiliser des réglages moins agressifs tout en obtenant une coupe nette.

Mécanique du cisaillement : chevauchement, charge latérale, angle d'engagement

Trois variables de réglage font l'essentiel du travail :

• Chevaucher: la profondeur de pénétration des couteaux l'un dans l'autre sur leur trajectoire de coupe. Un chevauchement trop faible peut laisser des fibres non coupées ; un chevauchement excessif augmente l'échauffement et l'usure de l'arête.
• Side load: la force latérale qui maintient les couteaux en contact. Une force trop faible favorise le flottement et le poudrage ; une force trop élevée accélère l'usure et peut provoquer du glaçage.
• Angle d'engagement (pincement): le faible angle qui rend la coupe progressive sur toute la largeur de la bande au lieu de frapper toute la largeur d'un coup.

DIENES note que la génération de poussière et les problèmes de qualité de coupe proviennent souvent de la stabilité de l'angle de cisaillement/du point de coupe et de la géométrie du système, plutôt que d'une “ simple lame émoussée ” (DIENES : causes de la génération de poussière). Traisez le chevauchement, la charge latérale et l'angle d'engagement comme un système couplé : modifiez-en un, puis vérifiez à nouveau les autres.

Cisaillement tangentiel vs cisaillement enveloppant dans la transformation du papier

Dans cisaillement tangentiel, la bande est coupée au point de tangence avec un enveloppement minimal. Il est généralement plus facile à inspecter et à régler car la zone de coupe est visible et le chemin de tension de la bande est direct.

Dans cisaillement enveloppant, la bande s'enroule autour de l'un des couteaux, ce qui augmente le contact et améliore parfois l'amorce de la coupe sur les qualités difficiles. En contrepartie, les configurations enveloppantes peuvent être plus sensibles à la tension, à la contamination et à l'accumulation de chaleur. Si votre procédé a tendance à générer de la poussière ou du glaçage, commencez par un enveloppement modéré et donnez la priorité à la stabilité du point de coupe avant d'augmenter l'agressivité.

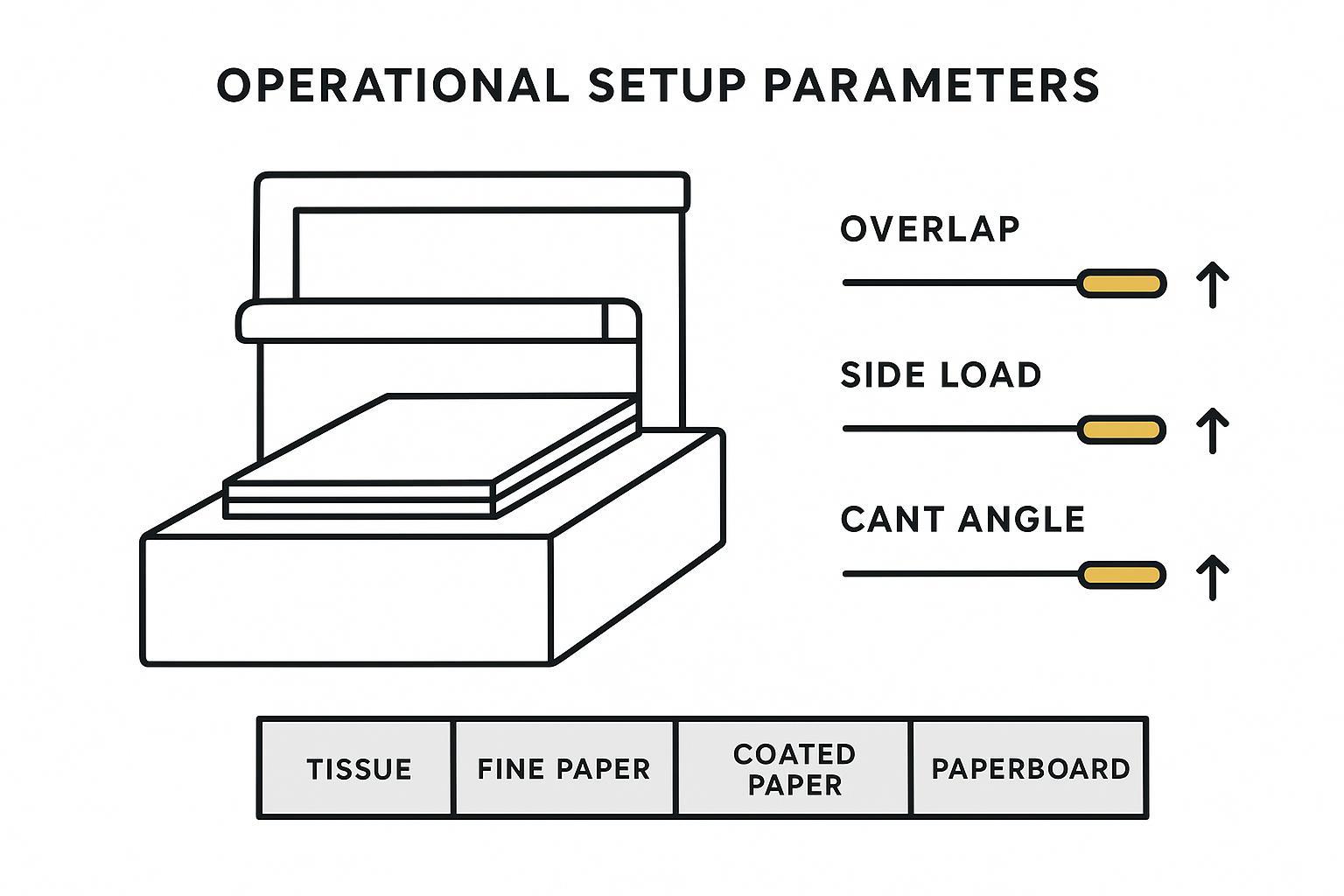

Paramètres de réglage par type de papier

Le papier se comporte différemment selon sa qualité : le papier mousseline (tissue) peut se déchirer et pelucher sous une charge latérale trop élevée ; les papiers couchés peuvent glacer lorsque l'interface s'échauffe ; le carton peut entraîner des vibrations du système si les porte-couteaux ne sont pas rigides.

L'objectif n'est pas de trouver un réglage “ parfait ” unique. L'objectif est de standardiser une plage de départ par type de papier, puis de vérifier et de documenter les réglages que votre machine et vos porte-couteaux peuvent maintenir de manière constante.

Plages de départ recommandées : papier mousseline, papier fin, couché, carton

Use these as plages de départ, puis ajustez par petites étapes. La géométrie des couteaux de votre constructeur d'origine (OEM) et la conception des porte-couteaux peuvent décaler la plage optimale.

Ce sont des valeurs pratiques Windows de démarrage couramment utilisées dans le façonnage. Les définitions et les valeurs optimales varient selon le diamètre des couteaux, la conception du porte-couteau et la vitesse de défilement de la bande — vérifiez à basse vitesse et documentez votre plage de stabilité par nuance.

Pour adopter une approche opérateur axée sur des réglages de refendage sûrs et répétables, le guide de Valmet sur les contrôles de positionnement et la vérification systématique est une référence utile (Valmet : réglages des refendeuses).

Flux de travail de vérification : alignement, chevauchement, pression, contrôles à basse vitesse

Un moyen rapide de prévenir les “ bavures mystères ” consiste à vérifier le système de coupe toujours dans le même ordre :

• Alignement: confirmez que les couteaux suivent précisément la trajectoire de la bande ; vérifiez l'absence de jeu dans les porte-couteaux.
• Chevaucher: définissez le chevauchement cible, puis confirmez qu'il se maintient sur tout l'arbre.
• Pression / charge latérale: augmentez uniquement jusqu'à obtenir un contact stable sans échauffement.
• Contrôles à basse vitesse: faites tourner à basse vitesse et inspectez les bords avant de passer à la vitesse de production.

Correctement effectuée, cette procédure transforme le réglage en un processus contrôlé plutôt qu'en une suite d'essais et d'erreurs.

Adaptation à la vitesse : ajustez la charge latérale et l'angle d'engagement avec prudence

Lorsque vous augmentez la vitesse de ligne, vous avez généralement besoin d'un peu plus de stabilité au point de coupe. Procédez aux modifications avec prudence :

• Augmentez la charge latérale par petits paliers et surveillez la hausse de température et le glaçage.
• Ajustez l'angle d'engagement uniquement lorsque la lisière présente un mode de défaillance clair (bavures, bord effiloché ou usure irrégulière).
• Re-vérifiez le faux-rond et la rigidité du porte-couteau si des vibrations apparaissent après un changement de vitesse.

Couteaux circulaires inférieurs : sélection technique

Les couteaux circulaires inférieurs remplissent deux fonctions à la fois : ils fournissent la contre-arête et maintiennent le point de coupe stable sous l'effet de la charge latérale et de la vitesse. Le choix consiste principalement à adapter le matériau + la dureté, la géométrie du tranchant, et la géométrie du corps à votre nuance de matière, votre vitesse et vos objectifs de productivité.

Si vous avez besoin d'un aperçu général des catégories de couteaux circulaires et des revêtements courants dans l'industrie, la page de MAXTOR METAL couteaux circulaires et lames résume les matériaux typiques, les options de revêtement et les points de contrôle d'inspection.

Matériaux et dureté : D2, M2, PM-HSS, carbure

Le choix du matériau doit refléter ce qui cause réellement l'usure sur votre ligne :

• D2: bonne résistance à l'usure et à la compression pour de nombreuses applications de façonnage ; choix courant pour obtenir des performances stables avec des réaffûtages prévisibles.
• M2 (HSS): dureté à chaud plus élevée que le D2 ; utile lorsque l'échauffement au niveau du tranchant est un problème récurrent.
• PM-HSS: distribution des carbures plus uniforme que l'HSS conventionnel ; souvent choisi pour une meilleure régularité d'usure et moins de micro-ébréchures.
• Carbure: excellente résistance à l'usure et tenue de coupe, mais plus fragile ; il exige généralement un contrôle plus strict du faux-rond et des porte-couteaux stables pour éviter les ébréchures.

Plutôt que de rechercher la dureté maximale, donnez la priorité à la régularité : un traitement thermique stable, une dureté vérifiée et une géométrie compatible avec votre configuration.

Géométries de tranchant : simple/double/creux, profil mince vs standard

C'est de la géométrie du tranchant que dépend l'absence de bavures.

• Single bevel les géométries peuvent être plus tolérantes dans certaines configurations, mais elles risquent de concentrer la charge au point de coupe.
• Double bevel les tranchants peuvent équilibrer la coupe, mais ils exigent une grande rigueur d'alignement et de chevauchement.
• À dépouille concave les tranchants peuvent réduire la zone de contact et faciliter la coupe de certaines nuances, mais ils sont plus sensibles aux dommages et à la qualité du réaffûtage.

Pour le choix entre corps mince et standard, tenez compte de la rigidité et de la chaleur : les profils minces peuvent réduire la traînée et la poussière dans certains systèmes, mais un profil standard offre plus de stabilité lorsque la charge latérale et la vitesse augmentent.

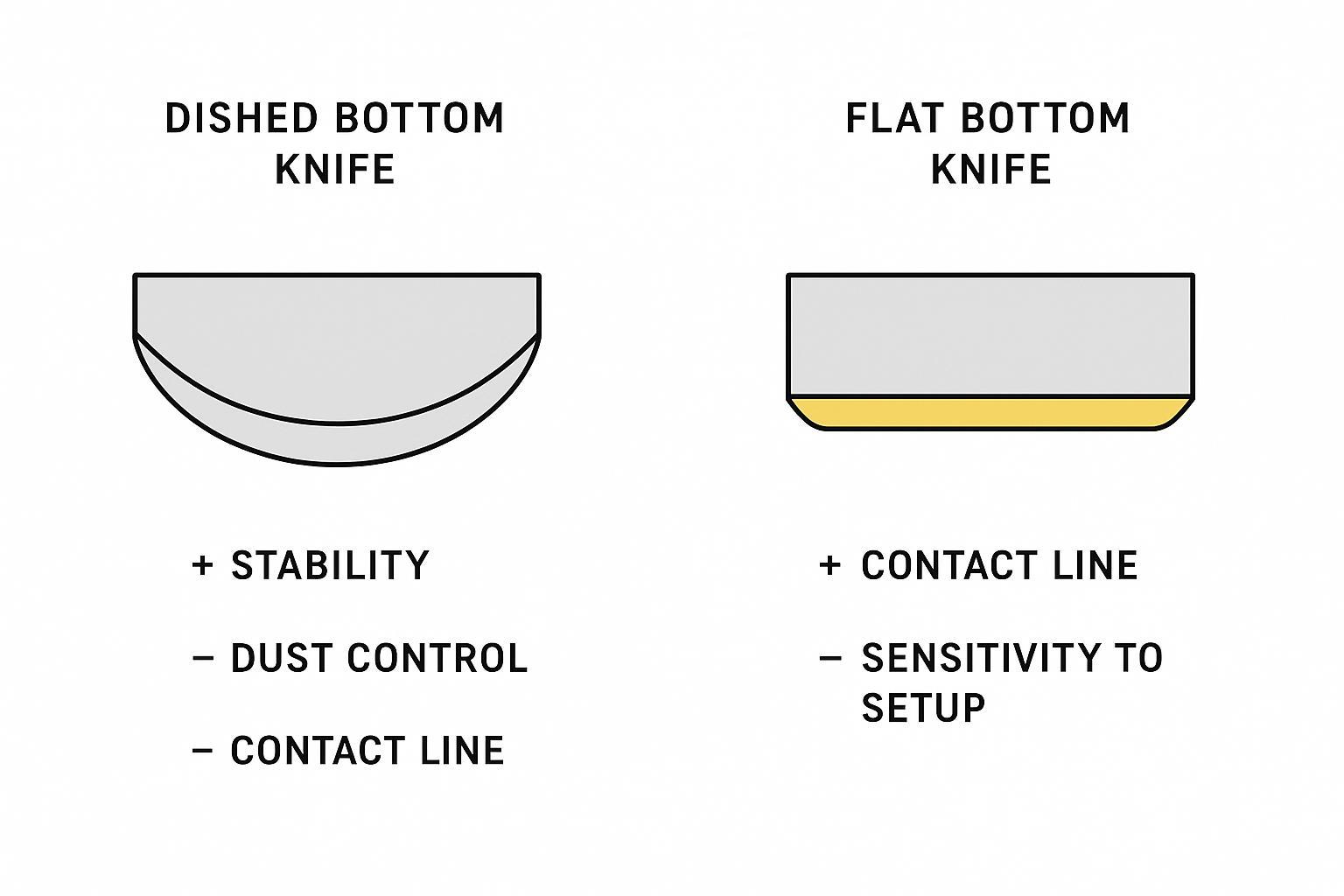

Contre-couteaux coupelles vs plats : choix selon la bande et la vitesse

La géométrie du corps influe sur le contact de la paire de couteaux et sur la tolérance du système aux petits défauts d'alignement.

• Les contre-couteaux coupelles peuvent aider à stabiliser la ligne de contact et à réduire la sensibilité dans certaines configurations à grande vitesse et à bande mince.
• Les contre-couteaux plats sont simples et largement utilisés, mais ils peuvent être moins tolérants lorsque les porte-couteaux ou les arbres manquent de rigidité.

Le bon choix dépend de votre bande, de votre vitesse et de la stabilité de l'ensemble de votre porte-couteau.

Tolérances, finition et contrôle qualité

Même un matériau résistant et une bonne géométrie ne peuvent compenser un couteau qui présente un faux-rond. Dans le refendage par cisaillement, les tolérances déterminent si le point de coupe reste stable ou s'il “ dévie ” lors de la rotation des couteaux.

Runout, concentricity, and face parallelism targets

Your OEM’s specification is the authority, but these are typical targets many plants use as a starting point for stability. The key is controlling slitter knife runout so the cutting point doesn’t move as the pair rotates:

• Radial/axial runout (TIR): keep as low as practical for your speed; tighter targets reduce chatter risk.
• Concentricité: the cutting edge should stay centered to avoid periodic load spikes.
• Face parallelism: consistent faces help you hold overlap and side load without creating hot spots.

If you see burrs that come and go at a fixed interval, treat it as a runout/concentricity clue before you change overlap.

A practical way to make these targets actionable is to tie them to line speed tiers (example bands below). Use them as internal control targets unless your OEM specifies otherwise.

Note: these are example control bands. Your knife diameters, holder stiffness, bearing condition, and inspection method (indicator setup) can shift what is achievable. Always follow OEM limits first.

Inspection and traceability: gauges, reports, and regrind records

Surface finish (roughness) and why it matters

Surface finish influences friction at the interface, which in turn affects heat generation, dusting, and pickup tendency (especially on coated grades and adhesive label stock). As a rule: improve geometry stability first, then use finish as a friction-control lever.

Track what matters for repeatability:

• Incoming material certification and heat/lot records
• Pre- and post-grind inspection results (runout, face parallelism)
• Regrind count, removed material, and restored edge geometry

MAXTOR METAL supports µm-level inspection reports, material certificates, and serial-based regrind records, and can build custom OEM replacements from drawings or samples to keep matched knife sets consistent.

Below are simple templates you can copy into your internal work instructions. Adapt fields and limits to your OEM spec and measurement method.

Example slitter knife QC checklist

Regrind record template

Inspection frequency (typical)

Finishing and coatings: mirror polish, TiN/TiAlN/CrN

Finishing and coatings should be selected for the failure mode you’re seeing, not as a default upgrade.

• Mirror polish can reduce friction and help on grades that tend to dust or heat.
• TiN / TiAlN / CrN coatings can improve wear resistance and reduce galling, but only if the base edge geometry and runout are already under control.

If coatings “fail fast,” it’s often a sign of heat, overload, or unstable contact rather than a coating problem.

Résolution des problèmes de bavures, de poussière et de vibrations

Troubleshooting is fastest when you change one variable at a time and verify at low speed. DIENES’ overview of common shear slitting problems is a good reminder that dust is often an early indicator of a geometry or setup issue (DIENES: common problems).

Tip: if edge quality varies cyclically (good–bad–good at a fixed interval), treat it as a runout/concentricity/stack-up clue before changing overlap or pressure.

Dusting and fuzzy edges: overlap, side load, and edge sharpness

If you see dusting or a fuzzy edge, start with the cutting point and contact stability:

• Reduce overlap slightly if fibers are being torn rather than sheared.
• Increase side load only until contact is stable; avoid crushing the interface.
• Inspect edge sharpness and micro-chipping; a “sharp-looking” edge can still be damaged at the micro level.

Also check holder bearings and shaft rigidity before chasing parameter changes.

Burrs and glazing: cant angle, heat, and finish mismatch

Burrs and glazing often show up together when the interface runs hot.

• Add or refine cant angle only in small steps to get a progressive cut.
• Reduce side load if you see heat tinting, glazing, or rapid edge rounding.
• Match finish/coating to the grade: a rougher finish can increase friction on sensitive coatings and make glazing more likely.

Chatter and vibration: alignment, runout, and holder stability

Chatter is typically a system stiffness problem first, and a knife problem second.

• Verify alignment and stack-up: loose spacers and unstable holders create periodic vibration.
• Re-check runout before increasing side load.
• If vibration starts only at higher speed, step back and confirm the holders can support the new speed without resonance.

Conclusion

• Standardize parameters by grade and document verified settings
• Select materials/geometries to match speed, grade, and uptime goals
• Inspect tolerances, finish, and track regrinds to extend tool life

Références (sélectionnées)

• DIENES: Dust generation caused by the shear angle, cutting point and the geometry of the knife and system — https://www.dienesusa.com/dust-generation-caused-by-the-shear-angle-cutting-point-and-the-geometry-of-the-knife-and-system/
• Valmet: Slitter adjustments (positioning checks and systematic verification) — https://www.valmet.com/insights/articles/up-and-running/performance/SlitterAdjustments/
• Carolina Knife: Principles of shear slitting (definitions of overlap/penetration and typical side load ranges) — https://www.carolinaknife.com/wp-content/uploads/2020/07/Principles_of_shear_splitting-1.pdf

À propos de l'auteur

Nancy Wu — Senior Manufacturing Engineer, Production Engineering (PE). 12 years of experience in industrial blade manufacturing and grinding, with deep familiarity in D2, M2, H13, PM steels, and carbide processing and coating behavior. Skilled in high-precision CNC grinding programming.

Certifications: SME–CMfgE, PMP, Six Sigma Black Belt, ASM International Certifications.

FAQ

What causes burrs in paper shear slitting?

Burrs usually come from an unstable cutting point: too much overlap, excessive side load, incorrect cant angle, or runout that moves the shear interface. Start by verifying alignment and runout, then adjust overlap and cant in small steps.

How do I set overlap and side load for tissue vs. paperboard?

Start conservatively for tissue (low overlap and side load to avoid tearing) and increase both for paperboard only as the holder stack-up allows. Always validate at low speed and document the stable window for each grade.

What is cant angle (toe-in) and how does it affect dusting?

Cant angle makes the cut progressive across the web. Too little cant can increase tearing and dusting on some grades; too much can drive heat and uneven wear. Tune cant after overlap and side load are stable.

When should I choose a dished bottom circular knife instead of a flat one?

Choose dished bottoms when you need a more forgiving contact line at higher speeds or on thinner webs, especially if small alignment variation is hard to eliminate. Flat bottoms work well when holders and shafts are rigid and runout is tightly controlled.

Which material is best for bottom circular knives: D2, HSS, PM-HSS, or carbide?

There isn’t one best material. D2 is a common baseline; HSS/PM-HSS can handle heat and wear more consistently; carbide offers strong wear resistance but needs tighter runout control to avoid chipping. Match the material to your dominant wear mode and holder stability.

What tolerances matter most for burr-free slits?

Runout (axial and radial), concentricity, and face parallelism matter most because they keep the cutting point stable. If edge quality varies cyclically, treat it as a tolerance/holder issue before changing overlap.

How do I reduce dust without overloading the knives?

Verify the cutting point first: correct alignment, minimal runout, and a sharp, undamaged edge. Then tune overlap and side load in small increments, and keep cant angle only as high as needed for a progressive cut.
