Dépannage des variations de largeur : Contrôler la tolérance d'épaisseur cumulative en refendage multilames

Maxtor Metal fabrique des couteaux industriels rectifiés de précision sur mesure pour les lignes de transformation et de refendage. Au quotidien, l'une des façons les plus rapides de perdre la stabilité de la largeur de coupe (et l'OEE) est d'ignorer les effets des petites erreurs d'épaisseur lors de l'empilage de nombreuses lames, entretoises et cales sur un seul arbre.

• Définir la tolérance d'épaisseur cumulée: la variation totale d'épaisseur axiale de l'ensemble de couteaux assemblé après la combinaison de toutes les tolérances individuelles des pièces et des effets de configuration.
• Pourquoi c'est important: la variation cumulative se manifeste par une dérive de la largeur de la fente, des changements de jeu, des bavures, des dommages aux bords, des retouches et des changements de production plus longs.
• D'où cela vient-il ?: couteaux, entretoises, caractéristiques de l'arbre, cales, faux-rond, distorsion de serrage, propreté et température.
• Ce guide couvre: calculs d'empilement (pire cas vs RSS), effets de qualité et boucle de contrôle nécessaire pour atteindre des objectifs aussi précis que ±0,001 mm (lorsque le processus et le système de mesure le justifient).
• Note techniqueLe contrôle de la tolérance d'épaisseur cumulée n'est qu'un aspect de la précision des outils rotatifs. Pour les spécifications au niveau de la lame, y compris les normes de faux-rond axial et les nuances de matériaux, voir la norme Maxtor Metal. Couteau de découpe circulaire de précisions.

Principes de base de la tolérance d'épaisseur cumulée

Définition et termes

Tolérance d'épaisseur cumulée (empilement) Il s'agit de la variation maximale attendue de la hauteur d'empilement lors de l'assemblage de plusieurs composants en série. Dans une ligne de refendage multi-lames, cette hauteur d'empilement détermine la position axiale des lames et des entretoises, ce qui influe sur les jeux et, finalement, sur la largeur de la fente et l'état du bord.

Termes clés utilisés dans cet article :

• Épaisseur nominale: l'épaisseur cible d'une lame ou d'une entretoise.
• Tolérance: l’écart autorisé par rapport à la valeur nominale (souvent bilatéral, par exemple ±0,003 mm).
• Hauteur de la pile: la somme des épaisseurs de tous les composants de la voie.
• Déplacement axial: l'erreur de position nette sur l'ensemble de la pile due à la variation accumulée.
• TIR (dérive totale de l'indicateur): la variation mesurée lors de la rotation d'une pièce ; elle peut agir comme un facteur « dynamique » même lorsque l'épaisseur est parfaite.

Sources d'erreurs de pile

L'erreur d'empilement est rarement due « uniquement aux couteaux ». C'est la combinaison de la variation des composants et des réalités de l'assemblage :

• Tolérance d'épaisseur du couteau (et le parallélisme/la planéité contribuant à l'épaisseur effective).
• Tolérance d'épaisseur de l'entretoise (souvent le facteur cumulatif le plus important en raison du grand nombre d'entretoises).
• Épaules, tourillons et surfaces d'assise de l'arbre (géométrie de référence axiale et usure).
• Cales (tolérance d'épaisseur + dommages dus à la manutention).
• Faux-rond / oscillation (TIR) en raison de l'état de l'arbre, de l'usure des roulements, des entailles, des bavures ou des alésages excentrés.
• Déformation de la pince du fait du couple, de la compression du paquet et d'un contact non uniforme.
• Température (chauffage de la machine, échauffement par friction, variations de la température ambiante).

Points clés à retenirLorsque vous recherchez des tolérances de largeur de fente très serrées, considérez le faux-rond, la propreté et l'état thermique comme des facteurs de première importance pour l'empilement, et non comme du « bruit de configuration ».

Impact sur la largeur et les bords de la fente

La tolérance d'épaisseur cumulée est importante car elle change là où les arêtes de couteau courent réellement sous charge.

Symptômes courants en cas d'accumulation non maîtrisée :

• Variation de la largeur de la fente entre les voies ou dans le temps (démarrage vs fonctionnement à chaud).
• Formation de bavures car le dégagement sort de la plage de stabilité.
• Déchirure/effilochage des bords sur les films et les non-tissés lorsque la coupe passe du cisaillement au frottement.
• collisions ou éraflures au couteau lorsque le décalage axial cumulatif élimine le jeu latéral de sécurité.

Le lien pratique avec l'OEE est simple : les problèmes de largeur et de bord augmentent les rebuts et les interruptions de ligne, tandis que les arrêts fréquents pour « micro-ajustement » allongent les changements de production.

Méthodes d'empilement et exemples

C'est ici que accumulation de tolérances devient un outil pratique : vous choisissez une méthode, vous faites les calculs, puis vous décidez ce que vous devez contrôler (et ce que vous pouvez laisser plus lâche sans risque).

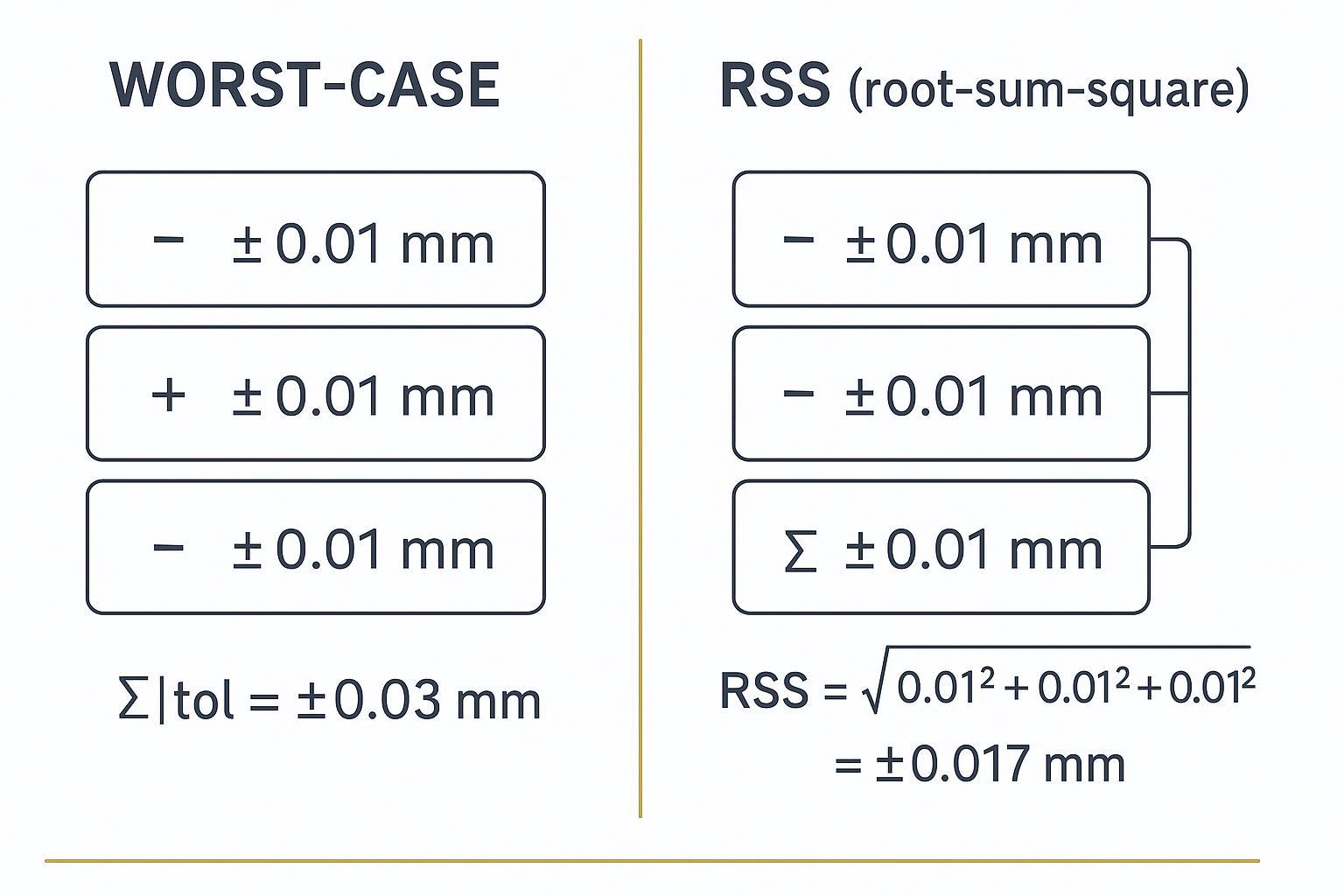

Comparaison des scénarios les plus défavorables et des flux RSS

Il existe deux méthodes courantes pour estimer la tolérance d'épaisseur cumulée. Elles répondent à des questions différentes.

• Le pire des cas suppose que chaque contributeur atteint sa limite extrême dans la même direction.
• RSS (racine carrée de la somme des carrés) suppose que les contributeurs sont largement indépendants et aléatoires, de sorte que les valeurs extrêmes s'alignent rarement.

Cas d'utilisation :

• Utiliser le pire des cas pour se protéger contre limites d'interférence strictes (adéquation, risque de collision).
• Utiliser RSS estimer variation de production prévue lorsque le processus est stable et la mesure crédible.

Une façon simple de garantir l'exactitude des calculs : RSS est un prédictionmais votre largeur du premier article et données de bord La vérité est qu'il faut utiliser les données de production pour valider ou mettre à jour le budget de tolérance.

Pour une présentation technique claire des deux méthodes et de leurs hypothèses, voir l'explication d'Enventive sur le pire cas, RSS et Monte Carlo dans les empilements de tolérance (2024).

Pour un contexte plus large en matière de GD&T et de tolérancement, de nombreuses équipes d'ingénierie se réfèrent également à des référentiels normatifs tels que : ASME Y14.5 Dimensionnement et tolérancement et le système ISO de limites et d'ajustements (par exemple, ISO 286-1:2010) lors de la définition des tolérances et de l'interprétation du risque d'accumulation.

Exemple numérique pour une voie à plusieurs couteaux

Prenons l'exemple d'une voie unique comportant :

• 1 couteau supérieur + 1 couteau inférieur (la variation d'épaisseur influe sur la façon dont le sac se positionne)
• 8 entretoises
• 2 cales

Si chaque entretoise est spécifiée à ±0,003 mm, les cales à ±0,002 mm, et chaque couteau à ±0,002 mm, alors:

Tolérance d'empilement dans le pire des cas (somme bilatérale simple) :

• Entretoises : 8 × 0,003 = 0,024 mm
• Cales : 2 × 0,002 = 0,004 mm
• Lames : 2 × 0,002 = 0,004 mm
• Total dans le pire des cas = ±0,032 mm

Estimation RSS (en supposant l'indépendance) :

• RSS = √(8×0,003² + 2×0,002² + 2×0,002²)
• RSS = √(8×9e-6 + 4×4e-6)
• RSS = √(72e-6 + 16e-6) = √(88e-6) ≈ ±0,0094 mm

Les deux chiffres peuvent être « corrects », selon ce que vous essayez de protéger.

Élaboration d'un budget de tolérance

Un budget de tolérance permet de rendre l'accumulation concrète plutôt que théorique.

1. Définissez le résultat qui vous intéresse.

• Tolérance de largeur de fente (par exemple, ±0,05 mm) ou fenêtre de dégagement latéral.

2. Dressez la liste des contributeurs et classez-les.

• Aléatoire (dispersion mesurable) : variation d'épaisseur des entretoises au sol.
• Systématique (biais/corrélation) : procédure de serrage, état de préchauffage, surfaces d'appui sales.

3. Répartir le budget en fonction de l'effet de levier (impact) et de la contrôlabilité

• De nombreux magasins tirent davantage profit d'un resserrement. contrôle et faux-rond de l'entretoise que de trop serrer chaque épaisseur de couteau.

4. Lier le budget à la confiance dans les mesures

• Si votre méthode au micromètre ne permet pas de déterminer avec précision la plage de tolérance, le budget est consacré à la paperasserie et non au contrôle.

Une règle pratique pour les composants empilés : plus vous avez de pièces en série, plus vous devez prendre en compte mesuré et assorti des ensembles plutôt que de se fier à des étiquettes nominales.

Mini-étude de cas : découpe de films d'emballage souples (BOPP/PE)

Les données ci-dessous proviennent du soutien apporté par Maxtor Metal à un transformateur de films d'emballage souples ; le nom du client a été anonymisé.

Le moyen le plus rapide de rendre l'empilement « concret » est de le lier aux données d'une voie. L'exemple anonymisé suivant provient d'un transformateur de films d'emballage souples utilisant une ligne de refendage différentielle par rebobinage.

Installation

• Matériau/procédé : Film d'emballage souple BOPP/PE
• Pile de couteaux (par configuration) : 18 couteaux à refendre circulaires, 36 anneaux d'espacement/séparateurs, cales minces utilisées pour la correction finale de la largeur
• Diamètre de la tige du couteau : 120 mm

Problème initial

Après le changement de lame, le convertisseur a vu dérive de la largeur de la fente, bavures légères sur les bordset une répétabilité de configuration instable (plaintes répétées des clients).

Mesures de contrôle mises en œuvre

• anneaux d'espacement mesuré individuellement et marqué
• Entretoises triés par groupes d'épaisseur de 0,001 mm et apparié/assorti pendant l'assemblage
• Défini couple de serrage + séquence de serrage, avec TIR pré/post-couple J'ai enregistré chaque configuration.
• Ajouté un procédure de nettoyage et d'ébavurage pour toutes les surfaces de contact couteau/entretoise

Résultats (avant vs après)

Notes de mesure (ce qui a rendu les données justifiables)

Un détail important à souligner : le convertisseur n’a pas commencé par changer les matériaux des lames ni les fournisseurs. Les premiers gains sont venus de la fabrication de l’empilement. mesurable et reproductible (appariement des entretoises, discipline du couple et enregistrement TIR) puis en laissant les données déterminer si des tolérances plus strictes sur les pièces étaient justifiées.

• L'épaisseur de l'entretoise a été mesurée à l'aide d'un Micromètre numérique avec une résolution de 0,001 mm
• Mesure répétée 3 fois par entretoise
• Mesures effectuées dans un salle d'inspection à température contrôlée (~20°C)
• Largeur de la première fente et état du bord enregistrés après chaque réglage ; stabilité maintenue tout au long du processus 3 lots de production consécutifs

Emporter: Avant de préciser l'épaisseur des lames au micron près, stabilisez le système: adapter les entretoises à leur épaisseur mesurée, standardiser le couple de serrage et enregistrer le TIR avant et après serrage. Sur de nombreuses chaînes de production, ces contrôles permettent des gains plus rapides et plus importants qu'un simple serrage au couteau selon un réglage théorique.

Modèle d'étude de cas (copier/coller)

• Matériau + méthode de découpe :
• Nombre de couteaux / nombre d'entretoises / utilisation de cales :
• Tolérance de largeur de fente cible :
• Épaisseur d'entretoise répartie (min/max ou totale) :
• TIR avant/après couple :
• Avant/après : variation de largeur, taux de défauts de bord, temps de changement :
• Méthode de mesure + condition de température + nombre de répétitions :

Cibles et capacités de précision

Spécifications typiques vs spécifications de haute précision

Toutes les lignes de refendage n'ont pas besoin d'une tolérance d'épaisseur de l'ordre du micron.

Bandes typiques que vous rencontrerez lors de la conversion et du refendage :

• Découpe générale de films/rubans/papiers : tolérance d'épaisseur d'environ ±0,005 mm peut être raisonnable lorsqu'il est associé à une bonne discipline de préparation.
• Lignes plus robustes ou plus exigeantes : ±0,003 mm peut être utilisé.
• Applications ultra-précises (feuille/électrode, qualité critique des bords) : ±0,001 à ±0,002 mm est parfois précisé.

Ces plages de valeurs correspondent aux directives d'application publiées sur le site web. Couteaux et lames circulaires Maxtor Metal page produit (avec une note claire indiquant que l'erreur cumulative sur un ensemble de lames multiples peut créer des bavures ou des collisions si la variation d'épaisseur de chaque lame est trop importante).

Quand une marge de ±0,001 mm est justifiée

UN ±0,001 mm L'objectif d'épaisseur est un outil, pas un gage de qualité. Il est justifié lorsqu'au moins une des conditions suivantes est remplie :

Avant de viser des objectifs au niveau du micron, effectuez une rapide vérification de la réalité et une étape de décision :

• Vérification des capacités de mesure (écran rapide): si votre micromètre/comparateur, votre méthode et votre environnement ne permettent pas de distinguer de manière constante un 1–2 μm différence sur la même partie (lectures répétées avec le même opérateur), vous n'êtes pas prêt à appliquer ±0,001 mm en production.
• Porte de décision (passage/refus): ne pas serrer à ±0,001 mm à moins que vous ne puissiez (1) démontrer un GR&R acceptable (ou un écran de répétabilité équivalent) pour la bande de tolérance, (2) contrôler les conditions de mesure (force/fixation et état de température), et (3) montrer que la variation de pile due à l'épaisseur est corrélée au problème de largeur/bord.
• Règle de décision: traiter ±0,001 mm comme un spécifications du système (pièces + mesure + contrôle thermique + procédure d'installation), et non pas une simple intervention sur un couteau.
• La tolérance du produit de refendage est très stricte, de sorte que le décalage axial induit par l'empilement consomme une trop grande partie de votre budget en largeur.
• La marge de manœuvre pour le dégagement est étroite (la qualité des bords se dégrade rapidement en dehors de cette marge).
• Vous avez suffisamment de couteaux dans le paquet pour que la « petite » tolérance par pièce devienne une véritable dérive axiale.
• Vous avez la preuve que la variation d'épaisseur — et non le faux-rond, l'alignement ou la tension — est le facteur déterminant.

Si vous ne pouvez pas vérifier la mesure et la capacité du processus, une spécification de ±0,001 mm peut augmenter les coûts sans améliorer les rebuts ni le temps de fonctionnement.

Capacité, Cp/Cpk et GR&R

Deux mécanismes de contrôle garantissent l'intégrité des cibles de précision :

• GR&R (répétabilité et reproductibilité de l'instrument)Cela confirme que votre système de mesure est suffisamment stable. Si le bruit de mesure représente une part importante de la plage de tolérance, vous risquez de vous égarer.
• Cp/Cpk: confirme que le résultat de votre processus (largeur de fente, défauts de bord, mesures de jeu) est satisfaisant et centré.

Attentes pratiques :

• Si le Cpk est faible, ne commencez pas par exiger des tolérances de couteau plus strictes ; commencez par déterminer si le processus est décentré (biais de réglage) ou s'il est réellement trop variable (dispersion des composants).
• Si la GR&R est faible, corrigez les instruments, le montage, la méthode et l'environnement avant de modifier les spécifications.

Parcours de fabrication et de métrologie

Matériaux, traitement thermique et relaxation des contraintes

La stabilité de la tolérance d'épaisseur commence avant le meulage.

• Sélection des matériaux influence la prévisibilité du meulage et de la déformation après traitement thermique.
• Traitement thermique et soulagement du stress influence la planéité, le parallélisme et la stabilité à long terme.
• Documentation des processus C'est important car cela permet de s'attaquer aux causes profondes des problèmes de qualité des périphériques.

En pratique, la traçabilité métrologique est optimale lorsque chaque lot est associé à des certificats de matériaux, des dossiers de traitement thermique et des résultats d'inspection. Maxtor Metal assure cette traçabilité au niveau du lot grâce à ces documents, permettant ainsi d'identifier et de corriger les défauts de qualité constatés après installation.

Rectification, rodage et finition de surface

Pour contrôler l'épaisseur au niveau du micron, il faut des procédés de fabrication adaptés :

• Stratégie de broyage parallèle conçu pour garantir une épaisseur constante (et pas seulement la géométrie des bords).
• Contrôle thermique pendant le broyage pour réduire la distorsion.
• Rodage ou rectification de finition lorsque la surface et le parallélisme déterminent l'ajustement.

L'état de surface se manifeste également en aval par la qualité des bords et la contamination :

• Pour le développement de films à grande vitesse, des surfaces très lisses réduisent la friction et les débris.
• Pour les revêtements abrasifs ou les polymères chargés, les exigences de finition et la préparation des bords doivent correspondre au mode d'usure.

Jaugeage, environnement et traçabilité

Lorsque les cibles approchent ±0,001 mm, considérez la mesure comme un système d'ingénierie :

• jaugeage: utiliser des micromètres/comparateurs calibrés adaptés aux microns ; documenter la technique de force.
• Environnement: la stabilité de la température est importante ; mesurer à des états thermiques définis.
• Traçabilité: conserver les enregistrements d'étalonnage et les registres d'inspection au niveau des pièces afin de pouvoir justifier la conformité des « bonnes pièces ».

Si vous achetez des composants de précision à l'international, la traçabilité et un flux de travail d'importation prévisible réduisent deux modes de défaillance courants : (1) vous ne pouvez pas prouver ce que vous avez reçu, et (2) les pièces arrivent en retard et forcent un plan de changement d'urgence.

Installation et entretien de la refendeuse

Contrôles d'arbre et de faux-rond

Le défaut de concentricité peut être déterminant pour l'empilement des couches. Une ligne de production de couches minces peut tolérer une variation modérée ; une ligne de production à grande vitesse et à faible largeur peut ne pas y être sensible.

For a deeper look at how central bore tolerance and ISO 286 fit selection affect assembled TIR—and a verification routine to keep runout repeatable across changeovers—see Central Bore Tolerance and Runout: Optimizing ISO 286 Fits for High-Speed Slitter Knives.

Que vérifier :

• État du tourillon (entailles, bandes d'usure).
• faces d'assise des épaules (bavures, débris coincés).
• État des roulements (chaleur, signatures vibratoires).
• Pack assemblé TIR après serrage.

Si vous avez besoin d'un rappel technique sur la façon dont l'alignement et le mouvement en amont du point de fente affectent les tolérances réalisables, Parkinson Technologies aborde les contraintes pratiques dans Achieving Tight Tolerances with Wrap Shear Slitting (2023).

Calibrage et rectification des entretoises

Le contrôle des entretoises est souvent l'amélioration la plus rentable car elle est à la fois mesurable et reproductible.

Une discipline d'espacement fonctionnelle :

• Mesurez chaque entretoise et marquer l'épaisseur réelle.
• Trier dans des bacs en fonction de la valeur mesurée (par exemple, par incréments de 0,001 mm).
• Construisez des voies en utilisant ensembles assortis plutôt que des tirages aléatoires.
• Mesurer à nouveau après tout dommage, polissage ou suspicion de bavure.

Le rodage (ou rectification) devient pertinent lorsque :

• You need repeatable lane widths across many packs,
• You want to reduce the number of shims used, or
• You need predictable behavior after torque.

Couple de serrage, chevauchement et alignement

Même une pile « parfaite » peut échouer si les biais d'assemblage ne sont pas contrôlés.

• Couple: définir une procédure (outil, valeur de couple, séquence) et la maintenir cohérente.
• Chevaucher and side clearance: définir la fenêtre de matériau et de processus ; vérifier après le serrage.
• Alignement: s'assurer que la relation entre les lames supérieure et inférieure est stable tout au long de l'exécution.

Un contrôle simple mais efficace consiste à enregistrer trois nombres à chaque configuration :

• pré-couple TIR
• TIR post-couple
• résultat de l'inspection de la largeur et des bords du premier article

Si ces trois éléments sont stables, votre budget de tolérance a des chances d'être réaliste.

For lines running thin films or nonwovens where holding a fixed clearance is impractical, see how spring-loaded zero-clearance setups handle this: Spring-Loaded Setup for Zero-Clearance Shear Slitting.

Économie et compromis face aux risques

Modèle OEE et de coût de rebut

Les problèmes de tolérance d'épaisseur cumulée engendrent généralement des coûts à trois niveaux :

• Ferraille: largeur hors spécifications ou défauts de bord.
• Temps d'arrêt: du temps supplémentaire pour obtenir le dédouanement et réempiler les paquets.
• Durée de vie de l'outillageLes frottements et les chocs réduisent la durée de vie des lames et augmentent la fréquence d'affûtage.

Un modèle rapide que vous pouvez appliquer :

• Coût des rebuts par heure = (taux de rebut %) × (débit) × (coût des matériaux)
• Coût du temps d'arrêt par événement = (minutes perdues) × (ligne $/minute)
• Delta du coût d'outillage = (réaffûtages supplémentaires + remplacements) × (coût unitaire)

Lorsque l'on quantifie ces trois éléments, il devient clair dans quels cas une « tolérance plus stricte » est avantageuse — et dans quels cas elle ne l'est pas.

Impacts sur les délais et les coûts d'outillage

Des tolérances plus strictes entraînent généralement une augmentation :

• temps de meulage et d'inspection,
• taux de rejet chez le fournisseur,
• exigences en matière de métrologie (et donc de coût).

Ils peuvent aussi réduire Le coût total serait atteint s'ils réduisaient suffisamment le temps de réglage et les rebuts pour compenser la prime d'outillage. La seule façon de le savoir est de lier les tolérances à des résultats mesurés (dispersion de largeur, taux de défauts de bord et temps de changement de série).

Flux de décision pour le niveau de précision

Utilisez ce processus de décision pour choisir un niveau de précision sans deviner :

1. Le défaut est-il clairement lié à faux-rond/alignement/propreté?

• Oui → commencez par régler le problème de la configuration et de la maintenance.
• Non → continuer.

2. La variation mesurée de la largeur d'une voie à l'autre est-elle corrélée à variation d'épaisseur du composant mesurée?

• Oui → réduire la marge de tolérance là où elle contribue le plus (souvent d'abord les entretoises).
• Non → continuer.

3. Votre système de mesure peut-il satisfaire aux exigences GR&R pour la bande de tolérance ?

• Non → mise à niveau des mesures et de l'environnement.
• Oui → continuer.

4. Le modèle « rebuts + temps d'arrêt » justifie-t-il le surcoût pour des composants plus précis ?

• Non → conserver une spécification pratique (±0,003 à ±0,005 mm) et améliorer les contrôles.
• Oui → viser ±0,001 mm avec une traçabilité complète et des contrôles de capacité.

Hypothèses et applicabilité (pour éviter une spécification excessive)

La fiabilité d'un calcul d'empilement dépend de ses hypothèses. Utilisez ce guide en respectant les limites pratiques suivantes :

• Pire scénario vs RSS: le pire des cas protège contre limites d'interférence strictes (risque de frottement/collision). Estimations RSS variation typique lorsque les contributeurs sont majoritairement indépendants.
• La corrélation est importante: des pièces provenant du même lot de rectification, une même procédure de serrage ou un biais de réglage constant peuvent engendrer des erreurs se déplacer ensembleSi vous observez une corrélation, le RSS peut sous-estimer les résultats ; utilisez le scénario le plus défavorable par sécurité et vérifiez avec des mesures réelles.
• Les cibles micrométriques nécessitent un système de mesure performant.: avant de préciser ±0,001 mm, confirmez votre méthode de mesure, contrôle de la force et conditions de température peut résoudre le problème de bande. Si l'appareil ne passe pas le test GR&R avec cette tolérance, vous devrez prendre des décisions basées sur le bruit.

Pour plus d'informations sur l'analyse des systèmes de mesure (GR&R/MSA) et les indices de capabilité (Cp/Cpk), voir la présentation générale de l'ASQ. Gage R&R, Description de l'AIAG Manuel d'analyse des systèmes de mesure MSA-4, de l'ASTM Guide E2782 pour l'analyse des systèmes de mesure (MSA)et le guide de JMP sur la capacité des processus.

Conclusion

La tolérance d'épaisseur cumulée en refendage multi-lames est un problème d'accumulation : de petites erreurs au niveau des lames, des entretoises, des cales, de la géométrie de l'arbre, du faux-rond et de l'état thermique s'additionnent et se traduisent par une dérive de largeur, des défauts de bord et une perte de TRS. La solution la plus rapide pour une meilleure stabilité consiste à considérer l'ensemble du système (composants, mesure et réglage) comme un seul budget de tolérance vérifiable.

S’appuyant sur l’expérience mesurée de Maxtor Metal en matière de soutien aux projets de découpe multi-lames, le contrôle de l’épaisseur des entretoises et la discipline d’assemblage permettent souvent d’obtenir des améliorations plus rapides que le simple resserrement de la tolérance d’épaisseur de lame sur le papier.

Mesures immédiates que vous pouvez appliquer dès cette semaine :

• Mesurer l'arbre et le TIR de l'ensemble assemblé avant et après le serrage.
• Mettre en place une discipline de mesure et de tri des entretoises (marquage de l'épaisseur réelle).
• Dans vos calculs de tolérance, séparez le pire cas (interférence franche) du RSS (variation attendue).
• Confirmer la GR&R avant de déclarer qu'une spécification au niveau du micron est « nécessaire ».

Guide de référence rapide (formules + liste de vérification de la configuration)

Mathématiques d'empilement de tolérance

• Tolérance d'empilement dans le pire des cas (sécurité contre les interférences matérielles) :

T_WC = Σ |t_i| (i = 1..n)

• Tolérance de pile RSS (variation attendue lorsque les contributeurs sont majoritairement indépendants) :

T_RSS = sqrt(Σ (t_i^2)) (i = 1..n)

Objectifs de tolérance d'épaisseur typiques (règle empirique)

Ce sont des points de départ ; vérifiez-les par rapport à vos spécifications de largeur de fente. et capacité de mesure.

• ±0,005 mmConversion générale où la rigueur de la préparation est forte et la marge de tolérance est importante.
• ±0,003 mm: lignes exigeantes ou empilements de couteaux/entretoises plus importants
• ±0,001 à ±0,002 mm: emplois ultra-précis seulement lorsque GR&R et la capacité des processus le justifient

Liste de contrôle de configuration (à enregistrer à chaque changement)

• Nettoyer les épaules, les faces d'assise et les entretoises (sans bavures ni débris coincés).
• Enregistrer pré-couple TIR et TIR post-couple
• Vérifier le chevauchement/le jeu latéral après le serrage.
• Mesure largeur du premier article + effectuer un contrôle des bords (bavures/peluches/déchirures)
• épaisseur réelle des entretoises (jeux mesurés et appariés)

Pour éviter que les améliorations ne s'estompent, conservez ces documents :

• enregistrements d'inspection des composants (épaisseur, parallélisme, finition)
• Rapports d'étalonnage des jauges et de GR&R
• fiches de contrôle de configuration (méthode du couple, TIR, résultats du premier article)
• Feuille de calcul du budget de tolérance liée à vos spécifications de largeur de fente

FAQ

Question: Qu'est-ce que la tolérance d'épaisseur cumulative dans le refendage ?

Réponse: Il s'agit de la variation totale possible de la hauteur d'une pile assemblée de couteaux/entretoises après avoir combiné toutes les tolérances d'épaisseur individuelles et les effets de montage. Dans le refendage multi-couteaux, cette variation cumulative peut décaler les positions axiales suffisamment pour modifier les jeux et la largeur de coupe.

Question: Comment calculer le cumul de tolérances pour plusieurs entretoises et couteaux ?

Réponse: Utilisez la méthode du pire cas (somme des tolérances absolues) pour vous protéger contre les limites d'interférence dure, et la méthode RSS (racine carrée de la somme des carrés) pour estimer la variation attendue lorsque les contributeurs sont indépendants et que le processus est stable. Validez ensuite avec des pièces mesurées et les résultats de premier article.

Question: Analyse de tolérance Worst-case vs RSS : laquelle dois-je utiliser pour l'outillage de refendage ?

Réponse: Utilisez la méthode "worst-case" (pire cas) lorsqu'une perte de jeu pourrait entraîner des frottements ou des collisions, car elle est conservative. Utilisez la méthode RSS pour estimer la variation typique de largeur en production stable, car elle reflète la façon dont les variations aléatoires se comportent généralement.

Question: Comment le faux-rond de l'arbre (TIR) affecte-t-il la largeur de coupe et les bavures ?

Réponse: Le faux-rond crée une variation axiale dynamique pendant la rotation de la pile, ce qui peut faire sortir les jeux de la fenêtre opérationnelle stable. Cela peut provoquer des frottements intermittents, des bavures, une surchauffe et une usure accélérée, même si les tolérances d'épaisseur semblent correctes sur le papier.

Question: Quand une tolérance d'épaisseur de couteau de ±0,001 mm est-elle réellement nécessaire ?

Réponse: Elle est nécessaire lorsque votre fenêtre de processus de largeur/tranchant est étroite, que votre nombre de couteaux rend l'erreur cumulative significative, et que vous pouvez prouver (par mesure et corrélation) que la variation d'épaisseur — et non l'alignement ou la tension — est le facteur dominant. Cela nécessite également un système de mesure capable de résoudre les microns.

Question: Quel GR&R dois-je attendre si j'essaie de contrôler une épaisseur au niveau du micron ?

Réponse: La variation de votre système de mesure doit être faible par rapport à la plage de tolérance, sinon vous prendrez des décisions erronées basées sur le bruit de mesure. Si le GR&R est médiocre, améliorez le choix de l'instrument, le bridage (fixturing), la méthode et le contrôle de la température avant de durcir les spécifications des composants.

Question: Pourquoi les entretoises causent-elles autant d'erreurs d'empilage dans le refendage multi-couteaux ?

Réponse: Parce qu'il y en a beaucoup en série. Même une petite tolérance par entretoise devient importante lorsqu'elle est multipliée sur toute la pile ; par conséquent, des entretoises mesurées et appariées offrent souvent une meilleure amélioration que le simple durcissement des spécifications d'un seul couteau.

Question: Comment réduire la variation de la largeur de coupe sans acheter de nouveaux couteaux ?

Réponse: Commencez par les contrôles de configuration : nettoyez les faces d'appui, vérifiez le TIR de l'arbre et de la pile, standardisez le couple de serrage et calibrez/triez les entretoises selon leur épaisseur mesurée. Ces étapes réduisent souvent la variation plus rapidement que le changement de fournisseur ou de matériau. De plus, vérifiez si la géométrie du biseau du couteau correspond à la résistance mécanique du profil de votre matériau.

À propos de l'auteur

Ingénieur après-vente : Jerry Chu
Titre: Spécialiste du support technique
Organisation: Service après-vente
Examiné par : Équipe d'assurance qualité Maxtor Metal
Expérience: 10 ans d'expérience dans divers secteurs (fabrication de papier, broyage de plastique, refendage de métaux, travail du bois). Spécialisée dans la résolution de problèmes rencontrés sur site, tels que les bavures de coupe et la poussière excessive.
Certifications: PMP, CMRP
