Numero di denti della fresa rotativa per velocità di linea e lunghezza del granulo

Il numero di denti della fresa rotativa (quanti coltelli/denti sono presenti sul rotore) è una delle leve più rapide a disposizione per stabilizzare la lunghezza del granulo su un pellettizzatore a spaghetti — ed è il modo più pulito per rimanere entro un limite realistico di RPM della fresa. Se si sbaglia questo parametro, lo si noterà immediatamente: variazione di lunghezza (granuli lunghi/corti), code, più polveri e una maggiore probabilità di arresti intempestivi dovuti al fatto che la stazione di taglio lavora al di fuori della sua finestra di stabilità.

Il legame è pura cinematica. La lunghezza del granulo è determinata da quanto avanza lo spaghetto tra un taglio e l'altro, e la frequenza di taglio è definita dagli RPM della fresa moltiplicati per il numero di denti. Come riassunto da MAXTOR METAL nella sua guida alle frese rotative, la lunghezza del granulo varia in modo proporzionale al rapporto tra la velocità di alimentazione, gli RPM della fresa e il numero di coltelli.

Di solito si regola il numero di denti quando il processo spinge verso gli estremi: maggiore velocità di linea, granuli più piccoli o un limite rigido di RPM. Anche i materiali abrasivi, ad alto contenuto di carica e riciclati tendono a spostare la finestra “stabile”, poiché si deve trovare un compromesso tra un taglio netto e l'usura, la micro-scheggiatura e l'accumulo di calore sul tagliente.

La buona notizia è che è possibile convalidare rapidamente la scelta del numero di denti sulla macchina con pochi semplici controlli: misurare la lunghezza effettiva del granulo, monitorare l'andamento di polveri/code a impostazioni costanti e verificare che il gioco e l'eccentricità (runout) non vanifichino i calcoli teorici.

Ambito e ipotesi (per la riproducibilità): Le relazioni seguenti presuppongono che la velocità reale dello spaghetto alla fresa (V) sia nota (nessuno slittamento significativo sui rulli di alimentazione), la geometria del coltello/controcoltello sia stabile e l'obiettivo sia il controllo della distribuzione della lunghezza dei granuli (non solo una media). Verificare sempre rispetto al manuale OEM del pellettizzatore specifico e alle procedure di sicurezza.

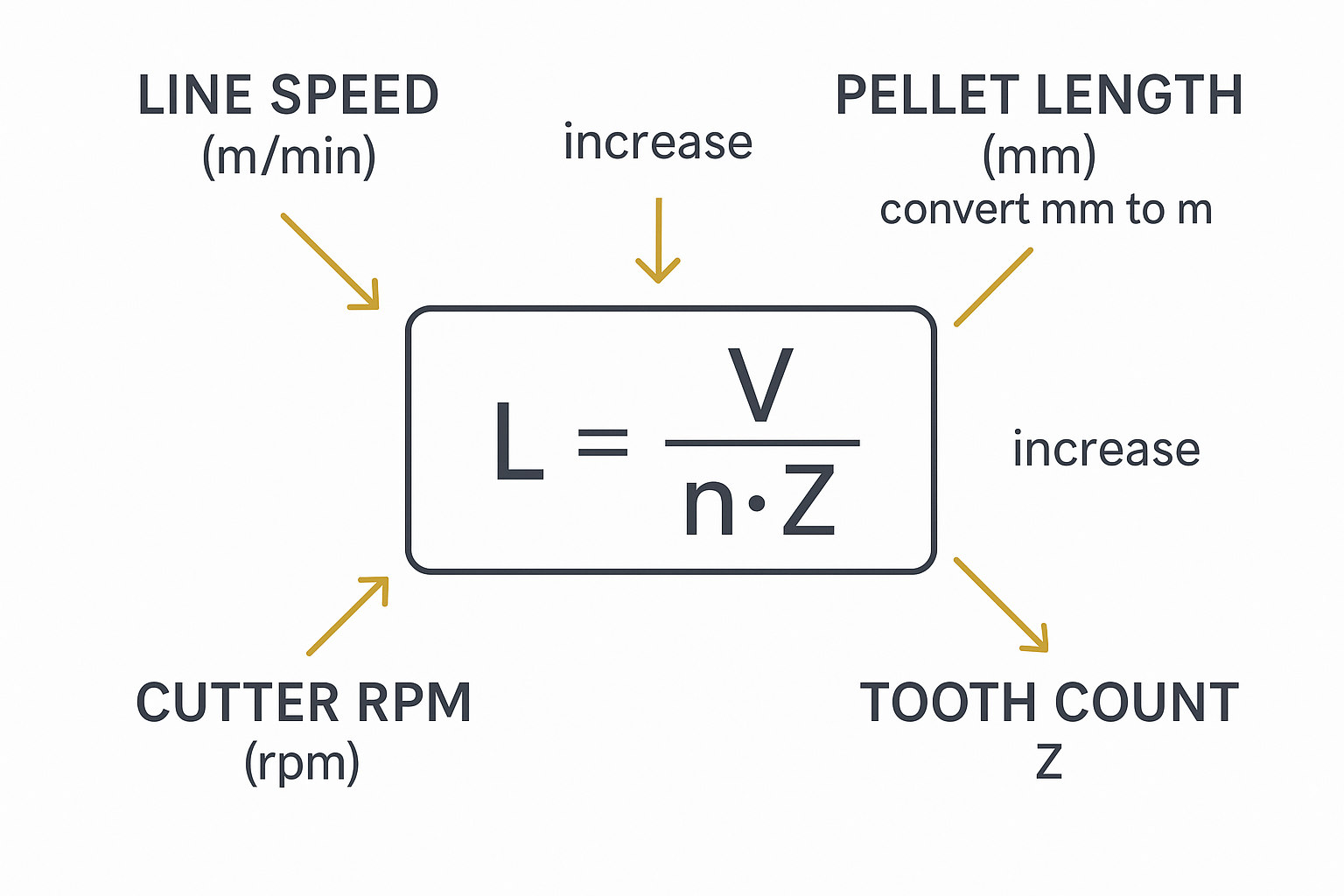

Il legame cinematico

Formula principale e unità di misura

Definizione delle variabili:

• V = velocità di linea dello spaghetto alla fresa (m/min)
• L = lunghezza target del granulo (mm)
• n = velocità del rotore della fresa (rpm)
• Z = numero di denti (denti/coltelli sul rotore)

I tagli al minuto sono:

• f = n · Z (tagli/min)

La lunghezza del granulo è la distanza di avanzamento per ogni taglio:

• L(m) = V / (n · Z)

Per utilizzare L in mm, convertire: L(mm) = 1000 · V / (n · Z).

Conclusione chiave: Se V è fisso, è possibile accorciare i granuli solo aumentando gli RPM della fresa (n), aumentando il numero di denti (Z), o entrambi.

Interazioni tra le variabili

Le interazioni sono lineari e prevedibili:

• Aumento V → i granuli diventano più lunghi (a meno che non si aumenti n o Z per compensare).
• Aumento n → i granuli diventano più corti (fino a raggiungere vibrazioni/rumore, problemi termici o il limite dell'azionamento).
• Aumento Z → i granuli diventano più corti a parità di n (spesso il modo più pulito per ridurre gli RPM richiesti).

Due note pratiche sono importanti nelle linee reali:

1. “V alla fresa” è il valore reale. Se gli spaghetti slittano sui rulli di alimentazione o vengono tirati dal trascinamento a valle, la lunghezza del granulo misurata non corrisponderà al calcolo.
2. La dispersione meccanica predomina quando si è troppo aggressivi. Una volta che n è sufficientemente alto, qualsiasi eccentricità (runout), variazione del gioco o deviazione dello spaghetto si manifesta come variazione di lunghezza e produzione di polveri.

Esempio pratico

Utilizziamo un valore predefinito di produzione comune, mantenendo il sistema metrico:

• Velocità di linea V = 40 m/min (all'interno dell'intervallo comunemente specificato di 20–80 m/min)
• Lunghezza target del granulo L = 3 mm (un obiettivo standard comune)

Una specifica del fornitore che riflette questa tipica finestra è la Techlab Systems “Pelletizing Systems” guide (20–80 m/min; 1–6 mm).

First convert L to meters:

• L = 3 mm = 0.003 m

Compute required cuts per minute:

• f = V / L = 40 / 0.003 ≈ 13,333 cuts/min

Now translate that into RPM for a few common tooth counts:

• Se Z = 12 → n = f / Z ≈ 13,333 / 12 ≈ 1,111 rpm
• Se Z = 24 → n ≈ 556 rpm
• Se Z = 30 → n ≈ 444 rpm

The point isn’t that you “should run” those RPMs; it’s that tooth count is what brings the required RPM back inside your machine’s stable operating window.

Quick sizing table (copy/paste)

Use this as a fast check before you change hardware. Compute:

• n_req (rpm) = 1000 · V(m/min) / (L(mm) · Z)

If your n_req is too close to your practical ceiling, increase Z (if available) to regain stability margin before pushing RPM.

Field example (anonymized, qualitative)

In day-to-day support, a common pattern is that pushing line speed without rebalancing cut frequency forces rotor RPM toward the unstable end of the machine’s range. In those cases, moving to a higher tooth count (Z) to bring RPM back down typically improves length consistency (tighter distribution), reduces tails/longs, and lowers fines—provided knife condition, clearance, and strand cooling are kept consistent.

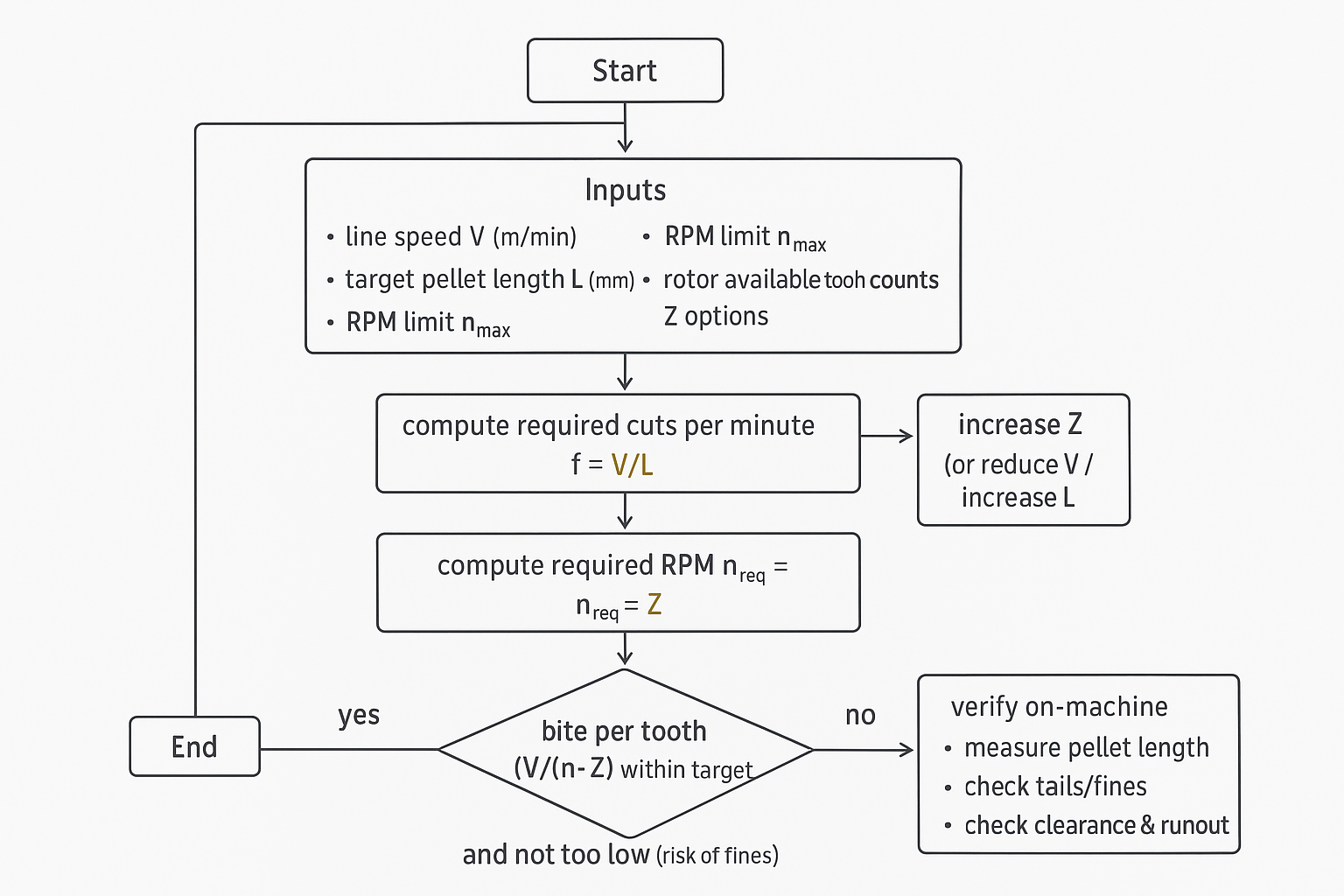

Flusso di lavoro per la selezione

Define inputs

Lock the inputs before you touch hardware:

• V (m/min): measure or confirm actual line speed at the cutter, not just extruder RPM.
• L (mm): define what “pellet length” means for your QA (average length, max length, or distribution).
• n_max (rpm): the practical rotor RPM ceiling for your pelletiser (drive limit and stability limit).
• Available Z: what tooth counts you can actually install (rotor design, inserted blades, knife pockets).

If you’re running recycled or high-fill materials, also treat these as “inputs” because they shrink the stable window:

• Abrasiveness / filler level (wear and micro-chipping risk)
• Strand temperature at entry (smear vs brittle fracture)
• Strand count and strand diameter consistency

Select rotary cutter tooth count

1. Compute the required cut frequency:

• f = (V / L(m)) cuts/min

2. For each available tooth count Z, compute the required rotor speed:

• n_req = f / Z giri al minuto

3. Choose the smallest Z that keeps n_req comfortably below your practical ceiling.

Why “comfortably”? Because you need margin for normal variation: line speed drift, strand swell, and gradual wear that increases cutting force.

If no available Z puts you below the RPM ceiling, you only have three real options:

• reduce V (throughput hit)
• increase L (pellet spec change)
• change rotor hardware (different tooth count range)

Verify RPM and bite per tooth

Even when n_req is acceptable, you still need a rationality check on “bite per tooth” — the strand advance per cut. In this context it’s the same value you are targeting (pellet length), but it’s useful to treat it as a stability variable:

• Very small bite (very high cut frequency) can raise fines and heat if clearance or edge condition isn’t controlled.
• Very large bite (low cut frequency) can raise tails and “squeeze” deformation, especially on soft or warm strands.

Do three on-machine checks before you declare success:

1. Length check: collect 50–100 pellets after conditions stabilise. Define your QA statistic (e.g., mean + standard deviation, or P90/P95 length) and measure with a consistent method (calipers or optical measurement).
2. Fines/tails check: trend fines as a mass % using a consistent screen/sieve cut (or your plant’s standard) and count tails/longs at constant V, n, Z.
3. Mechanics check: confirm knife-to-bed clearance and rotor runout are within your machine’s capability; if you can’t hold them, the calculation won’t hold either.

Neutral references (for further reading): Bay Plastics Machinery explains strand pelletizer setup and the relationship between feed speed, cutter speed, and pellet length in “Basics of Strand Pelletizing” (BPM Training PDF). MAAG Group provides OEM documentation on strand pelletizing systems, strand draw-in, and cutting station fundamentals in “JSG — Automatic Dry Cut strand pelletizing system” (MAAG PDF) E “M-ASG — Strand pelletizing system” (MAAG PDF).

Trial log template (copy/paste)

Use a simple one-line log per trial so you can compare changes over time.

Tip: keep the sampling point and measurement method identical for every trial; otherwise the “improvement” may just be measurement noise.

Vincoli e materiali

Overlap and clearance

Tooth count can’t compensate for a cutting station that is geometrically unstable.

If clearance varies across the bed knife, you’ll see a “mixed mode” cut: some strands shear cleanly, others tear or smear, so pellet length scatter increases even when the setpoints are steady. In abrasive duty, the problem is amplified because edge wear increases clearance sensitivity.

MAXTOR METAL documents PM tool steel (HRC 60–63), micro‑hone 0.005–0.02 mm, Ra <0.2 µm, and run‑out/parallelism checks ≤0.02–0.05 mm.

See the high‑filler note.

Dynamics and strand count

Tooth count changes the cutting frequency. As frequency rises, dynamic effects matter more:

• More strands means more opportunities for one strand to wander, stick, or arrive hotter/softer than the rest.
• If strand count is high and cooling is uneven, the cutter sees a mix of “easy” and “hard” cuts, which can excite vibration and show up as length variation.
• At higher frequency, any eccentricity/runout becomes a length modulator: every revolution repeats the same error pattern.

Operationally, the fastest way to detect a dynamics problem is to hold V and n constant and watch whether pellet length scatter correlates with rotor position (periodic) or with strand events (random).

Knife materials and tolerances

Abrasive and recycled materials usually force a compromise: you want a robust edge that resists micro-chipping, but you also need tight geometry so the cut stays a shear, not a tear.

For procurement and QC discussions, it’s useful to frame tolerance as “system-appropriate,” not “as tight as possible.” MAXTOR METAL’s guida alla tolleranza delle lame industriali gives example tolerance bands and inspection notes that can help you specify what you actually need (and verify it on receipt).

A neutral, practical supplier check is to request: material certificate, heat-treatment report, hardness scan, and a dimensional/flatness report aligned to your machine’s bed-knife and rotor interface.

Conclusione

Choosing rotary cutter tooth count is a controlled trade between kinematics (hit the pellet length) and stability (stay inside your RPM and mechanical limits). Start with the math, then pick the smallest Z that keeps required RPM out of the red zone — and leave margin for drift and wear.

To stabilise pellet size and reduce fines, validate on the machine with simple checks: measure pellet length distribution, trend tails/fines at fixed settings, and confirm clearance/runout are good enough for the calculation to be meaningful.

For abrasive/high-fill and recycled materials, expect the stable window to narrow. You’ll typically bias toward more robust knife materials and tighter, verifiable geometry, then re-tune Z and n to keep the cut clean without pushing RPM into a vibration or heat problem.

If you need a documented reference point for knife materials and measurable geometry targets in abrasive duty, MAXTOR METAL publishes practical notes you can use as a checklist when you’re qualifying any supplier.
