Biséis simples, duplos e compostos para facas circulares slitter: Um modelo de seleção e configuração baseado na rigidez do material

Como usar este guia (escopo e pressupostos)Os intervalos e as etapas de resolução de problemas abaixo são pontos de partida práticos para facas de corte circulares Em linhas de conversão típicas, as configurações ideais reais dependem do projeto da sua máquina (rigidez do suporte, excentricidade, pilha de espaçadores), suporte da bobina e variabilidade do substrato — sempre valide com um teste controlado e altere uma variável de cada vez.

Nota de Engenharia: Para especificações detalhadas da lâmina, incluindo padrões de excentricidade axial e classes de materiais, consulte Facas de corte circular de precisão da Maxtor Metal.

Se você está tentando cortar bordas mais limpas com menos trocas de ferramenta, a solução mais rápida geralmente não é uma máquina nova, mas sim adequar a geometria da borda ao comportamento do material sob tensão. Maxtor Metal Observa-se o mesmo padrão em linhas de filmes, não tecidos, têxteis e laminados: um chanfro que funciona perfeitamente em uma tela macia pode lascar, esfregar ou criar rebarbas no momento em que a rigidez aumenta.

• Por que a geometria da aresta é importante para o tempo de atividade, controle de rebarbas e custo total de propriedade (TCO).

A geometria da aresta define como a lâmina penetra na fibra, como as forças se distribuem e se o corte permanece estável à medida que a aresta se desgasta. Ela também controla os custos dos defeitos mais comuns — este é o cerne da questão. geometria da lâmina de controle de rebarba de corte. Uma incompatibilidade se manifesta como desperdício recorrente: trocas não planejadas de lâminas, desvio de largura, fiapos/pó nas bordas, entupimentos a jusante e sucata.

• Como a rigidez e a configuração do material influenciam as escolhas de bisel simples, duplo ou composto.

A rigidez altera o "suporte" necessário para a borda. Bordas flexíveis se beneficiam de uma entrada com baixa força e bom suporte contra vibrações. Bordas rígidas penalizam bordas frágeis e amplificam o empuxo lateral, a perda de sustentação e a sobreposição excessiva.

• O que este guia oferece: uma estrutura de seleção com parâmetros iniciais.

Você encontrará uma maneira rígida de escolher. bisel simples, bisel duplo, ou composto/micro-bisel geometria, além de janelas de configuração e verificações que mantêm a qualidade do corte estável conforme as condições mudam. Em todo o processo, trate-o como um Lâmina de corte com bisel simples vs. bisel duplo vs. bisel composto Problema de seleção — não existe um ângulo de retificação único que sirva para todos os casos.

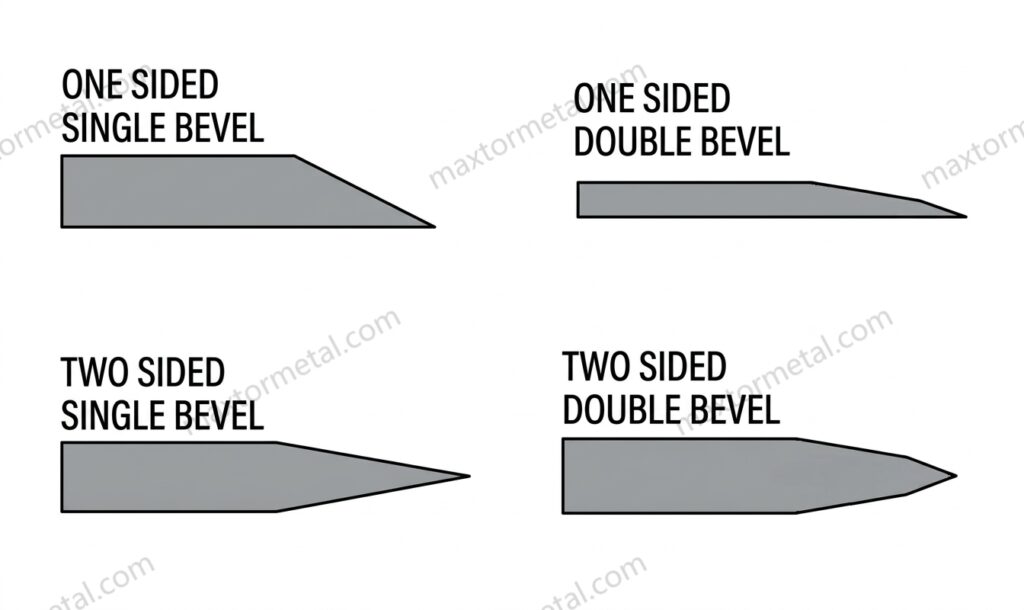

Mecânica de corte (geometria de bisel para facas de corte circular)

mecânica de bisel simples

Um único bisel é direcional por natureza. Um lado da aresta realiza a maior parte do "trabalho", o que pode fazer com que a entrada inicial pareça precisa e eficiente — especialmente em tecidos mais macios.

A desvantagem é a força lateral. Os biséis simples podem "direcionar" o corte se o guia da fibra, o alinhamento da lâmina ou a carga lateral não forem controlados. É por isso que os biséis simples são frequentemente descritos como entregueA orientação de montagem é importante, e inverter a direção pode alterar a qualidade da borda.

Bordas assimétricas podem apresentar comportamento direcional: um ângulo de cunha irregular altera a forma como as forças de corte se distribuem na chapa, o que pode influenciar o rastreamento se o alinhamento e a carga lateral não forem controlados.

balança de dupla inclinação

Um bisel duplo divide a cunha de maneira mais uniforme. Na prática, isso geralmente significa:

• Rastreamento mais neutro (menor tendência a puxar para um lado)
• Melhor tolerância a pequenos erros de alinhamento.
• Qualidade de borda mais consistente em todas as mudanças de direção.

O corte em bisel duplo costuma ser a opção "básica" mais segura quando se precisa de qualidade estável em diversos materiais, larguras ou variações de configuração entre turnos.

Suporte composto/micro-chanfro

As arestas compostas (geralmente um bisel principal mais um pequeno bisel secundário na ponta) são uma forma de manter a entrada afiada, ao mesmo tempo que proporcionam maior suporte à aresta.

Pense nisso como "afiado onde importa, reforçado onde falha". Quando a rigidez ou a abrasividade são altas, um microbisel pode reduzir lascas e arredondamento prematuro sem transformar a faca em uma cunha cega.

Seleção orientada pela rigidez

Mapeamento da rigidez para a geometria (escolha do chanfro pela rigidez do material)

Não é preciso um laboratório para classificar a rigidez. Para a maioria das linhas de conversão, uma classificação prática utiliza:

• Calibre / espessura (tela rápida)
• Comportamento de manipulação (sensação de curvatura/balanço)
• Comportamento da máquina (tremor, borda instável, sensibilidade à tensão)

Para papel e cartão, a rigidez é frequentemente especificada usando métodos padronizados de resistência à flexão (por exemplo, normas de rigidez de papel/cartão da ISO, como...). ISO 2493-2:2020 (Aparelho de teste tipo Taber) e os princípios mais amplos em ISO 5628:2019), o que ajuda quando você precisa comparar notas objetivamente.

Um mapeamento útil do chão de fábrica tem a seguinte aparência:

• MacioFilmes/folhas finas, não tecidos de baixa gramatura, telas elásticas (propensas a ondulações)
• Médio: a maioria dos filmes de embalagem, papéis revestidos, não tecidos de granulometria média
• RígidoPranchas, laminados rígidos, compósitos de alta espessura (danos nas bordas/poeira tornam-se predominantes)

Quando optar pelo bisel simples

O corte em bisel simples é mais eficaz quando você precisa de uma entrada limpa e com pouca força, e pode controlar a direção e o suporte.

Prefira o chanfro simples quando:

• A web é macio e sensível ao esmagamento ou deformação da borda
• Você deseja uma forte “mordida” inicial com uma carga de corte menor.
• A linha segue uma direção dominante e você pode manter a orientação da faca consistente.

Sinais de alerta para bisel simples:

• A qualidade da borda muda quando você inverte a direção.
• Você está compensando com carga lateral extra ou sobreposição extra.
• Você verá um aumento de rebarbas/fiapos à medida que a borda se desgasta (ponta frágil ou orientação incorreta).

Uso bidirecional versus uso com uma mão específica

Se o seu processo inverte a direção (ou se você troca a orientação da lâmina superior/inferior com frequência), é aí que o bisel único costuma causar confusão.

• Bisel simples: tratar como entregue. Marque a orientação da lâmina no registro de ferramentas e no mapa do eixo/espaçador.
• Bisel duplo: normalmente mais bidirecional e indulgente.
• CompostoDepende se a base é simples ou dupla; um bisel simples composto ainda se comporta como se fosse de mão única.

Dica profissionalSe os operadores não conseguirem manter a orientação do bisel consistente durante as trocas de ferramenta, um bisel duplo ou um bisel duplo composto geralmente reduz os "defeitos misteriosos" mais do que qualquer microajuste.

Parâmetros de configuração

Janelas de corte por cisalhamento

Para uma análise mais detalhada sobre como ajustar as variáveis de engajamento, consulte Otimizando a profundidade de sobreposição e a folga lateral..

Janelas iniciais práticas (sobreposição e carregamento lateral)

Use estes gamas iniciais Como primeira etapa, ajuste com base na qualidade da borda e nos sinais de calor/fricção:

• Redes flexíveis (ex.: filme PE): sobreposição 0,30–0,50 mm; luz side load. On soft or compliant webs where maintaining zero-clearance contact under tension variation is a challenge, a spring-loaded holder system can stabilize the cut point; see Configuração com mola para corte longitudinal sem folga.
• Telas de rigidez média (ex: BOPP/CPP): sobreposição 0,45–0,70 mm; médio carregamento lateral
• Telas rígidas/laminadas (ex.: PET/laminados): sobreposição 0,60–0,90 mm; médio-alto carregamento lateral

Ordem de ajuste (minimizar o desgaste desnecessário):

1. Reduza a sobreposição se observar poeira/partículas finas, marcas de calor ou acúmulo de material derretido.
2. Verificar alinhamento/desvio e limpeza do espaçador
3. Aumente a sobreposição ou a carga lateral apenas até o mínimo necessário para estabilizar o corte.

Nota: A expressão “carga lateral” aqui é intencionalmente expressa em níveis relativos, pois diferentes fabricantes utilizam escalas e unidades diferentes.

O corte por cisalhamento é bem-sucedido quando se obtém uma verdadeira ação de tesoura: alinhamento, sobreposição/penetração controlada, carga lateral mínima e estável e empilhamento consistente de espaçadores.

Comece com esta ordem (altere uma variável de cada vez):

1. Verifique o estado da faca (fio, entalhes) e acabar
   • Para a seleção do ajuste do furo (H7/h6 vs H7/g6) e a rotina de montagem que mantém a TIR repetível entre as mudanças, consulte Tolerância e excentricidade do furo central: ISO 286. Adequado para facas de corte longitudinal..
2. Verifique se os suportes/espaçadores estão limpos e paralelos (consulte tolerância de espessura cumulativa (para pilhas de várias facas)
3. Defina a sobreposição/penetração de forma conservadora.
4. Adicione apenas a carga lateral necessária para manter a estabilidade.
5. Ajuste a relação entre tensão e velocidade

Para uma lógica de configuração mais aprofundada e resolução de problemas, mantenha suas anotações de configuração alinhadas com as práticas de medição padronizadas para propriedades da bobina e geometria da máquina (por exemplo, padrões de teste de rigidez e espessura e rotinas consistentes de excentricidade/inspeção).

Sintomas → prováveis primeiros ajustes:

• Rebarba ou aspereza acentuada na bordaPrimeiro, reduza a sobreposição excessiva; depois, verifique a folga/alinhamento e a nitidez das arestas.
• Pó/partículas finasA sobreposição ou a carga lateral geralmente são excessivas para a rigidez da fita; verifique se as lâminas não estão se roçando.
• Corte incompleto / etiqueta intermitenteSobreposição muito baixa, carga lateral muito baixa ou lâminas sem fio.

Se você deseja uma sequência passo a passo baseada em verificações práticas, o guia Maxtor Metal é a solução. guia de configuração de corte por cisalhamento É uma boa referência complementar.

Detalhes sobre esmagar/pontuar

O corte por esmagamento/risco é feito por pressão: uma faca entra em contato com uma bigorna e separa o material por deformação controlada. É mecanicamente mais simples, mas não tolera erros quando a pressão é usada como substituto da afiação.

Pontos de partida que se mantêm válidos em várias linhas:

• Guarde a faca. tão preciso quanto o processo permite; Não force uma lâmina cega com pressão.
• Usar pressão/penetração mínima que produz um corte estável.
• Se a poeira subir à medida que você aumenta a pressão, geralmente significa que você passou do ponto ideal.

No corte por esmagamento/riscação, mantenha a seleção do ângulo e as configurações de pressão vinculadas ao comportamento de deformação do substrato e à espessura medida. Para a medição da espessura, use um padrão apropriado para a família de materiais (por exemplo, ISO 4593 para medição da espessura de filmes/folhas plásticas por escaneamento mecânico, ou ISO 5084 para espessura têxtil e não tecida sob pressão especificada).

Acabamento e revestimentos de borda

O acabamento da borda é importante porque altera o atrito e a rapidez com que a bobina aquece ou arrasta no ponto de corte.

Adote uma mentalidade de seleção simples:

• Se você vir borda de fusão ou marcas de calor em filmes, verifique primeiro as fontes de atrito (pressão, sobreposição, condição da borda, limpeza) antes de alterar a geometria.
• Se você vir desgaste abrasivo (arredondamento de borda, crescimento da faixa de polimento) em materiais preenchidos, uma borda reforçada (bisel composto/microbisel) geralmente mantém a qualidade por mais tempo.

Se você estiver especificando novas ferramentas, mantenha a solicitação mensurável:

• Geometria da aresta (simples/dupla/composta)
• Aplicação alvo e família de substratos
• Métricas de qualidade que lhe interessam (rebarbas, penugem, poeira, tolerância de largura)
• Surface coatings (DLC or PTFE) add another layer to this selection: a coating that works on one substrate type can degrade quickly on another depending on whether your line is wear-limited or transfer-limited. For a selection framework with field case data, see DLC vs PTFE Coatings for Slitting Blades: Engineer’s Guide.

Para leitores que avaliam opções de fornecimento e especificações, a Maxtor Metal's facas e lâminas circulares Esta página é o ponto de partida ideal para formatos de facas circulares e possibilidades de personalização.

Manuais de materiais

Filmes e folhas

O que costuma ser mais importante é o controle da vibração, uma entrada precisa na curva e evitar o aquecimento/atrito.

Guia inicial:

• Filmes finos e maciosBisel simples ou composto com entrada afiada; mantenha o contato leve e o suporte da lâmina estável.
• Folhas ou laminados de folhaO suporte da aresta torna-se mais importante; o bisel duplo ou composto geralmente reduz o crescimento de rebarbas ao longo do tempo.

Defeitos comuns por faixa de rigidez (o que verificar primeiro):

• teias maciasEstiramento das bordas; acúmulo de poeira derretida (frequentemente devido a sobreposição/pressão excessiva ou fricção/esfregamento)
• teias de rigidez média: rebarba; poeira
• Teias rígidas: rebarba; corte incompleto / rachaduras na borda

Medidas de segurança que evitam o desperdício de ensaios clínicos:

• Confirme a estabilidade da tensão antes de culpar a faca.
• Monitore a condição das bordas ao longo do tempo e da metragem; telas macias podem mascarar o desgaste até que os defeitos se tornem evidentes.

Papel/cartão e laminados

Papel e cartão geralmente se beneficiam de uma ação de cisalhamento estável e folga consistente. Os laminados podem ser "rígidos no geral", mas ainda assim possuem camadas frágeis que lascam as bordas ou criam poeira.

Guia inicial:

• Papel de gramatura média / papel revestidoO chanfro duplo é uma linha de base estável comum.
• Laminados rígidos / estruturas em forma de placaBisel duplo composto ou robusto; reduzir a sobreposição excessiva para controlar a poeira.

Principais verificações de qualidade:

• Pó na borda versus rebarba: o pó geralmente indica configurações muito agressivas, e não apenas a geometria da borda.
• Se as bordas da fenda ficarem irregulares, verifique a nitidez das bordas e o alinhamento do suporte antes de aumentar a pressão.

Têxteis/não tecidos e elastômeros

Miniestudo de caso: spunbond de PP de grau higiênico (25 g/m²) a 380–520 m/min

Nota sobre os dados: Os dados abaixo são referentes ao apoio do projeto Maxtor Metal a um fabricante de não-tecidos para fins de higiene; o nome do cliente foi omitido.

Uma empresa de conversão de não-tecidos higiênicos em operação. PP spunbond ~25 g/m² (sobre 0,18–0,22 mm, sem enchimento) utilizou a fita cortada em um processo de laminação de folha traseira onde a limpeza da borda afetava a estabilidade do rebobinamento e a colagem ultrassônica subsequente.

Noções básicas de linha (configuração de cisalhamento/enrolamento): Largura da bobina de 3.200 mm, aproximadamente 20 pistas (larguras de pista de 90 a 160 mm), suportes da faca superior com carregamento pneumático. A linha operava a uma velocidade de 380 a 520 m/min; a equipe também utilizou uma sobrevelocidade de aproximadamente 3 a 4% na faca inferior para estabilizar o ponto de corte.

Nota da indústria: Um princípio comumente citado no corte por cisalhamento é que uma pequena sobrevelocidade da faca inferior (3–5%) Estabiliza o ponto de corte e evita a flambagem da alma nesse ponto.

Análise do antes e depois (principais métricas):

O que mudou (as ações que importaram):

• Geometria: padrão bisel duplo → bisel composto Lâmina superior (ângulo principal de aproximadamente 45° com um pequeno alívio/micro-bisel de aproximadamente 15°)
• Sobreposição: movida para uma janela estável de 0,35–0,50 mm (Regra: não aumente a sobreposição primeiro quando aparecerem fiapos — verifique primeiro a deriva da tensão e o acúmulo de fiapos)
• Carga lateral: média-alta → leve-médio, visando a pressão mínima necessária para manter a pressão de fechamento adequada.
• Controles de processo: variação de tensão de desenrolamento mantida em ±5%, rampa de aceleração mais lenta, alinhamento aprimorado do rolo espalhador e um perfil de rebobinagem cônico ajustado
• Regras do operador: limpeza de fiapos na zona de corte a cada 4 horas, Inspeção de facas a cada troca de turno e interrupção da produção após a detecção do primeiro microchip.

Duas soluções rápidas comuns pioraram a situação:

• Aumentar a carga lateral para níveis elevados reduziu temporariamente a formação de fios, mas aumentou o aquecimento, a produção de fiapos e o desgaste.
• O aumento da sobreposição de ~0,45 mm para ~0,90 mm eliminou as marcações intermitentes, mas começou a... comprima e aplique nas contas. a borda e o desgaste acelerado.

Ponto principal: A geometria de bisel composto ampliou a janela operacional estável, mas não conseguiu compensar a tensão instável (por exemplo, deriva >±7%) ou o alinhamento inadequado do suporte acima de ~520 m/min.

Esses materiais costumam apresentar problemas como descamação, formação de fios e desgaste das bordas — sintomas que podem dar a impressão de uma lâmina cega, mesmo quando a faca está afiada.

Guia inicial:

• Não tecidos (macios)Uma entrada afiada ajuda; um bisel simples pode funcionar bem se a direção for controlada.
• Têxteis (resistentes, fibrosos)O bisel duplo ou composto geralmente mantém a qualidade do fio por mais tempo.
• Elastômeros: concentre-se em minimizar o arrasto e controlar a tensão; uma borda apoiada reduz a aderência.“

⚠️ AvisoAo tentar eliminar o desgaste irregular/fios na borda, evite o instinto de aumentar a carga lateral ou a pressão. Isso pode mascarar a causa principal (suporte da tela, alinhamento, geometria da borda) e acelerar o desgaste.

Decisão e TCO

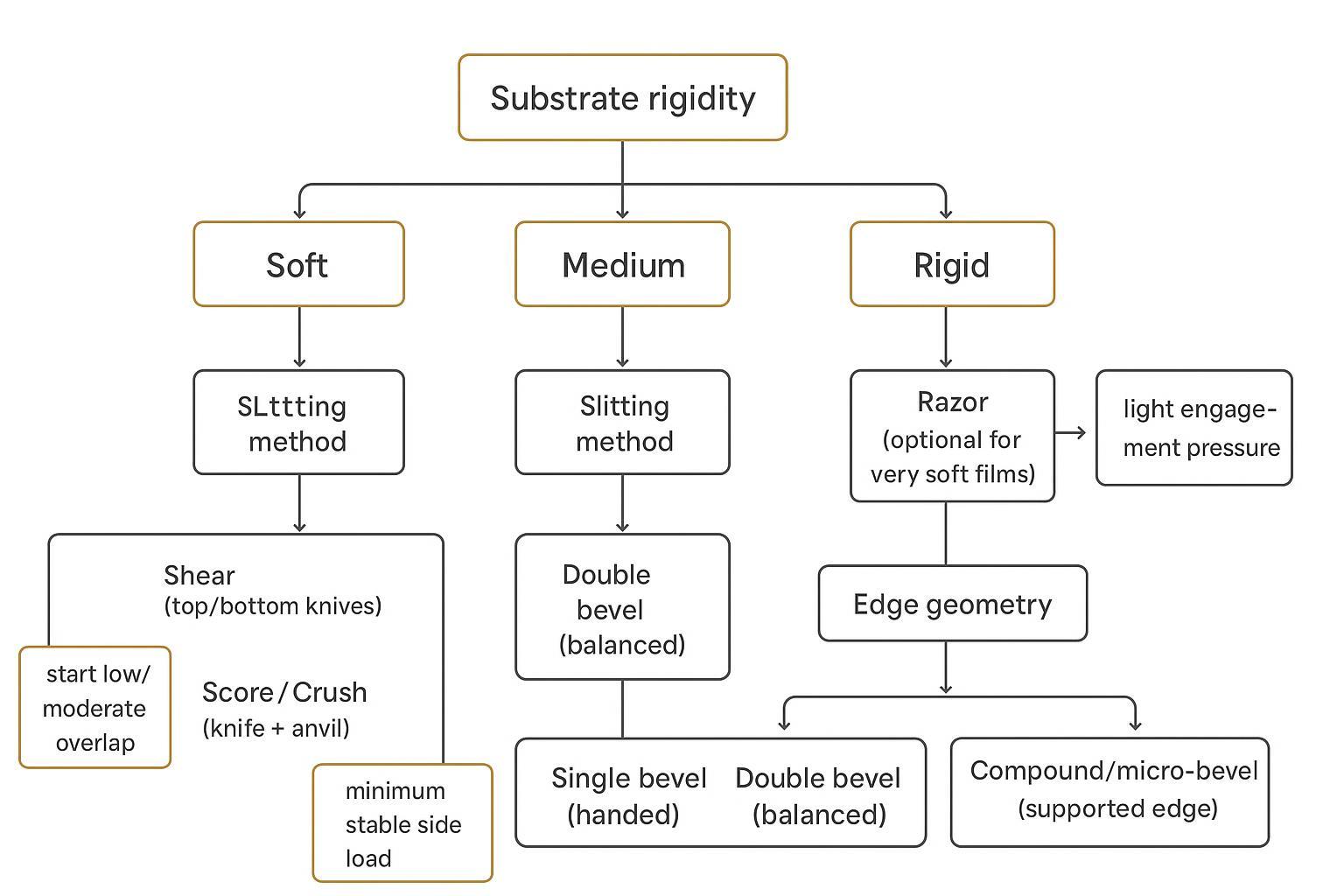

Árvore de decisão passo a passo

Utilize esta lista como um checklist repetível para reuniões de transição de turno:

1. Classifique a rigidez: macia / média / rígida (por paquímetro + manuseio + comportamento da máquina)
2. Confirme o método de corte: cisalhamento ou ranhura/esmagamento.
3. Escolha a geometria:
   • Macio + estabilidade direcional disponível → bisel simples (ou composto para maior durabilidade)
   • Materiais mistos / inversões frequentes → bisel duplo
   • Risco de lascamento nas bordas/abrasivo/rígido → suporte composto/micro-bisel
4. Defina primeiro o engate conservador; aumente a sobreposição/pressão somente se necessário.
5. Defina uma rotina de verificação (abaixo)

Métricas e verificações de qualidade

Defina "bom" em termos mensuráveis antes de testar alterações na geometria:

• Qualidade das bordas: altura das rebarbas, comprimento dos fiapos, nível de poeira (foto padrão visual)
• Estabilidade da largura: tolerância da largura da fenda e deriva ao longo de uma produção.
• Sinais de calor/fricção: borda derretida, faixas de polimento, acúmulo de detritos
• Métricas de disponibilidade: tempo de troca, taxa de retrabalho/descarte, vida útil da lâmina em metros/tempo

Uma cadência de verificação simples:

• Confira o primeiro artigo: 5 a 10 minutos após o início da corrida.
• Verificação durante a execução: após a estabilização
• Verificar o fim da vida útil: confirmar a tendência de desgaste.

Manutenção e reafiação

A geometria da aresta e a sua manutenção estão interligadas. Se você precisar reafiar, precisará de repetibilidade.

Controles que protegem o TCO:

• Registre o tipo de bisel, a orientação (se for único) e os últimos parâmetros de afiação.
• Verifique se há desalinhamento e cortes antes de reinstalar.
• Não tente compensar bordas rombas com pressão; isso aumenta os custos com defeitos mais rapidamente do que economiza tempo.

Conclusão

• Principais conclusões: combine rigidez, geometria e configuração para obter qualidade estável.

Teias rígidas penalizam bordas frágeis e amplificam erros de montagem; teias macias penalizam suporte e controle de tensão deficientes. O caminho mais confiável é tratar Seleção e configuração de bisel em um único sistemaEscolha a borda que melhor se adapte à rigidez desejada e, em seguida, ajuste a sobreposição/pressão e a carga lateral ao mínimo necessário para produzir uma fenda estável.

Na prática, essa também é a melhor maneira de reduzir o Custo Total de Propriedade (TCO): menos trocas não planejadas, menos sucata e menos tempo gasto na correção de defeitos. Se você estiver padronizando essas escolhas em todas as linhas de produção, Maxtor Metal Pode ajudar você a traduzir sua mistura de substrato e perfil de defeitos em um ponto de partida consistente para chanfro e configuração.

• Próximos passos: validar com testes, documentar configurações, monitorar defeitos.

Realize um ensaio controlado por família de materiais, documente a geometria e a janela de configuração que funcionam e mantenha um padrão de fotos de defeitos para que os operadores possam reagir da mesma forma sempre.

Se você deseja uma recomendação inicial rápida, compartilhe: tipo de substrato + espessura, método de corte, velocidade da linha e 2 a 3 fotos do defeito atual. Mapearemos para um nível de rigidez e proporemos um chanfro básico e uma janela de configuração.

FAQ

Pergunta: Qual é a diferença entre uma faca de corte de bisel simples e bisel duplo?

Respuesta: Uma faca de bisel simples possui um gume assimétrico que tende a cortar em uma direção preferencial, enquanto uma de bisel duplo é simétrica e mais neutra. O bisel simples pode proporcionar uma entrada afiada em materiais macios, mas o bisel duplo geralmente é mais tolerante quando as configurações variam ou a direção é invertida.

Pergunta: Quando devo usar um gume composto (micro-bisel) em facas circulares de corte?

Respuesta: Use um gume composto/micro-bisel quando o fio de corte precisar de mais suporte, tipicamente com materiais de maior rigidez, cargas abrasivas ou quando biséis simples muito afiados lascam ou perdem o corte rapidamente. É um compromisso prático entre afiação e durabilidade.

Pergunta: Por que a mudança na geometria do bisel piorou minhas rebarbas?

Respuesta: As rebarbas geralmente aumentam quando a configuração se torna muito agressiva para a nova geometria; causas comuns são sobreposição/pressão excessiva, carga lateral excessiva ou desalinhamento/batimento (runout). Trate a geometria e a configuração como um pacote: mude a geometria, depois reajuste a sobreposição/pressão para baixo e suba apenas conforme necessário.

Pergunta: As facas de bisel simples são direcionais para corte?

Respuesta: Sim. As facas de bisel simples geralmente são direcionais (destras/canhotas), o que significa que a orientação afeta a qualidade do gume e o rastreamento. Se o seu processo inverte a direção ou os operadores trocam frequentemente a montagem, o bisel duplo (ou duplo composto) reduz o risco.

Pergunta: Como escolho a geometria da faca de corte para filmes macios versus laminados rígidos?

Respuesta: Filmes macios geralmente respondem melhor a uma entrada afiada com contato leve (bisel simples ou composto com entrada afiada), enquanto laminados rígidos geralmente precisam de mais suporte na aresta (bisel duplo ou composto/micro-bisel). Em ambos os casos, uma sobreposição/pressão conservadora e tensão estável são o que mantém os defeitos sob controle.

Pergunta: Quais são as mudanças de configuração mais rápidas para reduzir poeira e resíduos finos no corte?

Respuesta: Comece reduzindo a sobreposição/pressão agressiva e diminuindo a carga lateral para o valor mínimo estável; em seguida, verifique o alinhamento/batimento (runout) e a limpeza dos espaçadores. A poeira geralmente indica que você passou do ponto ideal e está esfregando ou deformando excessivamente a bobina (web).

Pergunta: Como posso saber se o meu problema é a geometria da faca ou a configuração da máquina?

Respuesta: Se os defeitos mudam drasticamente com pequenos ajustes de sobreposição/pressão, geralmente é a configuração. Se os defeitos permanecem mesmo após a verificação do alinhamento e do contato conservador — e a aresta se desgasta rapidamente ou lasca — a geometria (e o nível de suporte da aresta) geralmente é a alavanca correta.

Pergunta: Com que frequência as facas circulares de corte devem ser reafiadas?

Respuesta: Reafie com base em gatilhos de qualidade de corte, não em um calendário fixo: aumento de rebarbas/fiapos/pó, maior pressão necessária para manter o corte ou instabilidade na largura são indicadores típicos. Rastreie a vida útil da faca por metragem/tempo e mantenha os parâmetros de afiação consistentes para que os resultados sejam repetíveis.

A Maxtor Metal fabrica facas circulares de corte e ferramentas relacionadas para conversores que precisam de qualidade de borda estável e repetibilidade documentada — especialmente quando a sua mistura de substratos abrange desde filmes macios até laminados rígidos.

Sobre o autor (resenha)

Jesse Xu — Engenheiro Sênior de Qualidade (QA), Maxtor Metal. 15 anos de experiência em garantia de qualidade e análise de falhas de lâminas industriais (por exemplo, distinguindo se lascamento ou desgaste acelerado são causados por tratamento térmico ou segregação de material). Certificações: ASQ-CQE, Auditor Líder ISO 9001, ASNT Nível II.
