Technische Qualifizierung von Messersätzen für die petrochemische Großproduktion

Schnellantwort: Ein Messerkopf für Wasserringgranulatoren wird für die Großproduktion qualifiziert durch die Überprüfung von vier Punkten: Rundlauf/TIR an Funktionsbezugsflächen (typischerweise ≤0,03–0,04 mm), Wuchtgüte nach ISO 21940 (Basis G6.3, verschärft auf G2.5 bei höheren Geschwindigkeiten), Vibrationszulässigkeit nach ISO 20816 (oft ≤2,8 mm/s RMS) und vollständige Materialrückverfolgbarkeit über EN 10204 3.1/3.2-Zertifikate, die mit der Seriennummer verknüpft sind.

Großtechnische Polymeranlagen liegen nicht wach, weil ein Messerkopf „verschlissen“ ist. Sie liegen wach wegen des ungeplanten Stillstands, der darauf folgt: Vibrationsausschläge, Schäden an der Düsenplatte, Schwankungen der Granulatqualität und eine lückenhafte Qualitätssicherung, die einem Audit nicht standhält.

Deshalb ist die technische Qualifizierung eines Messerkopfs kein bloßer Papierkram, sondern Risikokontrolle. Der Qualifizierungsansatz von Maxtor Metal stützt sich auf Nachweise statt auf Versprechen: Zeichnungen, Rückverfolgbarkeit, Prüfprotokolle und reproduzierbare Abnahmeprüfungen. In der Praxis bedeutet die Qualifizierung, durch Messungen und Dokumentation zu beweisen, dass ein spezifischer Messerkopf über den gesamten Drehzahlbereich stabil läuft, ohne die Granulatqualität zu beeinträchtigen.

Für Leser, die einen konkreten Bezugspunkt für die Terminologie von Schneidkopf-, Unterwasser- und Wasserringmessern – einschließlich Materialgüten, Fasengeometrie und Betriebsdrehzahlgrenzen – suchen, siehe Maxtor Metal. Produktseite für Pelletiermesser.

• Warum die Qualifizierung von Messerblöcken in petrochemischen Produktionslinien mit hohem Durchsatz wichtig ist
• Anwendungsbereich: BKG/Coperion-Wasserringgranulatoren mit Düsenkopf, 1000–4000 U/min, fehlerfreie Lieferung
• Wie diese Spezifikation mit den Anforderungen an Qualitätssicherung, Zuverlässigkeit und Audits im Werk übereinstimmt

Ein Messerblock befindet sich an einer hochenergetischen Schnittstelle: rotierende Bauteile, thermische Gradienten, Störungen im Wasserkreislauf und geringe Spaltmaße an der Düsenfläche. In dieser Umgebung sind die Kosten eines “ausreichend genauen” Bauteils selten das Bauteil selbst – vielmehr sind es die Folgeschäden und die Zeit, die benötigt wird, um eine stabile Pelletqualität wiederherzustellen.

Eine Qualifikationsspezifikation schafft eine gemeinsame Sprache für Qualitätssicherung und Zuverlässigkeit. Sie bietet dem Einkauf zudem messbare Kriterien für die Produktauswahl: Toleranzen, Zertifikate, Kalibrierungskontrollen und ein definiertes Freigabedossier.

Stabilität bei Geschwindigkeit (1000–4000 U/min)

Bei Drehzahlen von 1.000–4.000 U/min können bereits kleine geometrische Abweichungen erhebliche Prozessfolgen nach sich ziehen: instabiles Schneiden, feines Material (z. B. „Engelshaar“), hohe Lagerbelastungen und schneller Verschleiß. Ziel dieses Abschnitts ist es nicht, alle möglichen Toleranzen aufzulisten, sondern eine kurze Liste zu erstellen, die eng mit einem stabilen Betrieb korreliert.

Auslauf, Parallelität und Spielraum

Was Sie verhindern wollen: intermittierender Kontakt an der Düsenfläche, ungleichmäßige Messerbelastung und lokale Wärmeerzeugung, die sich als Pelletstränge, Verschmierungen oder Verklumpungen äußert.

Ein praxisorientierter Akzeptanzansatz besteht darin, Folgendes zu definieren:

• Rundlaufabweichung (TIR) an funktionalen Bezugspunkten (z. B. Bohrung, Montagefläche, montierte Messerschiene)
• Parallelität zwischen kritischen Flächen, die die Verteilung der Klemmkraft steuern
• Freiraumfenster das die thermische Ausdehnung und den Schichtaufbau berücksichtigt

Typische Akzeptanzziele in der Praxis (muss mit der Anlagenzeichnung und der Messmethode verknüpft sein):

• Gesamter Indikatorauslauf (TIR) zum/zu den relevanten Datum(en): ≤ 0,03–0,04 mm
• Ebenheit/Parallelität an Klemm- und Bezugsflächen: Kontrolle zur Vermeidung eines “Wackelns” des Messers unter Last
• Dokumentierte Methode zur Einstellung des Spieles (Fühlerlehren / Unterlegscheiben / kalibrierte Distanzstücke) mit aufgezeichneten Werten

Hinweise zum Messaufbau (um Diskussionen über die Zahlen zu vermeiden):

• Definiere die Datum(e) wird für TIR (Bohrung vs. Montagefläche vs. montierte Messerführung) verwendet und behält die gleiche Einstellung für die Kalt- vs. Warmprüfung bei.
• Geben Sie an Indikatorauflösung und wie das Teil gelagert wird (zwischen Spitzen / auf V-Blöcken / in der Maschine).
• Nehmen Sie die Montagezustand (nur Messerblock vs. komplett montiert mit Messern + Befestigungselementen) und die Anzugsreihenfolge/das Anzugsdrehmoment.
• Für die Annahme ist ein kurzes “ erforderlich“Foto oder Skizze des Setups”im Inspektionsbericht, damit zukünftige Wiederholungen vergleichbar sind.“.

Wichtigste ErkenntnisBei der Wasserringgranulierung lautet die Zuverlässigkeitsfrage nicht: “Liegt das Teil innerhalb der Toleranz?”, sondern: “Bleibt es innerhalb des Toleranzbereichs, wenn es Hitze, Klemmkraft und Drehzahl ausgesetzt ist?”

Bei klebrigen Polymeren wie TPU und EVA, bei denen die Instabilität der Schnittebene die Hauptursache für Verklebungen und Adhäsionsbildung ist – und bei denen die Wahl zwischen DLC- und PTFE-Beschichtung erst nach Sicherstellung von Ausrichtung und Kontakt sinnvoll ist –, siehe unseren Leitfaden zu Diagnose und Behebung von Messerverklebungen beim Unterwassergranulieren von TPU.

Ausgleichsklassen und -methoden (ISO 21940)

Messerblöcke sind in rotierenden Baugruppen verbaut, wo die Auswuchtqualität direkten Einfluss auf Vibrationen, Lagerlebensdauer und Schnittstabilität hat.

Die Anforderungen an die Bilanz sollten auf zwei Arten ausgedrückt werden:

1. Ausgewogene Qualitätsstufe (Ihre Zieltoleranz)
2. Methode und Konfiguration (Was war tatsächlich ausbalanciert – die Komponente im Vergleich zum fertigen Stapel?)

Ein gängiges Vorgehen bei der Qualifizierung besteht darin, mit einer grundlegenden Anforderung zu beginnen (z. B., G6.3und festziehen G2.5 wo die Anwendung und die Geschwindigkeit es erfordern.

• ISO 21940-11:2016 definiert Verfahren und Toleranzen für das Auswuchten starrer Rotoren und wird typischerweise als Referenz für die Terminologie der Auswuchtgrade und die Anforderungen an die Überprüfung herangezogen: ISO 21940-11:2016.
• Für viele Teams besteht die “praktische” Erwartung darin, dass die endgültige Bilanz Folgendes aussagt:
  • Art der Auswuchtmaschine und Kalibrierstatus
  • Korrekturebene(n)
  • Restungleichgewicht erreicht
  • Konfiguration (Messerblock allein vs. Messerblock + Befestigungselemente + Messersatz)

Erledigt, wenn: Ihr Dossier enthält den Bilanzierungsbericht und die Zeichnungsrevision, auf die die Bilanzierung erfolgte.

Die Entscheidungen auf Wendeschneidplattenebene, die bestimmen, womit ein ausbalancierter Messerblock tatsächlich schneidet – Auswahl der Hartmetallsorte innerhalb des HRA-Bereichs 88–92, Kontrolle des Schneidkantenradius und Integrität der Lötverbindung – finden Sie in unserem Leitfaden. Auswahl der Wolframkarbid-Wendeschneidplattenqualität und Kontaktkontrolle für Unterwasser-Granulierpressen.

Beispielrechnung: Umrechnung der ISO 21940-Auswuchtklasse (G) in eine zulässige Restunwucht.

Um die Anforderungen an die Ausgewogenheit umsetzbar zu gestalten, fügen viele Teams ein ausgearbeitetes Beispiel hinzu, das eine ausgewählte Ausgewogenheit umwandelt. Qualitätsgrad der Waage (G) in ein zulässiges Restungleichgewicht für einen gegebenen Rotor.

Eine häufig verwendete Beziehung ist:

• Zulässiges spezifisches Ungleichgewicht: e_per = G / ω
• Winkelgeschwindigkeit: ω = 2π × n / 60 (rad/s), wobei n die Drehzahl in Umdrehungen pro Minute (RPM) ist.
• Zulässige Restunsymmetrie (pro Korrekturebene): U_per = e_per × m, wobei m die Rotormasse (kg) ist

Beispiel (zur Veranschaulichung – verwenden Sie Ihre tatsächliche Masse und Geschwindigkeit):

• Zielnote: G2.5
• Betriebsgeschwindigkeit: 3.000 U/min → ω ≈ 314 rad/s
• Rotormasse (Messerblock + Befestigungselemente + Messer im ausgewuchteten Zustand): 12 kg

Dann:

• e_per = 2,5 / 314 ≈ 0,00796 mm
• U_per = 0,00796 mm × 12 kg ≈ 0,0955 kg·mm (≈ 95,5 g·mm)

Erledigt, wenn: Der Auswuchtbericht gibt die Güteklasse, die Betriebsdrehzahlbasis, die Rotormassebasis, die Korrekturebene(n) und die erreichte Restunwucht im Vergleich zum zulässigen Wert an.

Vibrationsakzeptanz (ISO 10816/20816)

Die Vibrationsakzeptanz sollte definiert werden als eine gemessener Zustand, nicht etwa ein vages “läuft reibungslos”. Das bedeutet:

• Messpositionen (Lagergehäuse / Maschinengehäuse)
• Sensortyp und Montage
• Betriebsdrehzahl/Lastzustand
• Akzeptanzschwelle und Eskalationsregel

Die ISO-Richtlinien werden üblicherweise als Zonenkonzept (A–D) für die Messung des Effektivwerts der Gesamtgeschwindigkeit an nicht rotierenden Teilen angewendet. Die aktuell für viele Industriemaschinen verwendete Normenreihe ist: ISO 20816; Zum Beispiel: ISO 20816-3:2022.

In Anlagenspezifikationen ist es üblich, einen konservativen Grenzwert im “grünen Bereich” zu finden, wie zum Beispiel: ≤ 2,8 mm/s RMS wird als Abnahmekriterium für einen stabilen Langzeitbetrieb verwendet —Dies muss jedoch auf die jeweilige Maschinengruppe und Messkonfiguration abgestimmt sein..

Hinweise zum Messaufbau (Grenzwert sinnvoll gestalten):

• Wo soll gemessen werden? Geben Sie die genaue Position an (z. B. Lagergehäuse in radialer Richtung am Antriebs-/Nichtantriebsende) und halten Sie diese für die Ausgangsmessung und die Abnahmemessung konstant.
• Sensor & Montage: Beschleunigungsmesser im Vergleich zu Geschwindigkeitssonde, Bolzen- oder Magnetfuß, Kabelführung und Anzugsmoment können die Messwerte beeinflussen.
• Frequenzband: Notieren Sie die verwendete Band (z. B., 10–1000 Hz als typisches Gesamtband). Falls Sie ein anderes Band verwenden, geben Sie dies bitte an.
• Maschinengruppierung: Richten Sie die Grenze an der geltenden aus ISO 20816 Maschinengruppe / Stützzustand und die Begründung dokumentieren.

Sicherheitshinweis / YMYL-Hinweis: Die Grenzwerte für Vibrationen sind keine universellen “bestanden/nicht bestanden”-Werte. Der Akzeptanzgrenzwert muss vom zuständigen Ingenieur für rotierende Maschinen für Ihre spezifische Maschinenklasse, den Sensorstandort und die Betriebsbedingungen geprüft und freigegeben werden.

Erledigt, wenn: Die Schwingungsmesswerte bei 1.000–4.000 U/min sind dokumentiert, wiederholbar und auf ein kalibriertes Instrument rückführbar.

Kurz gesagt: Rundlaufgenauigkeit, Parallelität und Auswuchtgrad sind die drei Prüfkriterien, die darüber entscheiden, ob ein Messerblock bei Drehzahlen von 1.000 bis 4.000 U/min stabil bleibt.

Materialien und Rückverfolgbarkeit

Wenn Messerblöcke als kritische Verbrauchsmaterialien behandelt werden, wird Rückverfolgbarkeit Teil der Zuverlässigkeit. Es geht nicht darum, Zertifikate zu sammeln, sondern darum, Monate später genau beantworten zu können, was passiert ist. Welches Material wurde in welche Seriennummer eingearbeitet?, und welche Überprüfung durchgeführt wurde.

EN 10204 MTCs und Chargen-/Wärmetauscher-Verknüpfung

Eine grundlegende Erwartung für Metallprodukte ist ein Prüfzertifikat pro Jahr. EN 10204.

• Typ 3.1: Herstellerprüfzertifikat mit konkreten Prüfergebnissen.
• Typ 3.2: das Gleiche, jedoch mit unabhängiger Überprüfung/Gegenzeichnung durch den Käufer/Dritten.

Als Referenz im Normenkatalog: BSI — BS EN 10204:2004, Metallische Erzeugnisse — Arten von Prüfdokumenten.

Erledigt, wenn: Der MTC ist mit der Seriennummer des Messerblocks, der Chargennummer und der Position der Bestellung verknüpft.

Härte und Beschichtungen (ASTM E18/B487/B499/B571)

Die Kontrolle von Härte und Beschichtung funktioniert nur, wenn die Prüfmethode vorgegeben ist.

• Härte (Rockwell): ASTM E18 (Rockwell-Härte metallischer Werkstoffe)
• Methoden zur Überprüfung der Schichtdicke (Auswahl je nach Beschichtung/Substrat und ob zerstörende Prüfungen zulässig sind):
  • Querschnittsmikroskopie: ASTM B487
  • Magnetisches Verfahren für nichtmagnetische Beschichtungen auf magnetischen Substraten: ASTM B499
  • Elektrolytische Schichtdickenmessung für metallische Beschichtungen: ASTM B571

Erledigt, wenn: Die Ergebnisse der Härte-/Beschichtungsprüfung werden anhand der Teileseriennummer erfasst, und das Messgerät ist kalibriert.

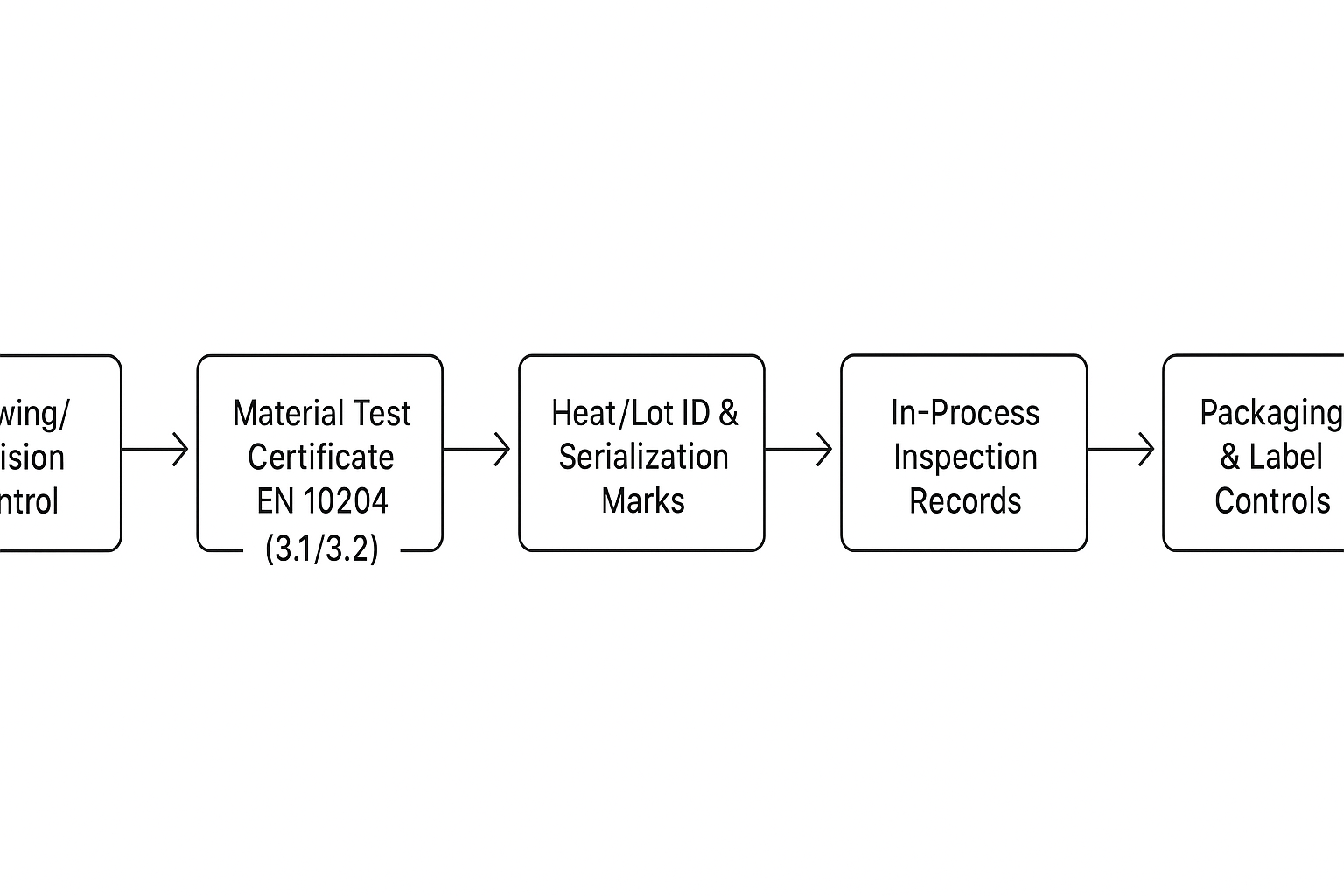

Kennzeichnungs-/Serialisierungs- und Verpackungskontrollen

Die Rückverfolgbarkeit scheitert am häufigsten an den Übergabepunkten: Vermischung von Chargen, Nachbearbeitung von Teilen ohne erneute Kennzeichnung, Beschädigung der Verpackung oder Trennung der Unterlagen vom Teil.

Zu den Mindestkontrollen gehören typischerweise:

• permanent Serien-/Hitzemarkierung an einem festgelegten Ort, der die Funktion nicht beeinträchtigt
• Verpackungsetiketten mit Wiederholungen: Bestellnummer, Zeichnungsrevision, Seriennummer(n), Charge/Losnummer, Menge
• Trennungsregeln für nichtkonforme oder nachbearbeitete Teile

Kurz gesagt: Bei der Rückverfolgbarkeit geht es nicht um das Sammeln von Zertifikaten, sondern darum, die Material-, Härte- und Beschichtungsdaten eines Messerblocks auch Monate nach der Auslieferung noch mit einer bestimmten Seriennummer verknüpfen zu können.

Qualifizierungsprozess

Die Qualifizierung sollte als wiederholbarer Arbeitsablauf mit expliziten Kontrollpunkten betrachtet werden. Ziel ist es, ein “bestandenes Kalt-, aber nicht bestandenes Heiß-Ergebnis” oder eine durch die Endmontage ungültige Auswuchtung zu vermeiden.

Kaltprüfungen und Vorabgleich

Eingang: Zeichnung + Revision, Prüfplan, kalibrierte Messgeräte.

Aktionen:

• Maßprüfung an funktionalen Bezugspunkten (Bohrung, Stirnflächen, Messerspur)
• Rundlaufprüfung mit definiertem Aufbau (Positionen von Vorrichtung und Messanzeiger)
• Vorabgleich als Komponente, sofern zutreffend (und Konfiguration aufzeichnen)

Ausgabe: Kaltinspektionsbericht + vorläufiger Saldenbericht.

Erledigt, wenn: Abweichungen werden entweder im Rahmen kontrollierter Nacharbeit korrigiert oder formell als behoben markiert.

Thermische Einweichung und erneute Heißprüfung

Durch thermische Ausdehnung und Spannungsentlastung kann sich das, was auf der Werkbank noch “perfekt” aussah, verändern.

Eingang: Kältequalifiziertes Bauteil + thermisches Einweichprotokoll.

Aktionen:

• Einweichen bei repräsentativer Temperatur (Zeit und Sollwert werden vom Werk festgelegt)
• Rundlauf/Parallelität an denselben definierten Bezugspunkten erneut prüfen
• Bestätigen, dass die Methode zur Einstellung des Abstands das beabsichtigte Fenster weiterhin beibehält.

Ausgabe: Nachtrag zur Heißinspektion mit Vorher-/Nachher-Messungen.

Erledigt, wenn: Die Messwerte bleiben innerhalb des Toleranzbereichs, ohne dass Anpassungen an der Montage erforderlich sind.

Produktionsversuch und Pellet-Qualitätssicherungskorrelation

Der Produktionsversuch sollte die mechanische Abnahme mit den Kennzahlen verknüpfen, die für das Werk tatsächlich relevant sind.

Eingang: Qualifizierte Montage + Testplan (Harz, Durchsatz, Drehzahlbereich, Wasserkreislaufbedingungen).

Aktionen:

• im Betriebsband mit niedrigen/mittleren/hohen Geschwindigkeiten laufen
• Vibrationen und jegliche Prozessstörungen aufzeichnen (Instabilität der Wassertemperatur/des Durchflusses, Verhalten des Düsendrucks).
• Korrelation des Messerblockzustands mit der Pellet-Qualitätssicherung: Pelletlängenverteilung, Feinanteil/Haaranteil und etwaige Ablagerungen an der Düsenoberfläche

Ausgabe: Studienbericht, der den gemessenen mechanischen Zustand mit den Ergebnissen der Pellets in Zusammenhang bringt.

Erledigt, wenn: Die Pellet-Qualitätssicherung bleibt über den gesamten Betriebsbereich stabil, ohne dass es zu abnormalen Vibrationen oder beschleunigtem Verschleiß kommt.

Dokumentationspraxis: Bei Audits und Lieferantenqualifizierungsprüfungen prüfen die Teams, ob ein Lieferant diese Prüfpunkte in einem schlüssigen Dossier zusammenfassen kann. Der Freigabeprozess von Maxtor Metal für Messerblockkomponenten basiert auf dieser Struktur – Materialzertifikate, Bilanzaufzeichnungen und Prüfrückverfolgbarkeit, die mit jeder Seriennummer verknüpft sind – so sieht ein auditfertiges Dossier in der Praxis aus.

Anonymisiertes Pflanzenbeispiel: Wie TIR und Vibration mit der Pellet-Qualitätssicherungsstabilität korrelieren

Das folgende anonymisierte Beispiel zeigt, wie eine Verschärfung der Messerblock-Fläche TIR Durch die Standardisierung der Montageverfahren können sowohl Vibrationen als auch die Pelletqualität in einer HDPE-Hochleistungsanlage verbessert werden.

Prozesskontext (während der Validierung konstant gehalten):

• Pelletiergerät-Typ: Hochleistungs-Wasserringsystem (ähnliche Klasse wie Gala / Maag / Automatik)
• Polymer: HDPE, MFI ~ 0,3–0,8 g/10 min
• Durchsatz: 14–18 t/h
• Messerblockgeschwindigkeit: 2.900–3.300 U/min
• Schneidwasser: 80–90 °C, geschlossener Regelkreis

Vorher vs. nachher (90-tägige Beobachtung; 6 Chargen / ~310 t vs. 18 Chargen / ~970 t):

• Messerblock-Fläche TIR: 0,072 mm → 0,018 mm (Skala, nach der Installation, 360°-Drehung)
• Rundlaufgenauigkeit der Rotorbaugruppe (kalt): ~0,060 mm → ~0,015 mm
• Gesamtschwingung des Lagergehäuses (10–1000 Hz): ~4,5 mm/s RMS → ~1,7 mm/s RMS
• Maximale Beschleunigung: 10–13 m/s² → 3–5 m/s²
• Feinheiten: ~0,8 wt% → ~0,28 wt% (Online-Siebung)
• Stringer: ~4–6 Vorkommen/Tonne Stichproben → weitgehend beseitigt (nur Einzelproben)
• Pelletlänge CV:~±8% →~ ±3% (Bildanalyse, >1000 Pellets)
• Übergroße Schrotkugeln (>1,5× Ziellänge): ~1,6% → ~0.3% (Sehprüfung)
• Ungeplante Stopps: ~alle 18 Tage → keine beobachtet über einen mehrmonatigen Beobachtungszeitraum
• Messerwechselintervall: ~12 Tage → ~28 Tage (gleiche Qualitätsanforderungen)

Beobachteter Fehlermodus (erster Versuch war nicht vollständig erfolgreich):

Bei der ersten Korrektur wurde lediglich die Montagefläche des Messerblocks nachgeschliffen.

• Die Flächen-TIR-Werte wurden auf ~ verbessert.0,048 mm
• Die Vibrationen verbesserten sich nur auf c3,6 mm/s RMS
• Die Geldstrafen blieben bestehen.0,65 wt%

Bei der Demontage wurde die Hauptursache festgestellt: leichter Verschleiß an einer Auflagefläche und eine uneinheitliche Reihenfolge des Schraubenanziehens führten zu geringfügigen Spannen während des Klemmvorgangs.

Vom Ingenieurteam verwendete Messreihenfolge:

1. Messen Sie den Spindelkonus und den Rundlauf des Montageflansches.
2. Installieren Sie einen Messerblock (ohne Messer) und messen Sie den Flächen-TIR.
3. Messer einsetzen und mit dem vorgeschriebenen Drehmoment festziehen; Rundlaufgenauigkeit erneut messen.
4. Überprüfung bei niedriger Drehzahl (~300 U/min).
5. Hochfahren der Drehzahl auf Produktionsgeschwindigkeit (~3.000 U/min) und Aufzeichnen des Effektivwerts der Vibration.
6. Sammeln Sie Pellets über einen Zeitraum von 2 Stunden (Probenahme alle 30 Minuten), um die Feinanteile und die Längenverteilung zu bestimmen.
7. Stabilität der Gleise über 3 Produktionsmonate.

Montageverfahren, die die Wiederholgenauigkeit verbesserten:

• Verwenden Sie eine sternförmige Drehmomentfolge: 30% → 60% → 100%
• Nach dem endgültigen Drehmoment die Rundlaufgenauigkeit der Planscheibe erneut messen; wiederholbare Zielgenauigkeit anstreben ≤ 0,02 mm

Notiz: Dieses Beispiel basiert auf typischen Feldmustern und veranschaulicht den Zusammenhang zwischen Verbesserungen der Rundlaufgenauigkeit (TIR) und der Vibrationsdämpfung und den Ergebnissen der Pellet-Qualitätssicherung. Es handelt sich nicht um die Rohdaten einer einzelnen Kundeninspektion. Ihre absoluten Grenzwerte müssen weiterhin an Ihre Maschinenkonstruktion, Ihre Messeinrichtung und Ihren Abnahmeplan für die Qualitätssicherung im Werk angepasst werden.

Kurz gesagt: Ein Messerblock ist erst dann qualifiziert, wenn er die Kaltprüfung bestanden hat, seine Toleranzen nach der Wärmebehandlung beibehalten hat und sich in einem Produktionsversuch als stabiler Pellet-Qualitätssicherungsversuch erwiesen hat – das Überspringen eines einzigen Schrittes führt zu einer Diskrepanz zwischen den Prüfstandwerten und der Anlagenleistung.

QS-Dossier und Null-Fehler-Lieferung

Die Erwartung einer “Null-Fehler”-Produktion wird durch ein Freigabedossier durchgesetzt, das die Wareneingangsprüfung beschleunigt und die Bearbeitung von Nichtkonformitätsberichten vereinfacht.

FAI- und PPAP-ähnliches Einreichungspaket

Auch wenn Sie kein formelles PPAP-Verfahren für die Automobilindustrie durchführen, ist die Idee eines strukturierten Erstmusterpakets übertragbar.

Ein praktisches Einreichungspaket enthält:

Praktische Vorlagen (was enthalten sein sollte, damit das Dossier revisionssicher ist)

Um die Lieferantenqualifizierung wiederholbar zu gestalten, definieren Sie die Felder Sie erwarten, dass jeder Datensatz die erforderlichen Informationen enthält. Selbst wenn Sie keine herunterladbare Vorlage veröffentlichen, reduziert diese Checkliste den Rückspracheaufwand.

• FAI / Dimensionsbericht
  • Zeichnungsrevision mit Ballons, verwendete Bezugspunkte, Messgeräte-IDs und Kalibrierungsdaten
  • Ergebnisse zu Rundlaufgenauigkeit/Ebenheit/Parallelität mit Aufbauskizze/Fotoreferenz
  • Unterschrift für Annahme/Bestätigung
• Bilanz
  • Güteklasse (z. B. G6.3 / G2.5), Drehzahlbasis, Rotormassenbasis, Korrekturebenen
  • Restunwucht erreicht, Maschinen-ID und Kalibrierungsstatus
  • Ausgewogene Konfiguration (Komponente vs. Gesamtstapel)
• Nachtrag zu Thermischem Einweichen / Heißprüfung
  • Einweichtemperatur/-zeit, Befestigungsmethode
  • Vorher-/Nachher-Werte bei gleichen Bezugspunkten
  • Bestätigung der Freigabeeinstellungsmethode und des endgültigen Fensters
• Produktionsversuchsbericht
  • Harzfamilie, Durchsatz, Drehzahlpunkte, Wasserkreislaufbedingungen
  • Schwingungsmesswerte (Ort + Frequenzband), beobachtete Störungen
  • Qualitätssicherungsmetriken für Pellets (Feinanteile, Faserreste, Längenverteilung) + Probenahmeplan
• NCR / CAPA-Paket
  • Symptom, Eindämmung, Ursache, Korrekturmaßnahme, Verifizierungsplan
  • Wiederidentifizierungs-/Separationsaufzeichnungen für nachbearbeitete Teile

Erledigt, wenn: Ein Wareneingangsprüfer kann die Identität und die Annahme innerhalb weniger Minuten überprüfen, und ein Auditor kann jedes kritische Ergebnis auf ein kalibriertes Messsystem zurückführen.

• Zeichnungs- und Revisionsverlauf
• Maßprüfbericht (gegebenenfalls FAI-Zeichnung mit Positionsnummern)
• Bilanzbericht (Qualität, Maschine, Konfiguration)
• Werkstoffzeugnisse (EN 10204 3.1/3.2) mit Chargen-/Schmelzpunktverknüpfung
• Härte-/Beschichtungsberichte (Methode identifiziert)
• Packliste mit Serien- und Prüfstatus

Wareneingangsprüfung und Kalibrierung (ISO 2859-1/ANSI Z1.4, ISO/IEC 17025)

Die Wareneingangsprüfung sollte risikobasiert erfolgen: Kritische Abmessungen und Identitätsprüfungen sind 100%; Merkmale mit geringerem Risiko können stichprobenartig geprüft werden.

• Attributstichprobenverfahren basieren üblicherweise auf ISO 2859-1 (und in Übereinstimmung mit den ANSI/ASQ Z1.4-Praktiken in den USA): ISO 2859-1.
• Die Kalibrierungskompetenz wird üblicherweise anhand folgender Kriterien beurteilt: ISO/IEC 17025, insbesondere wenn Messungen zur Freigabe von Produkten verwendet werden: ISO/IEC 17025:2017.

Erledigt, wenn: Das Werk kann nachweisen, dass das Messsystem kontrolliert wird (Kalibrierungsstatus, Rückverfolgbarkeit, Aufbewahrung von Aufzeichnungen).

NCR/CAPA-Management- und Freigabedokumentation

Das Dossier sollte auch definieren, was passiert, wenn etwas ausgeschaltet ist.

Mindestanforderungen:

• NCR-Format (Symptom, Eindämmung, Behandlung)
• Erwartungen an die Korrekturmaßnahmen (CAPA) bei wiederkehrenden Problemen (Ursache und Korrekturmaßnahmen)
• Freigabedokumentation, die die Abnahme und alle genehmigten Abweichungen klar darlegt.

Kurz gesagt: Die fehlerfreie Lieferung wird durch ein Freigabedossier und nicht durch ein Versprechen sichergestellt – wenn ein empfangender Prüfer die Identität und die Annahme nicht innerhalb weniger Minuten bestätigen kann, ist das Dossier nicht vollständig.

Überwachung und Requalifizierung

Messerblöcke versagen nicht nur aufgrund anfänglicher Defekte. Ihre Eigenschaften verändern sich – durch Verschleiß, Nachschleifen, Wasserchemie und Prozessänderungen.

Basislinien-Trendanalyse und Vibrations-/Rundlaufgrenzen

Legen Sie bei der Inbetriebnahme einen Ausgangswert fest und vergleichen Sie ihn mit der Entwicklung:

• Vibrationsbasislinie bei wichtigen Drehzahlpunkten
• Auslaufbasislinie an definierten Bezugspunkten
• Pellet-QA-Baselines (Feinanteile/Engelshaar, Pelletlängenstreuung)

Definiere eine Eskalationsregel: “Untersuchen bei X”, “Stoppen und Korrigieren bei Y”.”

Auslöser und Intervalle für die erneute Qualifizierung

Häufige Auslöser:

• größere Wartungsmaßnahme (Lagerwechsel, Wellenarbeiten)
• wiederholte Abweichungen der Pelletqualität, die mit Vibrations-/Rundlaufabweichungen korrelieren
• Änderung der Harzfamilie oder des Füllstoffgehalts, die die Schnittlast verändert

Legen Sie ein Intervall fest, das Ihrer Risikotoleranz entspricht (z. B. pro Bearbeitungszeit, pro Messerlebensdauer-Multiplikator oder pro definierter Laufzeit).

Änderungskontrolle und Abweichungen

Jegliche Änderung, die das Rotationsverhalten oder die Klemmung/das Spiel beeinflussen kann, sollte kontrolliert werden:

• Änderungen der Zeichnungsrevision
• Materialsubstitution
• Änderungen des Wärmebehandlungsverfahrens
• Änderungen beim Beschichtungslieferanten/Prozess

Abweichungen sollten zeitlich begrenzt sein und mit einer Risikobewertung und Genehmigung dokumentiert werden.

Kurz gesagt: Messerblöcke unterliegen aufgrund von Verschleiß und Prozessänderungen einer Drift, daher reicht ein festgelegter Abnahmetest bei der Inbetriebnahme nicht aus – die Erfassung von Basistrends und definierte Auslöser für die erneute Qualifizierung sind das Mittel, um die Drift zu erkennen, bevor sie zu Ausfallzeiten führt.

Fazit

• Wichtige Akzeptanzzahlen und Verifizierungsschritte zur Gewährleistung der Konsistenz
• Wie dieses Framework Ausfallzeiten reduziert und die Auditbereitschaft unterstützt

Auf praktischer Ebene sind die Akzeptanzkriterien, die den größten Teil der Zuverlässigkeitsarbeit leisten, einfach und messbar:

Binden Sie diese Zahlen in einen Arbeitsablauf ein (Kaltprüfung → Abgleich → Heißprüfung → Korrelationsversuch) und dokumentieren Sie sie in einem Dossier (Zertifikate, Kalibrierungsnachweise, Freigabeprotokolle). So wird die Qualifizierung verbindlich – und nicht nur interpretativ. Dies ist der Standard, den Maxtor Metal für Messerblockkomponenten anwendet: Dokumentationsqualität als integraler Bestandteil der Entwicklungsqualität, nicht als nachträgliche Überlegung.

Die vollständigen technischen Spezifikationen – einschließlich metallurgischer Klassifizierungen, Auswahl des Fasenwinkels, Wärmebehandlungsprotokolle und Anwendungsmatrix für verschiedene Polymertypen – finden Sie in der Maxtor Metal-Dokumentation. Spezifikationen und Materialgüten für Pelletiermesser.

CTA: Anforderung einer Prüfung des Qualifizierungsdossiers

Um das Qualifizierungsrisiko schnell zu reduzieren, teilen Sie Ihre Zeichnung (oder Fotos + wichtige Maße) und Ihre Abnahmekriterien (Drehzahlbereich, Auswuchtgrad, Vibrationsmethode). Eine Lieferantenbewertung sollte Folgendes ergeben:

• vorgeschlagenes Bezugssystem und Messaufbau
• Ausgleichsplan (Neigung + Konfiguration)
• Rückverfolgbarkeitsplan (MTC-Verknüpfung + Serialisierung)
• Checkliste für den Entwurf des Freigabedossiers (FAI, Bilanzaufzeichnung, Nachprüfung, Testbericht)

Hier beginnen: Maxtor Metal — kundenspezifische Pelletiermesser und Messerblockkomponenten (ODM/OEM) mit Inspektionsrückverfolgbarkeit: https://maxtormetal.com/contact/

FAQ

Was ist die Qualifizierung eines Messerkopfs für einen Wasserringgranulator?

Es ist der Prozess, bei dem überprüft wird, ob der Messerkopf die definierten Anforderungen an Abmessungen, Wuchtung, Material und Dokumentation erfüllt, damit er stabil bei der Betriebsdrehzahl läuft, ohne die Granulatqualität zu beeinträchtigen oder Folgeschäden an der Ausrüstung zu verursachen.

Welcher Rundlauf (TIR) ist für einen Messerkopf eines Düsenplatten-Granulators akzeptabel?

Viele Werke setzen Akzeptanzziele um 0,03–0,04 mm TIR an bestimmten Funktionsbezugspunkten fest, aber der richtige Grenzwert hängt von der Maschinenkonstruktion, dem Messaufbau und dem erforderlichen Freiraum an der Werkzeugoberfläche ab.

Welche Wuchtgüte sollte ein Messerkopf für einen Granulator erfüllen: G6.3 oder G2.5?

G6.3 wird oft als Basis für allgemeine rotierende Bauteile verwendet, während G2.5 eine strengere Anforderung ist, die bei Bedarf für höhere Stabilität bei hohen Drehzahlen eingesetzt wird. Die richtige Wahl hängt von der Drehzahl (RPM), der Rotormasse und der Vibrationsanfälligkeit des Prozesses ab.

Ist 2,8 mm/s RMS ein universeller Vibrationsgrenzwert?

Ein RMS-Wert von 2,8 mm/s wird häufig als praktischer Akzeptanzgrenzwert in Anlehnung an die Zonenvorgaben verwendet, während ISO-Normen den Maschinengruppen- und Messbedingungskontext berücksichtigen. Anlagenbetreiber sollten Maschinenklasse, Sensorposition und Betriebszustand in ihrem Abnahmeplan spezifizieren.

Was ist ein EN 10204 3.1 Materialzeugnis und wann benötigt man 3.2?

Ein Zertifikat gemäß Abschnitt 3.1 wird vom autorisierten Prüfbeauftragten des Herstellers ausgestellt und enthält die spezifischen Prüfergebnisse des Materials. Abschnitt 3.2 sieht zusätzlich eine unabhängige Überprüfung/Gegenzeichnung durch den Prüfer des Käufers oder einen Dritten vor, wenn eine höhere Sicherheit erforderlich ist.

Wie verifizieren Sie die Härte und Schichtdicke für Messerkopfkomponenten?

Definieren Sie die Prüfmethode im Voraus (z. B. Rockwell-Härte nach ASTM E18) und wählen Sie eine geeignete Methode zur Bestimmung der Schichtdicke (Querschnittsmikroskopie, magnetische oder elektrolytische Methode) basierend auf der Beschichtung/dem Substrat und der Frage, ob zerstörende Prüfungen akzeptabel sind.

Was sollte in einem QA-Dossier für einen Granulatormesserkopf enthalten sein?

Mindestens: Zeichnungsänderungsdienst, Ergebnisse der Maßprüfung, Wuchtprotokoll, Materialzeugnisse mit Schmelzen-/Chargenrückverfolgbarkeit, Prüfprotokolle für Härte/Beschichtung (mit Angabe des Verfahrens), Kalibrierstatus der Messmittel und Freigabedokumentation.

Wann sollte ein Messerkopf requalifiziert werden?

Häufige Anlässe sind größere Wartungsarbeiten (Lager/Wellen), wiederholte Vibrationen oder Schwankungen der Granulatqualität, Änderungen der Harz-/Füllstoffzusammensetzung sowie jede kontrollierte Änderung des Materials, der Wärmebehandlung, der Beschichtung oder der Zeichnungsrevision.

Autor und technische Überprüfung

Jesse Xu — Senior Quality Engineer, QA (Maxtor Metal)

• 15 Jahre Erfahrung in der Qualitäts- und Schadensanalyse von Industrieschaufeln
• Zertifizierungen: ASQ-CQE, ISO 9001 Lead Auditor, ASNT Level II
• Schwerpunkt: Unterscheidung von Versagensarten (z. B. Absplitterung vs. geringe Verschleißfestigkeit) in Abhängigkeit von Wärmebehandlungsverfahren vs. Materialentmischung
