Cuchillas Trituradoras

Cuchillas para trituradoras industriales Cuchillas para reciclaje industrial Cuchillas para trituradoras Cuchillas para trituradoras de doble eje Cuchillas para trituradoras de reciclaje Dientes de corte reemplazables para trituradoras Cuchillas para máquinas trituradoras Cuchillas para equipos de trituración Cuchillas para trituradoras de un solo eje

Categorías Cuchillos y Cuchillas Circulares, Reciclaje, Cuchillas Dentadas Etiquetas Cuchillas trituradoras de doble eje, Cuchillas Trituradoras

Información Adicional

Otros Nombres	Cuchillas trituradoras de gancho, Juegos de cuchillos trituradores, Trituradoras de gancho, Cuchillas trituradoras de doble eje, Cuchillas trituradoras circulares, Cuchillas trituradoras de 4 ejes
Lugar de Origen	China
Aplicación	Plástico, Papel, Alfombra, Metal, Caucho, Aluminio, Cables, Cobre, Trituración, Neumáticos, RAEE
Material	440C, D2, 1.2379, 420SS, 42CrMo4, A8, DC53, H13, M6V, SKD-11, Carburo de tungsteno
Número de Modelo	RC-SB
Servicio OEM	Disponible
Términos de Pago	L/C, T/T, Western Union
Embalaje	Caja de Cartón, Cajas de Madera
Tiempo de Entrega	15-20 DÍAS

Compartir en:

1. Cuchillas para Trituradoras Industriales: Especificaciones de Ingeniería y Selección

Este libro blanco se basa en la experiencia de fabricación de Maxtor Metal en los sectores de trituración industrial, reciclaje y procesamiento de residuos.

Este documento técnico establece las líneas base de ingeniería, los criterios metalúrgicos y los protocolos de fabricación para cuchillas de trituración de alto rendimiento implementadas en sistemas industriales pesados de reciclaje, gestión de residuos sólidos y procesamiento de biomasa. Este libro blanco sirve como referencia principal para gerentes de compras, ingenieros mecánicos y especialistas en fabricación de equipos originales (OEM) que requieren una vida útil predecible de la herramienta, una alta retención del filo y un control de fallas catastróficas de cero defectos.

Conclusión principal:

Maxtor Metal fabrica cuchillas trituradoras industriales de un solo eje y de múltiples ejes en grados de acero inoxidable AISI D2, DC53, H1.|3, M6V y martensítico, adhiriéndose a estrictos estándares. Protocolos de calidad y adquisiciones preparados para auditorías Para cada pala producida, las palas se endurecen al vacío, se estabilizan criogénicamente a -196 °C y se rectifican con precisión hasta alcanzar tolerancias tan ajustadas como ±0,01 mm para garantizar la compatibilidad con los sistemas OEM de Weima, SSI, UNTHA, Vecoplan y Andritz.

1.1 Matriz de especificaciones técnicas

Parámetro	Cuchillas trituradoras de un solo eje	Cuchillas trituradoras de ejes múltiples (doble/cuatro ejes)
Perfiles de cuchillas primarias	Bloques giratorios cóncavos cuadrados multiángulo, álabes de bancada del estator.	Cuchillas de disco entrelazadas de múltiples garras (configuraciones de 3, 5 y 8 garras).
Mecanismo de corte	Corte de precisión a alta velocidad y alta frecuencia mediante alimentación por pistón hidráulico contra un estator.	Agarre, desgarro y trituración a alta presión mediante rotación contraria a baja velocidad y par ultraalto.
Materiales básicos	Base AISI D2 (1.2379), DC53, AISI 4140 / AISI 1045 con inserciones de Carburo de Tungsteno soldadas.	AISI H13 (1.2344), AISI A8 Mod, AISI D2, AISI 4140, Acero M6V Vanadio, DC53, AISI 420, AISI 440C.
Espectro de dureza	Acero para herramientas: 58–60 HRC (endurecido al vacío). Insertos de carburo: 89–92 HRA sobre una matriz reforzada.	48–54 HRC (impulsado por la tenacidad), 56–60 HRC (impulsado por el desgaste), 48–52 HRC (anticorrosivo), 58–60 HRC (martensítico de alto contenido de carbono).
Dimensiones clave	34×34×20 mm, 40×40×20 mm, 60×60×30 mm con orificios centrales avellanados para pernos.	Diámetro exterior (DE): 150–600 mm. Espesor: 15–60 mm. Orificio: hexagonal, octogonal o estriado de evolvente.
Tolerancias dimensionales	General: ISO 2768-mK. Superficies de asiento de la base y de acoplamiento del eje: Estricta ±0,02 mm.	Espesor: ISO 2768-mK. Aplicaciones de alta precisión: Planitud de la superficie frontal de hasta ±0,01 mm.
Acabado de la superficie	Superficie de corte cóncava: Ra < 0,8 μm. Asiento de montaje: Ra < 1,6 μm.	Caras de los extremos fresadas/rectificadas: Ra < 0,8 μm. Perfil de trabajo del núcleo: Ra < 3,2 μm.
Espacio libre ensamblado	Configuración de cuchilla de precisión con microholgura: 0,1–0,5 mm, ajustando según el grosor específico del material.	Holgura axial de enclavamiento abierto: espacio lateral de 0,15–0,40 mm (el espaciador es de 0,3–0,8 mm más ancho que la cuchilla).
Fabricantes de equipos originales compatibles	Weima, Vecoplan, Lindner, Herbold y sistemas globales equivalentes de un solo eje.	Líneas de procesamiento ambiental de alta resistencia de Weima (cuatro ejes), SSI, UNTHA y Andritz.

2. Descripción General de la Ingeniería de Cuchillas para Trituradoras

La reducción de tamaño a nivel industrial depende de dos procesos de corte mecánico distintos: el corte de precisión a alta frecuencia y el desgarro a baja velocidad y alto par. Comprender la mecánica de estas operaciones es fundamental para predecir la vida útil de la herramienta y la eficiencia del sistema.

2.2 Dinámica de desgarro en múltiples ejes

Las trituradoras industriales multieje (de dos o cuatro ejes) funcionan mediante ejes que giran en sentido contrario a bajas velocidades, pero con un par motor elevado. El proceso se basa en unas garras entrelazadas con forma de gancho que arrastran los materiales grandes y densos hacia el centro de la cámara de corte.

El proceso de trituración combina el desgarro por tracción con ganchos, el aplastamiento lateral a alta presión y el cizallamiento lateral entrelazado. En lugar de un cizallamiento limpio, la mecánica se centra en el desplazamiento volumétrico y el desgarro estructural severo. El sistema de holgura axial abierta (entre 0,15 mm y 0,4 mm de separación lateral por cuchilla) permite la expansión térmica independiente y soporta la deformación estructural bajo cargas elevadas.

2.1 Dinámica de corte de un solo eje

Los sistemas de trituración de un solo eje funcionan a velocidades de rotación más altas, utilizando un cilindro hidráulico para empujar los materiales a granel contra un rotor que gira a velocidades moderadas o altas. El mecanismo de corte es una acción precisa, similar a la de unas tijeras, que se produce entre el inserto cuadrado giratorio (cuchilla giratoria) y la contracuchilla fija (cuchilla del estator).

La tensión principal aplicada al material es la tensión cortante pura, definida por:

$$\tau = \frac{F_{corte}}{A_{cizallamiento}}$$

El modo de tensión dominante es la cizalladura, y la fuerza de corte por unidad de área de cizalladura se define como τ = F/A. En la práctica, la estrecha holgura (0,1–0,5 mm) también induce una tensión de compresión perpendicular al plano de cizalladura, lo que acelera la deformación plástica y la fractura limpia de la pieza. El perfil cóncavo cuadrado del inserto rotatorio crea un ángulo de ataque positivo agudo que reduce la potencia máxima necesaria del eje de transmisión principal. El tamaño final de las partículas de salida está estrictamente controlado por una criba de clasificación situada debajo del conjunto del rotor.

2.3 Caracterización del desgaste industrial

Las cuchillas de las trituradoras operan en entornos tribológicos exigentes, y la degradación de la herramienta sigue cuatro patrones de desgaste industrial distintos:

Desgaste abrasivo (microarado): Las partículas pequeñas y duras, como arena, cascarilla, fibra de vidrio o polvo mineral, se deslizan sobre la matriz de acero de la herramienta, creando surcos microscópicos y redondeando los filos afilados. Esto desafila el filo, aumenta el consumo de energía y provoca que el material se desprenda o se estire en lugar de realizar un corte limpio.
Fatiga por impacto (desprendimiento y microdesprendimiento): Cuando entran en la máquina impurezas metálicas pesadas o componentes extraños no triturables, ejercen altas fuerzas de contacto localizadas sobre el filo de corte. Si la tenacidad a la fractura del material (K_1cSi esto es insuficiente, esta tensión de contacto provoca microdesconchones inmediatos o fallos catastróficos en la sección.
Desgaste del adhesivo y ablandamiento térmico: El procesamiento de polímeros densos o elastómeros altamente elásticos genera una elevada fricción en la interfaz de corte. Este calor localizado puede provocar un reblandecimiento localizado, lo que acelera la pérdida de material y da lugar a la adhesión del polímero a las superficies de la cuchilla.
Corrosión química intergranular: El procesamiento de residuos sólidos urbanos, residuos alimentarios o tejido animal expone el acero a una alta humedad, cloruros, ácidos orgánicos y sales (pH < 4). Este entorno reactivo induce una rápida corrosión por picaduras y oxidación intergranular, lo que provoca la pérdida de cromo de la matriz de acero y acelera el desgaste mecánico.

3. Aplicaciones de las Cuchillas para Trituradoras Industriales

3.1 Recuperación avanzada de plásticos y polímeros

Maquinaria de procesamiento objetivo: Trituradoras de un solo eje de alto rendimiento con cilindros hidráulicos de par variable.
Composición del material de entrada: Tuberías de poliolefina de paredes gruesas, purgas moldeadas por inyección, parachoques de automóviles y películas post-agrícolas contaminadas con arena o tierra.
Criterios de ingeniería operativa: Alta fricción abrasiva debido a las fibras de vidrio y los rellenos minerales. Requiere una excelente retención de los bordes para evitar que la película plástica se estire y se enrolle alrededor del rotor.
Especificación recomendada: Insertos rotativos AISI D2 o DC53 templados a 58–60 HRC. Para contaminación intensa por arena, utilice una base AISI 4140 con insertos de carburo de tungsteno soldados (89–92 HRA).

3.2 Procesamiento de cables eléctricos de alta capacidad y residuos electrónicos

Maquinaria de procesamiento objetivo: Granuladoras y trituradoras de un solo eje de alta precisión y microholgura.
Composición del material de entrada: Cables de alimentación, líneas de comunicación y conjuntos de residuos electrónicos blindados de cobre/aluminio.
Criterios de ingeniería operativa: Requiere un corte preciso y de poca holgura (0,1 mm – 0,2 mm) para separar limpiamente los hilos de cobre de las cubiertas de elastómero sin generar calor excesivo ni manchas de aislamiento.
Especificación recomendada: Acero para herramientas DC53 para evitar el microdesprendimiento causado por los sujetadores de acero ocultos. Aplique un recubrimiento de nitruro de titanio (TiN) mediante deposición física de vapor (PVD) (>2000 HV) a la superficie del estator para prolongar su vida útil.

3.3 Gestión de residuos sólidos industriales pesados y residuos peligrosos

Maquinaria de procesamiento objetivo: Trituradoras industriales pesadas de doble o cuádruple eje, de alto par y baja velocidad.
Composición del material de entrada: Tambores de acero, chatarra estructural de automóviles, contenedores de almacenamiento reforzados y residuos peligrosos mixtos que contienen placas de acero estructural.
Criterios de ingeniería operativa: Las garras de corte se ven sometidas a cargas de impacto extremas y a elevadas fuerzas de torsión al encontrarse con componentes gruesos e irrompibles.
Especificación recomendada: Acero para herramientas AISI H13 (1.2344) o AISI A8 modificado, templado en toda su masa a 48–54 HRC. Esta selección prioriza la alta tenacidad al impacto y la resistencia estructural sobre la resistencia al desgaste abrasivo puro para evitar la rotura de la hoja.

3.4 Procesamiento de neumáticos y caucho de vehículos al final de su vida útil (ELV)

Maquinaria de procesamiento objetivo: Trituradoras medioambientales de doble eje y gran capacidad equipadas con ganchos de diseño progresivo.
Composición del material de entrada: Neumáticos completos para vehículos comerciales que contienen haces de alambre de acero grueso y de alta resistencia en el talón.
Criterios de ingeniería operativa: Combinación severa de alta fricción abrasiva proveniente de compuestos de caucho vulcanizado y altas cargas de tracción/cizallamiento derivadas del corte de alambre de acero para muelles con alto contenido de carbono.
Especificación recomendada: Acero para herramientas especial M6V rico en vanadio y resistente al desgaste, o acero DC53 de primera calidad endurecido a 56-58 HRC para evitar la rotura de las garras bajo tensión del cable.

3.5 Procesamiento a gran escala de biomasa y combustibles agrícolas

Maquinaria de procesamiento objetivo: Sistemas trituradores de cuatro ejes de alto par que utilizan configuraciones de múltiples garras.
Composición del material de entrada: Paja agrícola empacada de alta densidad, tallos de cultivos, residuos forestales y paletas de madera que contienen elementos de fijación estructurales.
Criterios de ingeniería operativa: Los materiales fibrosos de biomasa se enredan fácilmente en los ejes de trituración, generando altas fuerzas radiales y fricción. Las piedras o los alambres metálicos ocultos pueden provocar impactos repentinos.
Especificación recomendada: Acero estructural para herramientas AISI 4140 (1.7225) templado en toda su masa a 48–54 HRC para operaciones estándar que requieren una tenacidad rentable. Para líneas de procesamiento continuo de RDF (combustible derivado de residuos), se recomienda utilizar acero al vanadio M6V de alta calidad.

3.6 Residuos orgánicos municipales, residuos alimentarios y subproductos animales

Maquinaria de procesamiento objetivo: Trituradoras de residuos orgánicos de doble eje con sistemas de sellado herméticos a los líquidos.
Composición del material de entrada: Residuos alimentarios posconsumo que incluyen cubiertos y cerámica mezclados, carcasas de animales enteras, estructuras óseas densas y pezuñas procedentes de plantas de procesamiento de subproductos animales.
Criterios de ingeniería operativa: Exposición severa a ácidos orgánicos con alto contenido de humedad, altas concentraciones de sal y desgaste corrosivo continuo, combinado con impactos por golpes de vajilla densa de hueso o mixta.
Especificación recomendada: Para residuos alimentarios altamente ácidos que contengan cerámica y cubiertos mezclados, utilice acero inoxidable martensítico AISI 420 endurecido a 48–52 HRC. Para el procesamiento de canales puras y el procesamiento de subproductos animales sin metales pesados, utilice acero martensítico AISI 440C con alto contenido de carbono endurecido a 58–60 HRC para una alta resistencia a la corrosión y una mayor vida útil del filo para triturar huesos.

4.Problemas de Fallo Comunes y Soluciones de Ingeniería

4.1 Astillamiento de herramientas de un solo eje por presencia de metal extraño

Análisis de la causa raíz: Cuando los componentes de acero irrompibles (por ejemplo, pernos endurecidos, soportes estructurales) entran en una trituradora de un solo eje, quedan atrapados entre la cuchilla giratoria de alta dureza (58–60 HRC) y el lecho del estator. Esta obstrucción repentina genera tensiones localizadas que superan la tenacidad a la fractura (K_1c) del acero AISI D2, provocando un astillamiento severo de los bordes o la fractura del cuerpo.
Rediseño de ingeniería y compensaciones: Sustituya el acero AISI D2 por acero DC53. El DC53 presenta estructuras de carburo finas y uniformes que duplican la energía de impacto Charpy con entalla en V en comparación con el acero D2 tradicional. Compromisos de ingeniería: Los costos de los materiales aumentan en aproximadamente 25%, pero la vida útil de la herramienta y la resistencia a fallas catastróficas mejoran sustancialmente.

4.2 Fractura de garra de múltiples ejes bajo alta tensión de biomasa

Análisis de la causa raíz: El procesamiento de biomasa densa y fibrosa o de haces de paja agrícola puede provocar que las fibras largas se enrollen firmemente alrededor de la base de las garras de corte. Este enrollamiento compacta el material entre las cuchillas adyacentes, generando altos momentos de flexión y cargas de tracción que pueden romper las garras desde la base.
Rediseño de ingeniería y compensaciones: Sustituya el material de la hoja de acero D2 de alta dureza por acero AISI H13 (1.2344) de alta tenacidad o un acero AISI A8 modificado, tratado térmicamente a 48–54 HRC. Esto transforma la matriz de acero, pasando de una estructura de carburo centrada en el desgaste a una estructura martensítica resistente a los impactos. Compromisos de ingeniería: Al disminuir la dureza, se reduce la resistencia al desgaste abrasivo, lo que requiere un afilado más frecuente para mantener la productividad.

4.3 Agrietamiento del orificio de accionamiento interno debido a la tensión residual del mecanizado por electroerosión por hilo

Análisis de la causa raíz: Los perfiles internos precisos (como las formas hexagonales u octogonales) suelen acabarse mediante mecanizado por electroerosión (EDM) tras un tratamiento térmico. Las altas temperaturas del proceso EDM funden y solidifican la superficie del acero, creando una capa blanca frágil a microescala con tensiones residuales. Bajo un par de torsión elevado, estas esquinas internas actúan como concentradores de tensión, iniciando grietas que se propagan hacia afuera y fracturan la pala.
Rediseño de ingeniería y compensaciones: Aplique un tratamiento térmico de alivio de tensiones a baja temperatura inmediatamente después del mecanizado por electroerosión (EDM), entre 180 °C y 200 °C durante 4 horas, para aliviar las tensiones residuales de tracción. Como alternativa, puede utilizar material DC53, que puede absorber estas tensiones sin necesidad de un tratamiento térmico especial de varias etapas.

4.4 Expansión axial y agarrotamiento de conjuntos de ejes múltiples

Análisis de la causa raíz: El procesamiento de materiales densos durante largos periodos de tiempo genera una alta fricción, calentando las cuchillas de la trituradora hasta 80 °C - 120 °C. Si la dilatación térmica de las cuchillas supera las holguras axiales de diseño originales, las caras laterales de las cuchillas entrelazadas rozarán entre sí, lo que provocará un bloqueo por fricción, la desviación del eje y la sobrecarga del sistema de transmisión.
Rediseño de ingeniería y compensaciones: Aumente el grosor de los collares espaciadores en relación con las palas, estableciendo una holgura unilateral de 0,15 mm a 0,40 mm (lo que hace que el espaciador sea de 0,3 mm a 0,8 mm más ancho que la pala correspondiente). Además, aplique un tratamiento criogénico a -196 °C durante el tratamiento térmico para eliminar la austenita retenida, lo que garantiza una alta estabilidad dimensional en un amplio rango de temperaturas. Compromisos de ingeniería: Larger clearance gaps can allow thin sheet materials to pass through without being fully shredded. For the full tolerance-chain analysis behind these clearance targets — including GD&T flatness/parallelism/perpendicularity callouts, spacer selective-fit binning, and post-assembly TIR acceptance gates — see our Multi-shaft Blade Tolerance Stacking guide.

4.5 Corrosión química rápida y ablandamiento de los bordes en el procesamiento de biomasa

Análisis de la causa raíz: El procesamiento de residuos orgánicos de alimentos o cadáveres de animales libera ácidos orgánicos y cloruros con alto contenido de humedad (pH < 4). Los aceros para herramientas de trabajo en frío estándar, como el AISI D2 o el DC53, carecen de suficiente cromo libre, lo que provoca la formación de óxidos de hierro y la corrosión por picaduras en estas condiciones. Esta corrosión compromete la matriz del acero, acelerando el desgaste mecánico y provocando que el filo de corte se desafile rápidamente.
Rediseño de ingeniería y compensaciones: En función de la cantidad de metal extraño presente, se recomienda mejorar el material de la herramienta de corte a acero inoxidable martensítico AISI 420 (endurecido a 48-52 HRC) o a acero inoxidable con alto contenido de carbono AISI 440C (endurecido a 58-60 HRC). Compromisos de ingeniería: Los aceros inoxidables para herramientas son más difíciles de rectificar con precisión, lo que aumenta los costes de fabricación y los plazos de entrega.

4.6 Aflojamiento del asiento de la cuchilla giratoria de un solo eje

Análisis de la causa raíz: Las fuerzas de corte de alta frecuencia aplican cargas cíclicas y pulsantes a los insertos rotativos de un solo eje. Si la tolerancia dimensional entre la superficie de asiento inferior del inserto y el alojamiento mecanizado del rotor supera los 0,05 mm, el inserto puede desplazarse microaxialmente durante el funcionamiento. Este movimiento genera elevadas tensiones de cizallamiento cíclicas en el perno de fijación central, lo que provoca fatiga del perno y, finalmente, su rotura.
Rediseño de ingeniería y compensaciones: Reduzca las tolerancias dimensionales en las caras de asiento y posicionamiento inferiores de la cuchilla a una tolerancia estricta de ±0,02 mm mediante rectificado de precisión. Compromisos de ingeniería: Requiere dispositivos de rectificado CNC de alta precisión, lo que aumenta los costes de fabricación de las herramientas.

4.7 Redondeo severo de bordes abrasivos en polímeros reforzados con fibra de vidrio

Análisis de la causa raíz: Las fibras de vidrio (GF) utilizadas en los plásticos de ingeniería actúan como abrasivos de alta dureza durante el triturado. Al deslizarse sobre acero para herramientas estándar, estas fibras provocan un microarado que redondea rápidamente el filo de corte. Una vez redondeado, la cuchilla ya no puede cortar el plástico limpiamente, lo que aumenta el consumo de energía y genera fricción que funde el polímero.
Rediseño de ingeniería y compensaciones: Utilice hojas compuestas con cuerpo de acero estructural AISI 1045 o 4140 e insertos de carburo de tungsteno (WC-Co) soldados en los filos de corte. Los insertos de carburo proporcionan una alta dureza (89-92 HRA) para resistir la abrasión de las fibras, mientras que el cuerpo de acero mantiene la tenacidad estructural. Compromisos de ingeniería: Los entornos con altas vibraciones o los impactos de metales extraños pueden provocar que los insertos de carburo frágiles se agrieten o se desprendan de la base de acero.

4.8 Desconchado prematuro de esquinas en insertos cóncavos cuadrados

Análisis de la causa raíz: Las cuatro puntas de las esquinas de los insertos cóncavos cuadrados de un solo eje concentran la tensión durante el funcionamiento. Si el radio cóncavo se rectifica demasiado profundo, la geometría del borde resultante se vuelve demasiado frágil, lo que hace que las esquinas sean propensas a sufrir microdesconchones bajo cargas de impacto estándar.
Rediseño de ingeniería y compensaciones: Optimice la geometría de rectificado reduciendo la profundidad cóncava e introduciendo un pequeño chaflán controlado de 0,1 mm en el filo de corte. Esto refuerza la geometría de la esquina con un impacto mínimo en el filo general.

4.9 Desgaste por fricción en superficies de enclavamiento de ejes múltiples

Análisis de la causa raíz: Al triturar materiales dúctiles como aleaciones de aluminio o polímeros blandos, las altas presiones laterales pueden forzar el material hacia los espacios entre las cuchillas entrelazadas. Este material atrapado experimenta una alta fricción y presión, lo que provoca soldadura en frío localizada y transferencia de material (desgaste) a las caras de las cuchillas, aumentando así el par y la fricción.
Rediseño de ingeniería y compensaciones: Rectifique con precisión las caras laterales de las palas hasta obtener un acabado superficial liso con una rugosidad Ra < 0,8 μm para reducir la fricción. Para aplicaciones que requieren alta ductilidad, añada ranuras de escape radiales poco profundas a lo largo de las caras de las palas para facilitar la expulsión de las partículas atrapadas. Incorpore aletas rascadoras radiales en los perfiles laterales de las palas para ayudar a expulsar las partículas finas del espacio entre ellas.

4.10 Agrietamiento térmico (fisuración por calor) debido a la fricción continua

Análisis de la causa raíz: El triturado de materiales altamente elásticos puede generar una fricción continua elevada, creando gradientes térmicos localizados a lo largo del filo de la cuchilla. La consiguiente expansión y contracción térmica cíclica puede provocar microfisuras térmicas (grietas térmicas) perpendiculares al filo de corte, lo que puede derivar en fallos estructurales mayores.
Rediseño de ingeniería y compensaciones: Seleccione aceros para herramientas con alta conductividad térmica y resistencia al revenido, como el AISI H13. Asegúrese de que el sistema de trituración utilice un ciclo inverso automatizado o refrigeración externa para controlar las temperaturas de funcionamiento.

5. Guía de Ingeniería de Materiales

La selección de la aleación de acero adecuada requiere equilibrar tres propiedades contrapuestas: resistencia al desgaste, tenacidad al impacto y facilidad de fabricación (capacidad de rectificado).

5.1 Comparación de matrices metalúrgicas

La siguiente comparación de aleaciones refleja la biblioteca de materiales calificados de Maxtor Metal para la producción de cuchillas trituradoras.

Norma Internacional de Aleaciones	Carburos microestructurales primarios	Energía de impacto Charpy con muesca en V (Resistencia)	Resistencia al desgaste abrasivo	Índice de mecanizado y rectificabilidad
AISI D2 / DIN 1.2379 / SKD11	Carburos de cromo eutécticos grandes y bandeados (Cr₇C₃).	Bajo (20 – 25 J/cm²)²).	Alto.	Difícil; alto desgaste de las ruedas.
DC53 (Trabajo en frío de alta calidad)	Carburos de aleación secundaria finos y uniformemente dispersos.	Muy alta (28 – 45 J/cm²)²).	Excelente.	Regular; superior a D2.
AISI H13 / DIN 1.2344	Carburos finos de vanadio/molibdeno.	Excepcional (50 – 80 J/cm²)²).	Moderado.	Bueno; alta maquinabilidad.
AISI A8 Mod (Herramienta de dureza)	Matriz equilibrada de cromo/molibdeno.	Excelente (80 – 100 J/cm²)²).	Medio-Alto.	Justo.
M6V (Herramienta de alto contenido de vanadio)	Carburos de vanadio ultraduros (VC, 2800 HV).	Moderada-alta (35 – 40 J/cm²)²).	Larga duración superior.	Difícil; requiere ruedas especializadas.
AISI 4140 / DIN 1.7225	Martensita templada homogénea (sin carburos primarios).	Alta ductilidad estructural.	Bajo; requiere soporte de base.	Excelente; bajo coste de fabricación.
AISI 420 / DIN 1.4021	Carburos de cromo dispersos en una matriz de acero inoxidable.	Alto (60 – 80 J/cm²).	Medio.	Bien.
AISI 440C / DIN 1.4125	Carburos de cromo primarios de alta densidad.	Bajo-moderado (15 – 22 J/cm²)²).	Alto.	Difícil.
Carburo de tungsteno (WC-Co)	Granos de carburo de tungsteno sinterizado puro.	Frágil; bajo umbral de impacto.	Máximo Industrial.	Requiere pulido con diamante.

Los valores de energía de impacto se miden con la dureza de trabajo deseada tras el endurecimiento al vacío y el triple revenido. Los valores en estado recocido son significativamente más altos y no son representativos de las condiciones de servicio.

5.2 Directrices avanzadas para la selección metalúrgica

5.2.1 AISI D2 frente a DC53

El acero D2 tradicional contiene carburos de cromo grandes y no uniformes que se forman durante la solidificación. Estos carburos actúan como puntos de concentración de tensiones donde pueden iniciarse fácilmente microfisuras bajo fuertes cargas de choque. En cambio, el DC53 modifica la composición química para eliminar estas grandes bandas de carburo, lo que da como resultado una distribución fina y uniforme de los mismos. Esta mejora microestructural duplica la tenacidad al impacto del material, manteniendo una resistencia al desgaste equivalente o superior a altos niveles de dureza (58-60 HRC).

5.2.2 Aleaciones ambientales especializadas (M6V, 420, 440C)

M6V: Contiene altas cantidades de vanadio, que forma carburos de vanadio ultraduros en toda la matriz. Esta aleación es ideal para líneas de procesamiento continuo de alto volumen, como la generación de RDF, donde una larga vida útil de las herramientas es fundamental para reducir el tiempo de inactividad.
AISI 420 y 440C: Estos aceros inoxidables martensíticos se seleccionan para aplicaciones altamente corrosivas. El AISI 420 proporciona la tenacidad al impacto necesaria para el tratamiento de residuos municipales mixtos que contienen impurezas duras ocasionales. El AISI 440C presenta un mayor contenido de carbono y cromo, lo que proporciona una excelente retención del filo y resistencia al desgaste para el procesamiento de materia orgánica pura, como el procesamiento de cadáveres de animales.

6. Tratamiento Térmico y Equilibrio de Dureza de las Cuchillas

Las cuchillas de las trituradoras industriales requieren un tratamiento térmico preciso para lograr el equilibrio adecuado entre dureza y tenacidad. Un templado incorrecto o una transformación de fase incompleta pueden provocar fallos prematuros en la herramienta.

6.1 Austenización al vacío y temple controlado

Las palas se someten a un tratamiento térmico en un horno de alto vacío (10^-4mbar) para prevenir la descarburación y oxidación superficial. Para aceros para herramientas de alta calidad como el D2 y el DC53, el material se precalienta en etapas para minimizar la distorsión térmica antes de alcanzar su temperatura final de austenización (1020 °C – 1040 °C). Una vez que se logra una disolución uniforme del carbono, las piezas se someten a un enfriamiento rápido con nitrógeno gaseoso a alta presión (6 – 10 bar) para transformar rápidamente la matriz de austenita en martensita dura.

6.2 Proceso de transformación criogénica profunda

Tras el temple, la matriz de acero puede retener entre 5% y 15% de austenita retenida inestable. Para garantizar la estabilidad dimensional a largo plazo y evitar la deformación o el agrietamiento bajo cargas estructurales elevadas, las palas se someten a un tratamiento criogénico profundo.

La temperatura se reduce a un ritmo controlado (1 ℃/min) hasta alcanzar los -196 ℃ utilizando nitrógeno líquido.
Las cuchillas se mantienen a -196 ℃ durante 12 a 24 horas.

Este proceso fuerza la transformación completa de la austenita retenida en martensita y promueve la precipitación de finos carburos η, mejorando tanto la resistencia al desgaste como la estabilidad estructural.

6.3 Estrategias de templado de precisión

El revenido transforma la estructura martensítica dura y quebradiza en una martensita revenida más resistente y elástica.

Revenido a alta temperatura (Ventana de endurecimiento secundario): Para las cuchillas D2 y DC53 utilizadas en aplicaciones de alto desgaste, se realiza un triple revenido a 520 ℃ – 540 ℃. Esto provoca la precipitación secundaria de carburos, maximizando la resistencia al desgaste y manteniendo una dureza estable de 58–60 HRC.
Revenido a baja temperatura (Ventana de tenacidad):
- Para las cuchillas trituradoras fabricadas con acero AISI D2, el revenido se realiza a 180 °C - 200 °C para aliviar las tensiones de temple y lograr la máxima tenacidad al impacto, manteniendo una alta dureza de trabajo de 58-61 HRC. Para evitar microfisuras durante el posterior mecanizado por electroerosión por hilo (EDM) de los orificios internos del eje, es obligatorio un revenido posterior al EDM para aliviar las tensiones a 180 °C - 200 °C durante 4 horas.
- Para configuraciones de garras de múltiples ejes sometidas a cargas de choque operativas severas, los componentes AISI H13 deben someterse a ciclos de revenido a alta temperatura entre 550 ℃ y 580 ℃. Esto impulsa una transformación secundaria completa y un alivio de las tensiones de la matriz, estableciendo una estructura de martensita revenida estable que proporciona su máxima energía de impacto Charpy, con el objetivo de alcanzar una dureza de 48 a 54 HRC.

7. Geometría de la Cuchilla e Ingeniería del Filo

El diseño geométrico de la cuchilla de una trituradora determina su eficiencia de corte, la cantidad de material que procesa y su durabilidad estructural.

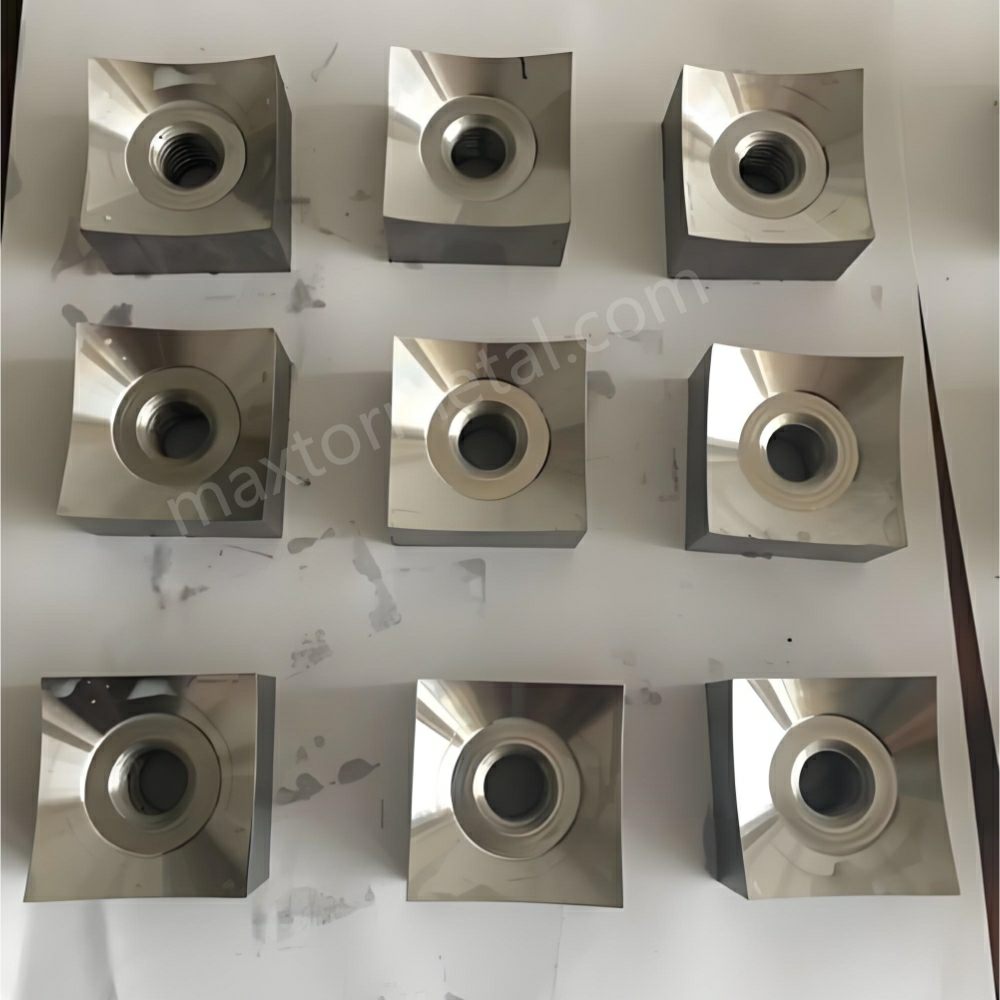

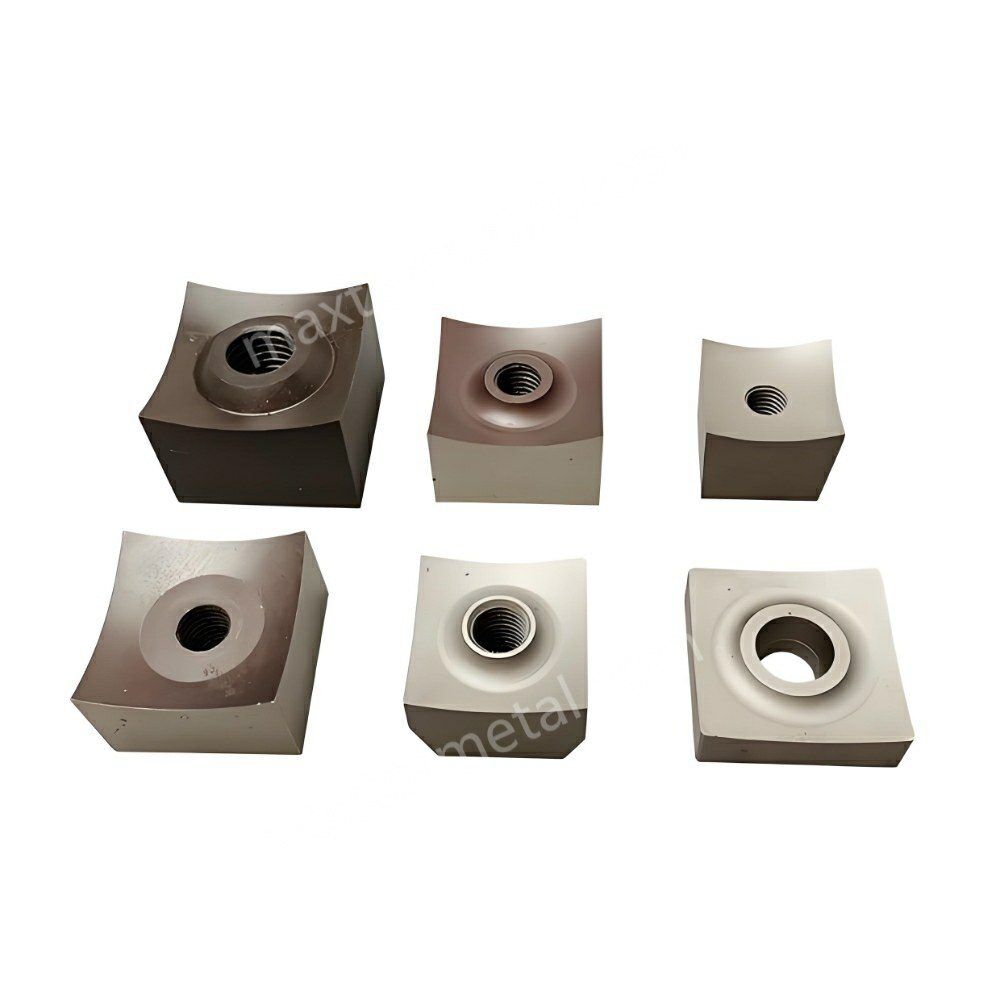

7.1 Arquitectura de inserción de eje único

Las cuchillas rotativas de un solo eje suelen diseñarse como insertos cóncavos cuadrados de ángulos múltiples. La cara cóncava crea un ángulo de ataque positivo y agresivo (α = +10° a +15°) que ayuda a introducir el material en la zona de corte, reduciendo así la potencia necesaria del motor.

El centro del inserto presenta un orificio avellanado mecanizado con precisión, diseñado para alojar tornillos de cabeza hexagonal de alta resistencia, lo que fija firmemente la cuchilla a su alojamiento en el rotor. Este alojamiento proporciona soporte en múltiples superficies para absorber las elevadas fuerzas de corte radiales y axiales.

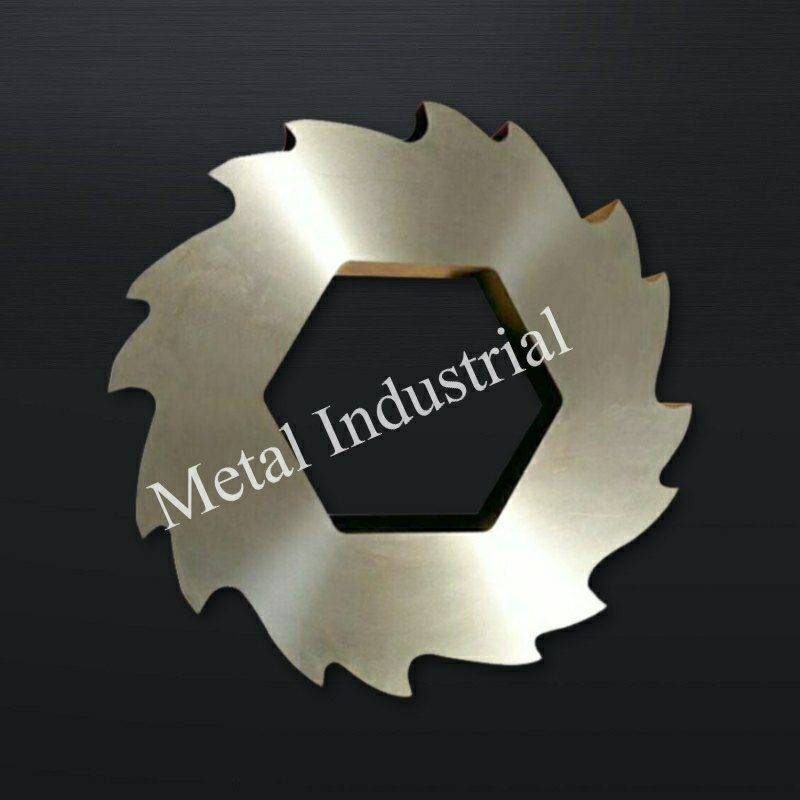

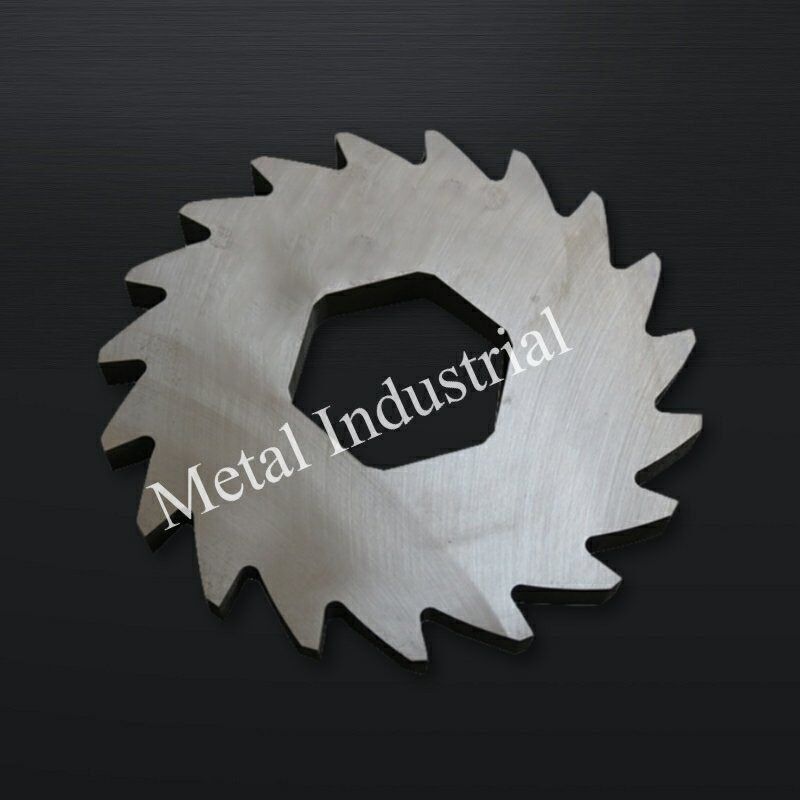

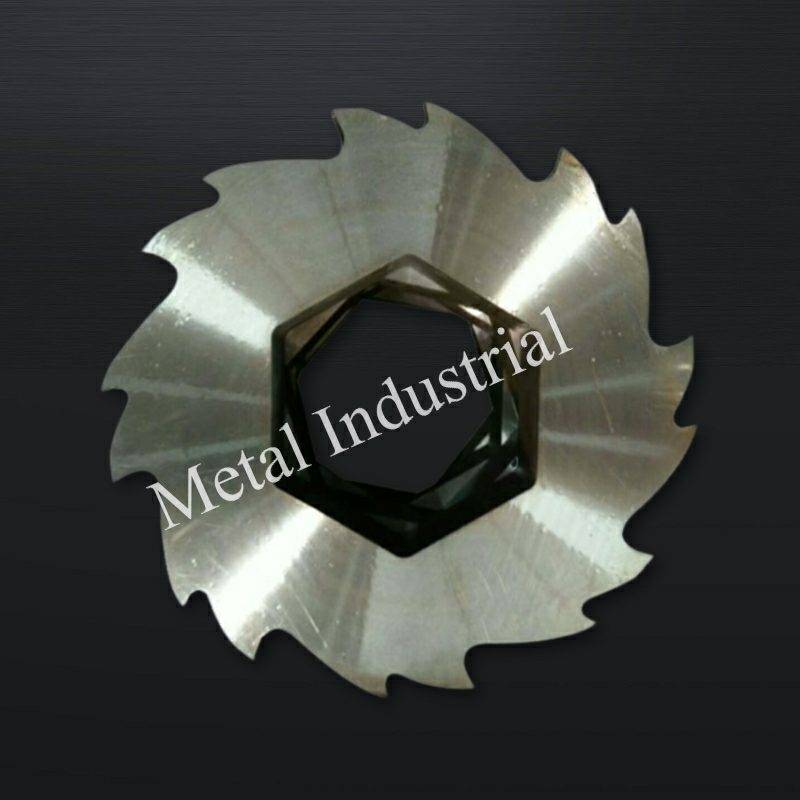

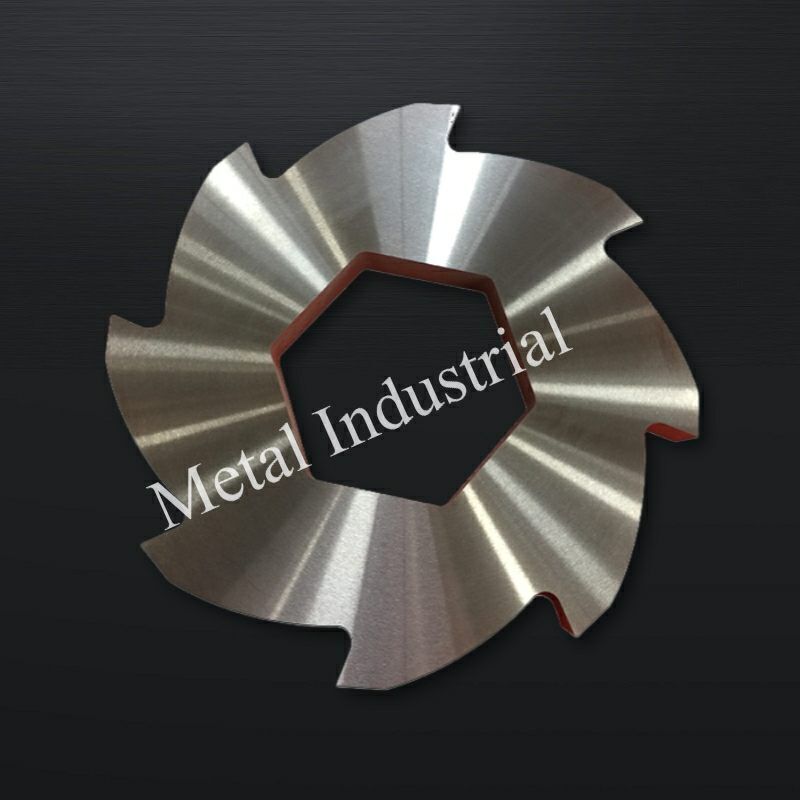

7.2 Perfiles de garras de ejes múltiples y mecánica del orificio

Las cuchillas de ejes múltiples tienen un diseño similar al de las cortadoras de disco y cuentan con un número variable de garras de corte (normalmente configuraciones de 3, 5 u 8 garras).

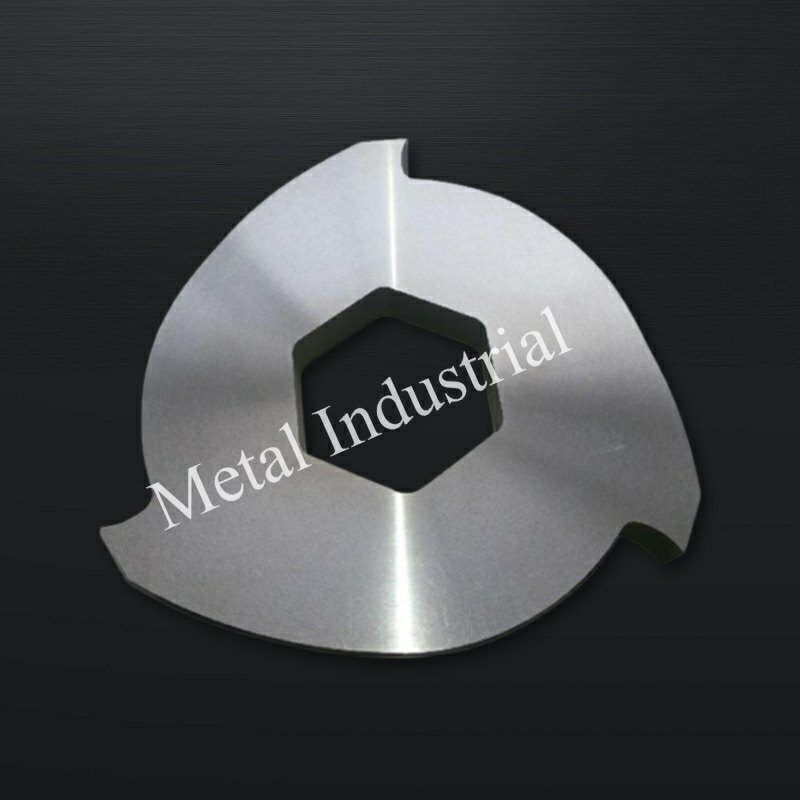

Perfil de 3 garras: Cuenta con ganchos profundos y agresivos de perfil alto, lo que la hace ideal para agarrar y rasgar objetos voluminosos y huecos como bidones de plástico o carrocerías de automóviles.

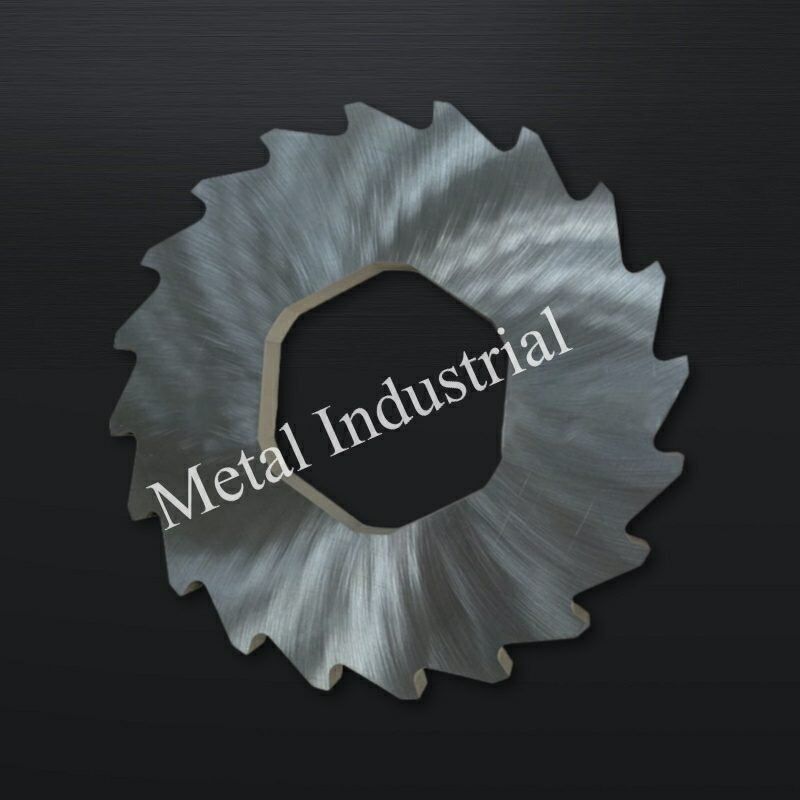

Perfil de 8 garras: Cuenta con garras más cortas y muy juntas, diseñadas para aplicaciones de alta densidad y tamaño uniforme, como la trituración de neumáticos o el procesamiento de biomasa fina.

El diseño del orificio de accionamiento interno es fundamental para transmitir un par motor elevado desde el eje de transmisión principal:

Orificios hexagonales/octogonales: Proporcionan un acoplamiento mecánico positivo, pero presentan esquinas internas afiladas que actúan como concentradores de tensión.
Orificios estriados evolventes: Cuenta con una serie de dientes internos coincidentes que distribuyen las cargas de torsión de manera uniforme a lo largo de toda la circunferencia. Este diseño reduce significativamente la concentración de tensiones localizadas, lo que lo hace ideal para operaciones de reciclaje de alta exigencia.

8. Proceso de Fabricación e Inspección de Calidad de Cuchillas

Para garantizar un rendimiento fiable en entornos de reciclaje exigentes, las cuchillas de las trituradoras deben someterse a estrictas etapas de fabricación con control de calidad.

8.1 Flujo de trabajo de fabricación avanzada

La secuencia de fabricación estándar de Maxtor Metal para las cuchillas de trituradoras industriales consta de ocho etapas controladas:

Suministro de materiales y forja: Utilice lingotes de acero para herramientas limpios y desgasificados al vacío. Realice un forjado multidireccional en 3D para asegurar una estructura de grano uniforme y romper las bandas gruesas de carburo.
Recocido esferoidizado: Aplicar un tratamiento térmico para obtener una distribución uniforme de carburos granulares dentro de una matriz de ferrita blanda, lo que garantiza una maquinabilidad y una estabilidad dimensional consistentes.
Mecanizado en bruto CNC: Fresar los perfiles centrales de las palas, taladrar agujeros avellanados y tornear en bruto el diámetro exterior, dejando un margen de rectificado uniforme de 0,3 mm a 0,5 mm en todas las caras críticas.
Tratamiento térmico al vacío y estabilización criogénica: Se debe llevar a cabo la secuencia completa de endurecimiento al vacío, congelación profunda con nitrógeno líquido y triple revenido para fijar las propiedades microestructurales del material.
Rectificado de súper precisión: Utilice rectificadoras de superficie CNC especializadas equipadas con muelas de CBN (nitruro de boro cúbico) vitrificado o de diamante para acabar los bordes de corte y obtener un acabado superficial liso de Ra < 0,8 μm.
Perfilado por electroerosión por hilo (para orificios complejos): Utilice la electroerosión por hilo de alta precisión para cortar orificios hexagonales o estriados internos en el cuerpo endurecido de la hoja.
Revenido de alivio de tensiones a baja temperatura: Templar inmediatamente las piezas a 180 ℃ – 200 ℃ durante un mínimo de 4 horas para eliminar las tensiones residuales de tracción y la frágil “capa blanca” resultante del mecanizado por electroerosión.
Inspección final de control de calidad: Valide todas las dimensiones utilizando máquinas de medición de coordenadas (MMC) automatizadas.

8.2 Protocolos de metrología y tolerancias de inspección

Cada hoja terminada debe pasar tres controles de calidad antes de su lanzamiento:

Verificación de la planitud de la cara final: Medición realizada con una planitud óptica o un indicador digital de alta precisión en todo el diámetro de la hoja. Para aplicaciones de alta precisión, la variación de planitud no debe exceder ±0,01 mm.
Pruebas de paralelismo de doble cara: La variación de espesor entre caras paralelas opuestas se verifica en cuatro puntos simétricos. La desviación total del espesor debe mantenerse dentro de ±0,05 mm para garantizar un asentamiento uniforme cuando las palas se apilan en un conjunto de ejes múltiples.

9. Casos de Éxito

9.1 Caso práctico 1: Prevención de grietas en el reciclaje industrial de plata

Los siguientes datos provienen del apoyo brindado por Maxtor Metal a un proyecto de recuperación de metales preciosos; el nombre del cliente ha sido anonimizado.

Perfil del operador industrial: Una planta de recuperación de metales preciosos de gran volumen que procesa chatarra industrial de plata densa y de alta pureza.
Configuración del equipo original: Trituradora pesada de ejes múltiples que utiliza cuchillas estándar de acero AISI D2 templadas a 60 HRC. El acoplamiento del accionamiento interno se realiza mediante un orificio hexagonal interno estándar cortado por electroerosión por hilo.
Análisis de fallas operativas: Las cuchillas D2 originales se agrietaban y partían con frecuencia desde las esquinas afiladas del orificio hexagonal interno hacia afuera durante su funcionamiento inicial. La investigación reveló que el alto par requerido para procesar chatarra de plata densa amplificaba las tensiones residuales de tracción dejadas por el proceso de electroerosión por hilo. El microfisurado localizado se veía gravemente agravado por los campos de tensión de tracción incontrolados generados durante el corte por hilo posterior a la electroerosión del proveedor anterior, que omitía el protocolo crítico de revenido de alivio de tensiones necesario para eliminar la capa blanca refundida frágil. Las grandes y frágiles estructuras de carburo típicas del acero D2 estándar no podían absorber estas cargas combinadas, lo que provocaba una rápida propagación de grietas y la falla.

Evaluación de soluciones de ingeniería

Solución A: Actualizar al material DC53

Enfoque de ingeniería: Sustituir el acero AISI D2 por el acero para herramientas de trabajo en frío DC53 de primera calidad, manteniendo los métodos de fabricación estándar de alta eficiencia.
Matriz de resultados: La fina y uniforme estructura de carburo del DC53 duplicó la energía de impacto del material en comparación con el D2. Esta mayor tenacidad permitió que la matriz de acero absorbiera de forma natural las tensiones residuales del proceso de electroerosión y soportara las elevadas cargas de torsión sin agrietarse. Las cuchillas mantuvieron una alta dureza superficial de 58-60 HRC, lo que prolongó su vida útil y redujo los plazos de fabricación.

Solución B: Modificar la fabricación mediante un proceso de cuatro pasos.

Enfoque de ingeniería: Mantener el material AISI D2 original, pero reestructurar completamente la secuencia de fabricación para aislar y aliviar las tensiones internas:
1. Endurecer la pieza en bruto al vacío hasta alcanzar un nivel de dureza inferior y más resistente de 52 HRC.
2. Desbaste ambas caras, dejando un margen de mecanizado de 0,1 mm a 0,2 mm.
3. El corte por electroerosión por hilo (Wire-EDM) cortó el perfil hexagonal interno del orificio.
4. Realice un tratamiento térmico prolongado a baja temperatura (180 ℃ – 200 ℃) para aliviar las tensiones internas de tracción antes del rectificado final.
Matriz de resultados: Este proceso evitó con éxito el agrietamiento interno del orificio y logró una tolerancia de planitud precisa de ±0,01 mm. Sin embargo, la reducción de la dureza a 52 HRC disminuyó la vida útil de las palas en aproximadamente 351 TP7T. Este enfoque también incrementó significativamente los costos de fabricación, requirió pasos de procesamiento más complejos y prolongó los plazos de producción.
Decisión final de implementación: El operador eligió Solución A. La actualización a DC53 eliminó las fallas por agrietamiento, mantuvo una vida útil óptima del filo, simplificó la fabricación y redujo los tiempos generales de producción de herramientas.

9.2 Caso práctico 2: Prolongación de la vida útil de las herramientas en el procesamiento de residuos orgánicos corrosivos

Los siguientes datos provienen del apoyo brindado por Maxtor Metal a un proyecto para una planta de procesamiento de residuos sólidos municipales; el nombre del cliente ha sido anonimizado.

Perfil del operador industrial: Una planta municipal de tratamiento de residuos sólidos que opera líneas continuas de residuos orgánicos y procesamiento de animales.
Configuración del equipo original: Trituradora de doble eje de alta resistencia equipada con cuchillas multigarra estándar de acero para herramientas AISI D2.
Análisis de fallas operativas: Las cuchillas D2 originales presentaban una corrosión superficial severa y picaduras a las pocas horas de procesar residuos orgánicos ácidos (pH < 4,5). Esta corrosión química desafilaba rápidamente los filos de corte, lo que provocaba que materiales fibrosos se enredaran en los ejes y obstruyeran la máquina. La fricción resultante generaba altas temperaturas de funcionamiento, sobrecargas del motor y frecuentes paradas de mantenimiento no programadas.
Rediseño de ingeniería implementado: Las palas D2 se sustituyeron por acero inoxidable martensítico de alto contenido en carbono (AISI 440C), endurecido al vacío y templado a baja temperatura hasta alcanzar una dureza estable de 59 HRC. Además, se ampliaron los espacios laterales a 0,25 mm mediante espaciadores más anchos y resistentes a la corrosión para compensar la dilatación térmica.
Mejora cuantificada del rendimiento: Las cuchillas mejoradas de acero inoxidable AISI 440C resistieron la corrosión por ácidos orgánicos, manteniendo un filo limpio durante largos periodos de funcionamiento. La vida útil continua entre afilados aumentó de 72 horas a entre 300 y 580 horas, dependiendo de la acidez de los residuos y el caudal. La generación de calor por fricción se redujo significativamente, eliminando la obstrucción térmica y disminuyendo el consumo energético total del motor en el modelo 14%.

10. Sección de Preguntas Frecuentes (FAQ)

¿Por qué el acero AISI D2 suele astillarse o fallar al triturar residuos sólidos urbanos mezclados?

El AISI D2 contiene carburos de cromo grandes y no uniformes que se forman durante la solidificación. Estas bandas de carburo son frágiles y actúan como concentradores de estrés interno. Cuando la trituradora encuentra metales erráticos no triturables o piedras pesadas, las cargas de impacto repentinas superan la tenacidad a la fractura de la matriz de D2, lo que provoca microastillamientos o grietas estructurales importantes.

¿Cómo ayuda la actualización a DC53 a evitar que las cuchillas de la trituradora se agrieten?

El DC53 reduce las grandes bandas de carburo de cromo típicas del D2, reemplazándolas por una distribución de carburos fina y uniforme. Según las pruebas de calificación de materiales de Maxtor Metal, este ajuste microestructural duplica aproximadamente la energía de impacto Charpy con entalladura en V en comparación con el D2 estándar a una dureza de trabajo equivalente (58–60 HRC), lo que permite que la cuchilla absorba mejor los impactos repentinos y el alto torque sin fracturarse.

¿Cuál es el huelgo lateral óptimo para las cuchillas de una trituradora de varios ejes y por qué es necesario?

Según las especificaciones de montaje multieje de Maxtor Metal, el huelgo lateral estándar por lado oscila entre 0.15 mm y 0.40 mm, lo cual se logra fabricando el casquillo distanciador entre 0.3 mm y 0.8 mm más ancho que el espesor de la cuchilla. Este huelgo integrado absorbe las tolerancias de espesor (ISO 2768-mK) y permite que las cuchillas se expandan libremente a medida que la fricción las calienta durante la operación, evitando el gripado y el bloqueo axial.

¿Cuándo se deben utilizar insertos de carburo de tungsteno en lugar de acero para herramientas macizo para trituradoras de un solo eje?

Los insertos de carburo de tungsteno son ideales para aplicaciones de alta abrasión con bajo riesgo de impactos pesados, como la trituración de film agrícola contaminado con arena o el procesamiento de plásticos de ingeniería reforzados con fibra de vidrio. Las puntas de carburo proporcionan una alta dureza (89–92 HRA) para resistir el desgaste abrasivo, mientras que una base de acero tenaz como el AISI 4140 proporciona el soporte estructural.

¿Por qué se recomienda el tratamiento criogénico profundo (-196 °C) para cuchillas de trituradoras de servicio pesado?

El tratamiento criogénico fuerza a la austenita retenida inestable a transformarse completamente en martensita estable. En el protocolo de tratamiento térmico de Maxtor Metal, las cuchillas se mantienen a −196 °C durante 12 a 24 horas después del temple, eliminando las tensiones microestructurales residuales que podrían causar alabeo o distorsión en servicio, y promoviendo la precipitación de finos carburos secundarios que mejoran la resistencia general al desgaste.

¿Qué causa que los agujeros interiores de arrastre (hexagonales u octogonales) se agrieten y cómo se puede solucionar?

El acabado de los agujeros interiores de arrastre mediante electroerosión por hilo (wire EDM) crea una "capa blanca" delgada y frágil en la superficie del acero que contiene altas tensiones de tracción residuales. Las esquinas vivas de los agujeros hexagonales u octogonales también concentran el estrés de forma natural. Bajo un alto torque, las grietas pueden iniciarse fácilmente en estas esquinas y propagarse hacia el exterior. Esto se puede prevenir aplicando un revenido de alivio de tensiones posterior a la electroerosión a una temperatura de 180 °C a 200 °C o actualizando el material de la cuchilla a DC53 de alta tenacidad.

¿Qué material de cuchilla es el mejor para procesar residuos de alimentos orgánicos corrosivos?

Para residuos orgánicos con alto contenido de humedad y ácidos, se recomiendan los aceros inoxidables martensíticos AISI 420 o AISI 440C. El AISI 420 proporciona una buena tenacidad al impacto para flujos de residuos mixtos, mientras que el AISI 440C ofrece una mayor dureza (58–60 HRC) y una excelente retención del filo para aplicaciones de procesamiento por fusión (rendering) de gran volumen, como el procesamiento de canales/carcasas animales.

¿Qué acabado superficial se requiere para las caras de las cuchillas rotativas de un solo eje?

Según las normas de rectificado e inspección de Maxtor Metal, la cara de corte cóncava debe rectificarse con precisión a Ra < 0.8 μm para mantener un filo de corte afilado y de baja fricción, mientras que los asientos de montaje planos requieren un Ra < 1.6 μm para asegurar un asentamiento rígido y seguro en el alojamiento del rotor.

¿Por qué los aceros para herramientas estándar son ineficaces para el procesamiento de subproductos animales y canales?

Los fluidos animales contienen altas concentraciones de ácidos orgánicos y sales que hacen que los aceros para herramientas estándar como el D2 o el DC53 se oxiden y presenten picaduras rápidamente. Este wear corrosivo destruye la matriz de acero y desafila rápidamente el filo de corte, lo que provoca el enredo del material, fricción y, eventualmente, la sobrecarga de la máquina. Se requieren aceros inoxidables martensíticos como el AISI 440C para soportar estas condiciones.

¿Cuál es el propósito de un recubrimiento PVD de TiN en las cuchillas estatoras de un solo eje?

El recubrimiento de nitruro de titanio (TiN) incrementa la dureza superficial a más de 2000 HV en las caras de cizallamiento principales. Este recubrimiento actúa como una barrera contra el desgaste abrasivo, por lo que es altamente efectivo para aplicaciones de precisión como el reciclaje de cables eléctricos, donde mantener un filo limpio y afilado es crítico para evitar el emborronamiento o derretimiento del aislamiento.

¿Cómo difiere la aplicación del perfil de una cuchilla multieje de 3 garras en comparación con uno de 8 garras?

El perfil de 3 garras presenta ganchos altos y agresivos diseñados para agarrar y rasgar materiales voluminosos y huecos como bidones de plástico, neumáticos o chatarra de automóviles. El perfil de 8 garras presenta ganchos más cortos y frecuentes que ofrecen un desgarro menos agresivo, pero proporcionan un tamaño de salida más uniforme y fino, lo que lo hace ideal para procesar biomasa suelta o caucho ya triturado.

¿Por qué las tolerancias dimensionales para las bases de las cuchillas de un solo eje están restringidas a ±0.02 mm?

Las trituradoras de un solo eje operan con una acción de corte pulsante y de alta frecuencia. Maxtor Metal aplica una estricta tolerancia de ±0.02 mm en el asiento de la base de la cuchilla y en las caras de localización —verificada mediante rectificado CNC de precisión— para garantizar un ajuste rígido dentro del alojamiento del rotor y evitar los micromovimientos que causan la falla por fatiga de los pernos de fijación principales.

¿Qué compensaciones de ingeniería ocurren al reducir la dureza de la cuchilla para mejorar la tenacidad?

Reducir la dureza de una cuchilla (por ejemplo, revenir el acero D2 a 52 HRC) aumenta su tenacidad al impacto y su resistencia al agrietamiento. Sin embargo, esto disminuye su resistencia al desgaste abrasivo, lo que significa que los filos de corte se desafilarán más rápido y requerirán un afilado o reemplazo más frecuente, aumentando el tiempo de inactividad operativa.

¿Cuál es la ventaja de un guarnecido de estrías evolventes (involute spline) en comparación con un orificio hexagonal estándar para transmisiones de ejes múltiples?

Un orificio hexagonal concentra los esfuerzos torsionales en sus seis esquinas afiladas, lo que puede provocar grietas por fatiga con el tiempo. Por el contrario, un orificio de estrías evolventes (involute spline) utiliza una serie de dientes curvados para distribuir el par de torsión de forma uniforme a lo largo de toda la circunferencia del eje, lo que reduce significativamente el estrés localizado y prolonga la vida útil de la cuchilla bajo cargas pesadas.

¿Cómo se puede identificar si la falla de una cuchilla fue causada por desgaste abrasivo o por fatiga por impacto?

El desgaste abrasivo se manifiesta como micro-ranuras lisas, rayones y un redondeo gradual del filo de corte con el tiempo. La fatiga por impacto causa microastillamiento repentino, desconchado (spalling) o grietas grandes y dentadas a lo largo del cuerpo de la cuchilla, desencadenadas típicamente al tropezar con un objeto no triturable.

Llamado a la Acción de Ingeniería Final

Optimice el Rendimiento de su Sistema de Trituración

¿Su línea de producción sufre frecuentes paradas debido al astillamiento de las cuchillas, el agrietamiento de las esquinas o el desgaste prematuro? El cambio de repuestos genéricos a cuchillas trituradoras de ingeniería de precisión puede estabilizar sus costos de procesamiento y mejorar la confiabilidad del sistema.

El equipo de ingeniería de Maxtor Metal puede revisar los planos de su sistema y los requisitos de materiales para desarrollar soluciones personalizadas:

Combinación de aleación personalizada: Seleccionamos y tratamos los materiales (incluidos DC53, M6V y AISI 440C) en función de la dinámica específica de su flujo de residuos.
Fabricación de precisión: Todas las piezas se someten a tratamientos térmicos avanzados al vacío, estabilización criogénica y rectificado CNC de precisión con tolerancias de hasta ±0,01 mm.
Soporte directo para solicitudes de cotización: Envíe hoy mismo sus archivos CAD (.STEP, .DWG) o números de pieza OEM para obtener una revisión técnica detallada y un presupuesto de producción.

Póngase en contacto con nuestra oficina de consultoría de ingeniería. Para hablar directamente con un especialista en cuchillos industriales.
