Incollamento delle lame nella granulazione subacquea di TPU: selezione del rivestimento DLC vs PTFE e finestre operative.

Risposta rapida: L'incollamento delle lame nella granulazione subacquea di TPU è un problema di sistema, non solo di rivestimento. La soluzione più rapida consiste nell'affrontare prima il meccanismo (ripristinare la stabilità del piano di taglio e la costanza del raffreddamento), per poi selezionare i rivestimenti: DLC sulle facce del tagliente per garantire durezza e basso attrito, e PTFE sulle facce non taglienti a bassa usura per ridurre l'adesione. Applicare il DLC senza correggere l'allineamento o la deriva termica raramente funziona: sono le finestre operative validate e il tracciamento dei KPI a rendere stabili i risultati.

L'impastamento dei coltelli nella pellettizzazione sott'acqua (in testa) di TPU si manifesta solitamente nello stesso modo: le superfici dei granuli iniziano a sbavare, le code (spesso chiamate "capelli d'angelo" in officina) aumentano e i fini salgono finché i vagli dell'essiccatore o i filtri dell'acqua non rivelano il problema.

La parte frustrante è che il coltello stesso è raramente l'unica variabile. L'adesione è un effetto di sistema: la reologia del fuso all'uscita della filiera, le condizioni di raffreddamento, la cinematica del coltello e l'energia superficiale all'interfaccia di taglio si sommano tutte.

Nel lavoro di Maxtor Metal sui coltelli per sistemi ad anello d'acqua e sott'acqua, i risultati più rapidi si ottengono tipicamente trattando l'impastamento come un meccanismo + superficie + finestra problema, e non come un problema di “affilalo di più”. Se anche voi utilizzate un sistema ad anello d'acqua o sott'acqua che richiede la qualificazione del gruppo porta-coltelli prima della messa in servizio, la guida di Maxtor Metal su eccentricità, grado di equilibratura e accettazione delle vibrazioni per i gruppi porta-coltelli di pellettizzatrici ad anello d'acqua copre l'intero quadro di qualificazione alla base di un taglio in testa stabile, incluse le stesse discipline di contatto e allineamento qui discusse.

Questo articolo spiega perché l'impastamento dei coltelli provoca picchi di code/fini negli scenari di impastamento dei coltelli nella pellettizzazione sott'acqua del TPU , cosa modifica l'adesione (temperature, acqua, contatto, rivestimenti) e un percorso pratico da seguire: meccanismi → rivestimenti → finestre operative → validazione/ROI.

La stessa logica si applica generalmente all'EVA e ad altri elastomeri appiccicosi ad alta viscosità in cui il taglio deve essere netto E e la superficie appena tagliata deve essere raffreddata rapidamente.

Conclusione chiave: Se le code e i fini aumentano insieme, ipotizzate che il taglio in testa non sia più una cesoiatura netta. Sistemate il meccanismo (allineamento/contatto + raffreddamento), quindi scegliete i rivestimenti per ridurre l'adesione e rallentare la successiva usura.

Meccanismi di guasto alla base dell'incollamento delle lame nella granulazione subacquea di TPU

Formazione di pelle termica e appiccicosità

Il TPU (e molti gradi di EVA) può formare una “pelle” superficiale appiccicosa all'uscita della filiera quando la superficie non viene raffreddata abbastanza rapidamente rispetto alla portata. Questa pelle causa due problemi che compromettono la qualità dei granuli:

• Aumenta il trasferimento adesivo sul tagliente del coltello e sulla faccia della filiera.
• Trasforma quello che dovrebbe essere un taglio netto in un evento di sbavatura e strappo , che genera code che successivamente si fratturano in fini.

Cosa spinge solitamente verso questa modalità di guasto:

• Fuso/filiera troppo caldi per la ricetta e la portata attuali (la superficie rimane morbida al taglio).
• Acqua di processo troppo calda o con velocità insufficiente sulla faccia della filiera (ritardo di raffreddamento).
• Transitori di avviamento (faccia della filiera non ancora termicamente stabile; deriva del circuito dell'acqua).

Una panoramica generale utile sul comportamento della pellettizzazione sott'acqua e sul ruolo del raffreddamento rapido è riassunta nella guida alle materie plastiche di MAAG, Guida alle materie plastiche (MAAG Group, PDF 2021).

Contatto e allineamento coltello-filiera

Un taglio in testa netto dipende da un piano di taglio stabile. Due realtà d'officina tendono a compromettere questo aspetto:

• Usura del tagliente del coltello (il tagliente arrotondato aumenta l'area di contatto → maggiore adesione e calore).
• Usura / rigatura della faccia della filiera (il fuso si impiglia e si allunga anziché tagliarsi).

Il disallineamento amplifica entrambi i fenomeni. Se la traiettoria del coltello non rimane concentrica alla faccia della filiera, si ottiene una pressione di contatto non uniforme: un lato sfrega (calore + sbavatura), l'altro lato taglia in modo insufficiente (code).

Dal punto di vista della risoluzione dei problemi, Plastics Technology indica l'usura e la configurazione di filiera/coltello come comuni fattori a monte quando emergono problemi di qualità dei granuli sott'acqua (piuttosto che la sola movimentazione a valle). Vedere Mitigazione e risoluzione dei problemi di pellettizzazione subacquea (Plastics Technology, 2020) per controlli pratici sulle condizioni della faccia della filiera, sulla configurazione del sistema di taglio e sulla stabilità del processo.

Chimica dell'acqua e cavitazione

La maggior parte delle discussioni sull'impastamento si concentra sulla temperatura, ma le condizioni dell'acqua possono silenziosamente spingere verso l'adesione e un taglio instabile:

• Durezza/incrostazioni possono modificare gli strati limite sulla faccia della filiera e disturbare il flusso locale.
• Carico di fini nel circuito può creare una “sospensione lappante” che accelera la micro-usura sul tagliente del coltello e sulla faccia della filiera.
• Cavitazione / aerazione vicino all'alloggiamento del dispositivo di taglio possono destabilizzare la pressione e il micro-raffreddamento proprio nel punto in cui avviene il taglio.

Non serve una chimica dell'acqua perfetta, serve una chimica dell'acqua costante e un'idraulica stabile. Quando l'impastamento si manifesta improvvisamente dopo che “nulla è cambiato”, verificare cosa sia effettivamente cambiato nel circuito dell'acqua: DP del filtro, stato della pompa, aria intrappolata e incrostazioni dello scambiatore di calore.

In breve: l'impastamento delle lame nella pellettizzazione sott'acqua del TPU è guidato da tre variabili cumulative: la formazione di pelle termica all'uscita della filiera, l'instabilità del piano di taglio e la deriva del circuito dell'acqua; tutte e tre devono essere sotto controllo prima che i rivestimenti possano svolgere il loro compito.

Rivestimenti: PTFE vs DLC

I rivestimenti non risolvono un piano di taglio errato. Ma una volta che il contatto e il raffreddamento (quench) sono sotto controllo, i rivestimenti possono svolgere due compiti preziosi:

1. Ridurre l'energia superficiale / l'attrito all'interfaccia in modo che il TPU abbia meno probabilità di trasferirsi e accumularsi.
2. Rallentare la ri-usura che trasforma un buon tagliente in un tagliente che sbava.

Sulle lame per pellettizzatrici, il PTFE e il DLC si comportano in modo molto diverso; pertanto, la risposta corretta è solitamente “DLC dove si taglia, PTFE dove si scorre”, non una scelta esclusiva.

Caratteristiche e limiti del PTFE

I topcoat in PTFE sono molto diffusi per i polimeri appiccicosi grazie alle loro proprietà antiaderenti e al basso attrito. Nei programmi di lame per pellettizzatrici di Maxtor Metal per elastomeri appiccicosi, i topcoat in PTFE sono specificati come sottili strati fluoropolimerici per ridurre l'adesione sulle facce non taglienti dove la pressione di contatto è bassa, con uno spessore tipico nell'ordine dei singoli micron.

Dove il PTFE aiuta maggiormente:

• Zone a basso carico in cui inizia il trasferimento del polimero (ad es. facce non taglienti soggette a sbavature).
• Cicli brevi in cui prevale l'adesione e l'abrasione è bassa.

Dove il PTFE solitamente delude:

• Tagliente primario in condizioni di lavoro con pressione di contatto e microabrasione elevate.
• Flussi caricati o contaminati in cui il rivestimento si usura rapidamente.

In altre parole: il PTFE è uno strumento antiaderente, non una corazza antiusura.

Caratteristiche e varianti del DLC-PVD

Il DLC (diamond-like carbon) è una famiglia di film sottili a base di carbonio depositati tramite processi PVD/PACVD. In pratica, il valore del DLC in questo contesto risiede nella combinazione di:

• Basso attrito (aiuta a ridurre il trasferimento)
• Elevata durezza (aiuta a rallentare l'arrotondamento del tagliente)

Nella progettazione delle lame di Maxtor Metal per sistemi di taglio in testa (die-face), il DLC (variante a-C:H) è il rivestimento d'elezione per le facce dei taglienti sulle linee TPU/EVA: depositato tramite PVD a livello micrometrico, combina una bassa energia superficiale con la durezza necessaria per rallentare l'arrotondamento del tagliente.

Due note pratiche per i progettisti:

• Le varianti di DLC differiscono (tipi idrogenati rispetto a quelli drogati). Il vostro fornitore di rivestimenti dovrebbe essere in grado di indicare l'applicazione prevista (scorrimento/adesione rispetto a impatto elevato).
• Il DLC non è una soluzione magica contro fanghi altamente abrasivi; se si lavorano cariche pesanti o riciclati sporchi, la geometria del tagliente e la scelta del substrato rimangono i fattori dominanti.

Per le operazioni che utilizzano inserti dedicati in WC-Co su questi stessi sistemi di taglio in testa, l'interazione tra la durezza dell'inserto (HRA 88–92), l'integrità della brasatura e la pressione di contatto sulla filiera determina se un rivestimento in DLC o PTFE possa persino funzionare come previsto — consultate la nostra guida su selezione del grado degli inserti in carburo di tungsteno, brasatura e controllo del contatto per pellettizzatrici sott'acqua.

For glass-fiber-loaded compounds where substrate selection is the primary decision — comparing M390 and CPM S90V on abrasive wear resistance, corrosion defense, and grindability in thin blade geometries — see our guide on PM stainless pelletizer blade grade selection under high glass-fiber wear.

Se avete bisogno di un riferimento su come vengono tipicamente convalidate le affermazioni su attrito/usura, il protocollo di prova più comune nella letteratura tribologica è il pin-on-disk. Il metodo standard è ASTM G99 (Test di usura con apparecchiatura Pin-on-Disk).

Per i principi fondamentali della tribologia del DLC (perché i film a-C:H idrogenati offrono spesso un basso attrito e una buona resistenza all'usura, e perché l'ambiente/la controfaccia sono importanti), una sintetica recensione ad accesso libero è disponibile qui: Proprietà tribologiche dei rivestimenti in DLC in contatti reali e basati su modelli (open access, 2025).

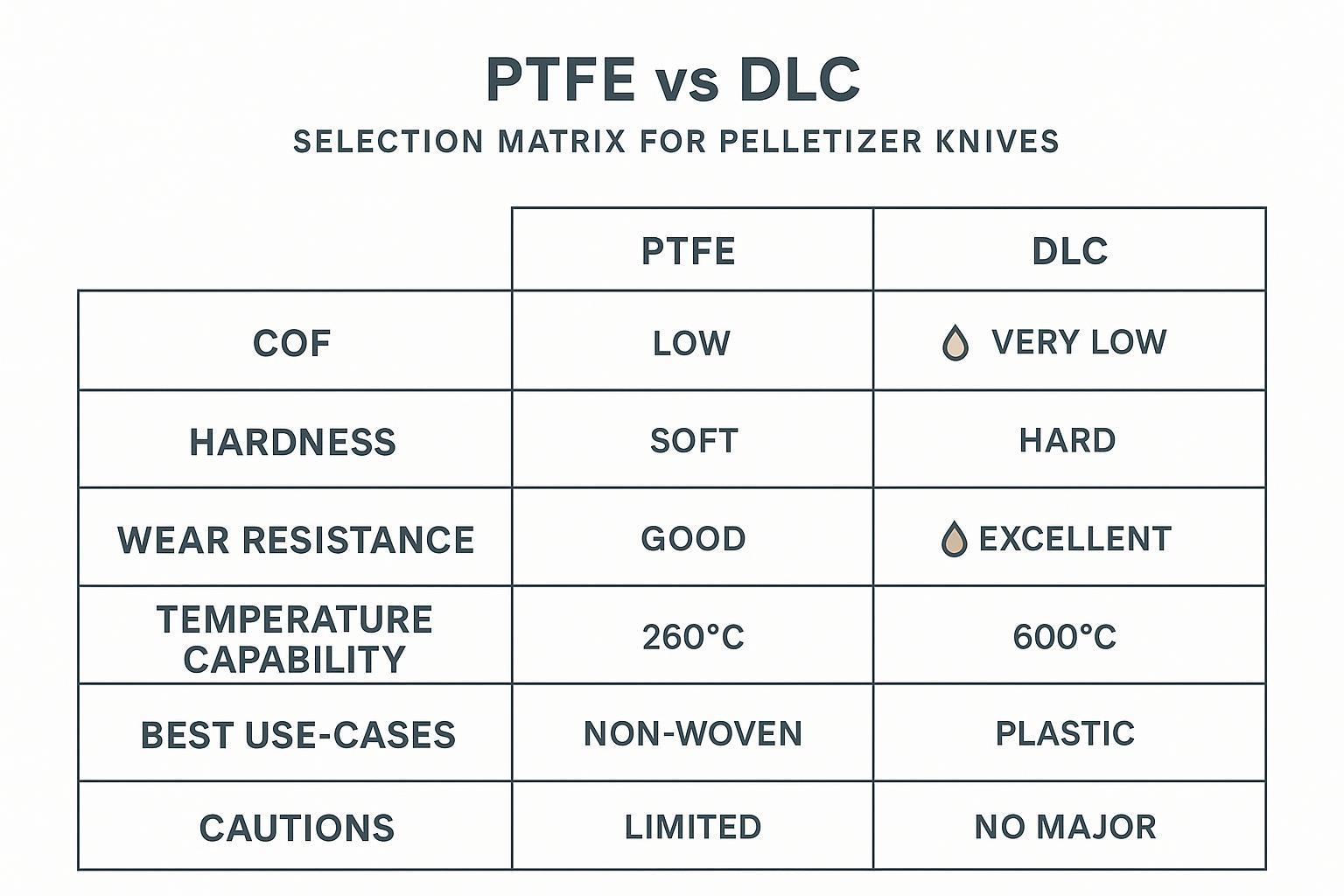

Matrice di selezione per scenario

Utilizzate questa guida come riferimento pratico a bordo linea per le decisioni:

• TPU/EVA (appiccicoso, basso contenuto di carica), l'impastamento è il problema principale
  • Iniziare con: smusso di taglio lucidato + DLC sul tagliente/faccia di lavoro
  • Opzionale: PTFE sulle facce non taglienti dove si accumula il trasferimento
• TPU con cambi di ricetta e frequenti avvii/arresti
  • Priorità: DLC per la durata + finestra termica rigorosa per evitare la formazione di pelle
  • Usare il PTFE con parsimonia dove può essere facilmente ripristinato
• EVA caricato / riciclato contaminato (circuito dell'acqua abrasivo)
  • Trattare con priorità all'usura: substrato + geometria + filtrazione
  • Il DLC può aiutare, ma l'usura sarà il fattore limitante; il PTFE avrà solitamente una durata breve
• Se la piastra della filiera è già rigata
  • I rivestimenti non risolveranno il problema delle "code". Ripristinare prima il piano di taglio (rigenerazione della filiera + allineamento), quindi applicare il rivestimento.

In breve: Il DLC deve essere applicato sul tagliente per il controllo della durezza e dell'attrito; il PTFE deve essere applicato sulle facce non taglienti come antiaderente — considerarli come alternative anziché come complementari è l'errore più comune nella scelta del rivestimento.

Finestre operative

L'obiettivo di una “finestra operativa” non è trovare un singolo punto di regolazione magico. È definire un intervallo in cui:

• l'uscita della filiera è sufficientemente calda da evitare il congelamento
• la superficie del granulo si raffredda abbastanza rapidamente da evitare l'appiccicosità
• il coltello mantiene un contatto stabile senza generare calore da attrito

Considerare gli intervalli riportati di seguito come intervalli di partenza che devono essere convalidati sulla base della specifica geometria della filiera, della portata e della ricetta.

Setpoint termici (TPU/EVA)

Regole pratiche che solitamente riducono il rischio di impastamento:

• Ridurre la temperatura di picco del fuso fino a quando la stabilità di coppia/pressione inizia a degradarsi, quindi aumentare nuovamente leggermente.
• Mantenere temperatura della piastra filiera stabile (evitare oscillazioni che alternano congelamento e sbavatura).

Come si presenta il difetto quando si esce dalla finestra di processo:

• Troppo caldo: sbavatura, formazione di fili/code, incollaggio tra granuli.
• Troppo freddo: congelamento della filiera, ostruzione dei fori, fluttuazioni di portata (surging), granuli rotti (fini).

Sistema dell'acqua: temp/portata/pH

L'acqua deve svolgere due compiti contemporaneamente: raffreddare rapidamente la superficie del granulo e trasportare via i granuli senza che collidano, si impastino o si agglomerino.

Controlli basati sulle migliori pratiche:

• Temperatura dell'acqua: stabilizzare prima; non regolare il carico del coltello mentre la temperatura dell'acqua è ancora instabile.
• Portata/velocità sulla piastra filiera: verificare che vi sia una velocità locale sufficiente per allontanare immediatamente i granuli dopo il taglio.
• Filtrazione e andamento della DP: registrare la pressione differenziale del filtro e gli intervalli di pulizia; un aumento della DP spesso si correla a un aumento dei fini.
• Costanza di pH / durezza: mantenerli costanti; improvvise incrostazioni o prodotti di corrosione possono destabilizzare la zona di taglio.

Configurazione, gioco e pressione del coltello

Per gli elastomeri appiccicosi, la configurazione del coltello è solitamente il punto in cui piccoli cambiamenti producono grandi variazioni di qualità.

Rigore nella configurazione per evitare il ripresentarsi dell'impastamento:

• Gioco / contatto coltello-filiera: puntare a una condizione di taglio stabile e uniforme lungo l'intera rotazione.
• Allineamento: verificare la concentricità e il runout prima di “ottimizzare” le temperature di processo.
• Velocità del coltello rispetto alla portata: le code indicano spesso un disallineamento, dovuto a una velocità troppo bassa per il flusso di fuso o a un contatto instabile che impedisce un taglio netto.

⚠️ Attenzione: Se si “risolve” il problema delle code aumentando la pressione del coltello fino a farle scomparire, si rischia semplicemente di accelerare l'usura della piastra filiera. Effettuare la convalida tramite intervalli di ispezione della piastra filiera, non solo in base all'aspetto del granulo.

Applicabilità e prerequisiti (leggere prima di copiare la finestra di processo)

Il meccanismo e la logica di risoluzione dei problemi in questa guida sono ampiamente trasferibili, ma l' esatta finestra operativa non lo sono. Effettuare la convalida sulla propria linea se uno dei seguenti elementi differisce:

• Formulazione del TPU (polietere vs poliestere, hardness, additivi), macinato %, o qualsiasi pacchetto di cariche minerali/pigmenti.
• Tipo di sistema (sott'acqua vs ad anello d'acqua), design del mozzo porta-coltelli o materiale di rivestimento della piastra filiera.
• Condizioni del circuito dell'acqua (carico di fini, DP di filtrazione, calcare/durezza) che possono alterare il raffreddamento limite sulla piastra filiera.
• Condizioni della piastra filiera: se la piastra filiera è già rigata, ripristinare prima il piano di taglio; i rivestimenti possono ridurre l'adesione ma non elimineranno la formazione meccanica delle code.

Considerare tutti gli intervalli di temperatura/portata/pressione come punti di partenza e utilizzare il metodo di registrazione dei KPI riportato di seguito per confermare la stabilità.

In breve: una finestra operativa non è un singolo setpoint, bensì un intervallo convalidato in cui il raffreddamento all'uscita della filiera, il contatto del coltello e la stabilità del circuito dell'acqua si sovrappongono, e l'unico modo per individuarlo è registrare i KPI durante almeno un cambio ricetta e un avviamento.

Validazione e ROI

KPIs and data logging

If you want a change to stick across shifts and recipes, define KPIs that separate “looks better today” from “is actually under control.”

High-signal KPIs for underwater pelletizing gumming:

• Fines rate (by sieve cut or dust collection mass per ton)
• Tails/angel hair frequency (count per kg or visual standard + image log)
• Vita da coltello (hours or tons to regrind/replace)
• Die face condition (inspection score: groove depth, flatness, wear pattern)
• Tempo di inattività attributed to pelletizer cleaning / changeover
• Water loop indicators: temperature stability, filter DP trend, conductivity/pH trend

Log them with timestamps around:

• start-up
• recipe change
• water loop disturbances (filter change, pump swap, heat exchanger clean)

A/B trials and analysis

A controlled A/B trial is the fastest way to validate a coating change without turning the line into a moving target. Below is an anonymized example run on the same production line with a fixed process window so the result reflects surface behavior rather than setpoint drift.

Anonymized example (TPU underwater pelletizer, same recipe & operating window)

Nota: This example is constructed from typical field patterns observed in pelletizer knife programs for tacky elastomers; it is not a single customer’s raw inspection record. Results will vary based on TPU formulation, filler content, die-face condition, and water-loop maturity.

• Resin: polyether-based TPU, no mineral filler, 15% regrind
• System: underwater pelletizer (equipment class similar to MAAG / Gala / BKG)
• Capacità di produzione: 4.5–5.2 t/h (held constant within ±2%)
• A (baseline knife): M2 tool steel + PTFE coating
• B (change): same substrate (M2) + DLC (a-C:H) coating
• Trial duration: 12 weeks total, 18 production batches, 126 pellet-sample sets

Key outcomes (A vs B)

Note on ranges: The KPI ranges above are observed operating ranges—the typical engineering range recorded across multiple production batches under the same recipe and fixed operating window during the trial period (not a statistical confidence interval).

• Multe: 0.9–1.2 wt% → 0.35–0.55 wt%
• Tails / stringers: 0.8–1.1% → 0.15–0.35%
• Knife cleaning frequency: every 10–14 h → every 30–40 h
• Knife life (to regrind): 150–180 h → 320–420 h
• Unplanned cleaning stops: ~5–6/month → ~1–2/month
• Pellet shape stability: late-run variability → stable over the run

What stayed fixed (so the comparison is meaningful)

• Water temperature: 58–62°C
• Water flow: within ±3%
• Melt temperature: 198–205°C
• Knife RPM: 2,700–2,900 rpm
• Knife contact pressure: OEM setpoint, not adjusted
• Die plate: same plate, no regrind

What the data suggests (mechanism, not marketing)

PTFE often reduces initial adhesion thanks to low surface energy and low friction, but under long duty cycles a transfer film can build and cleaning frequency rises. In this trial, DLC did not “eliminate” gumming; it delayed transfer-film formation and maintained a cleaner shear condition longer, which reduced tails/fines and extended usable knife life.

In practice, Maxtor Metal’s role in trials is usually strongest in test design and documentation discipline, because it reduces “unknown unknowns.” Define a one-page trial record that captures the variables engineers actually need to reproduce a result:

• Knife incoming checks: flatness, thickness parallelism, bevel angle, and edge roughness class
• Coating description: type (PTFE vs DLC), coating thickness target (micron-scale), and which surfaces are coated
• Changeover SOP: alignment checks and sign-offs

That kind of documentation makes A/B results easier to interpret when something changes (recipe, operator behavior, water-loop disturbances) and helps keep the trial focused on one variable at a time.

This is the standard Maxtor Metal uses when supporting customer trials — one variable changed, one dossier per knife set, and a defined inspection rhythm tied to tonnage.

Evidence & QC data to include in coating trials (what you can actually verify)

To strengthen interpretation (and avoid debates like “the resin changed”), include a short evidence pack with every knife/coating comparison:

• Coating specification: coating type (PTFE vs DLC), which surfaces are coated, and the target thickness range. Thickness matters because it affects both durability and surface behavior.
• Geometria del bordo: edge radius (or a defined sharpness class) and bevel angle. A rounded edge increases contact area and heat, which increases smearing and transfer.
• Finitura superficiale: working-face roughness Ra/Rz before vs after the run (or before vs after cleaning). Roughness drift is a strong indicator of when a good shear becomes a smear.
• Material & heat treatment: substrate grade plus hardness/heat-treatment proof. A coating cannot compensate for insufficient substrate support under contact pressure.
• Traceability & inspection scope: batch/lot traceability and a clear checklist of what was inspected (flatness, thickness parallelism, runout, coating coverage).

These checks don’t “guarantee” performance, but they make A/B data defensible and reproducible across shifts and repeat orders.

Risk controls and SOPs

Once you identify a stable window, lock it in with a short SOP focused on the variables that actually drift:

• Start-up checklist: water temperature stable, flow verified, filter DP acceptable, die face warm-up complete.
• Setup checklist: verify alignment/runout, confirm knife condition, confirm target gap/contact method.
• Drift controls: what triggers an intervention (e.g., tails exceed X visual standard for Y minutes).
• Inspection rhythm: die face inspection interval tied to tonnage, not calendar time.

In breve: a coating change is only validated when fines rate, tails frequency, and knife life are all tracked against a fixed process window — a visual check after one batch is not a trial.

FAQs:

D: Perché la granulazione subacquea di TPU inizia improvvisamente a produrre code e fini?

R: Più frequentemente, il taglio in testa è passato da un taglio netto a una condizione di sbavatura/strappo a causa di un mix di maggiore appiccicosità (formazione di pelle termica) e al degrado della geometria di taglio (arrotondamento del tagliente, usura della filiera o disallineamento). Correggete prima il meccanismo — stabilità del raffreddamento ad acqua e contatto lama-filiera — prima di ipotizzare che la resina sia cambiata.

D: I «capelli d'angelo» sono sempre causati dalla lama del granulatore?

No. “Angel hair” is also commonly used for streamers created during pneumatic conveying from friction at elbows and high velocity. But if you see tails at the pellet exit and fines rise at the same time, the pelletizer cut zone is a likely source.

For conveying-related mechanisms, Plastics Technology discusses downstream causes in Keep Dust and Angel Hair Out of Your Process (Plastics Technology, 2017).

D: Dovrei scegliere il DLC o il PTFE per arrestare l'incollamento delle lame su TPU?

R: Se il tagliente è il punto di adesione, il DLC è solitamente la scelta migliore come prima opzione poiché unisce un basso attrito a un'elevata durezza, aiutando l'arista a rimanere «affilata» più a lungo. Il PTFE va considerato come un rivestimento antiaderente per le aree a minore usura; tende infatti a consumarsi rapidamente sul tagliente primario.

D: I rivestimenti possono compensare una filiera scanalata o usurata?

R: Non in modo affidabile. Una filiera con scanalature genera la formazione meccanica di code (il fuso si stira lungo la scanalatura). I rivestimenti possono ridurre temporaneamente l'adesione, ma non ripristineranno il piano di taglio. Ripristinate/riparate la filiera e verificate prima l'allineamento.

D: Quale temperatura dell'acqua di processo è «troppo elevata» per la granulazione subacquea di TPU/EVA?

R: Dipende dalla formulazione, dalla portata e dalla geometria della filiera. In pratica, è «troppo calda» quando le superfici dei granuli rimangono appiccicose dopo il taglio e si nota un trasferimento di sbavatura/adesione sulla lama. Gestite la temperatura dell'acqua come una variabile controllata e validatela monitorando code/fini e intervalli di pulizia, anziché affidarvi a un singolo valore.

D: Qual è il modo più rapido per verificare che un cambio di rivestimento abbia funzionato?

R: Eseguite un test A/B controllato (sulla stessa linea e con la stessa formula) e misurate il tasso di fini, la frequenza delle code e la durata della lama durante almeno un avviamento e un cambio di velocità/formula. Confrontate la variabilità (dispersione) oltre alle medie.

D: Lo stesso approccio funzionerà per l'EVA e altri elastomeri adesivi/appiccicosi?

R: Sì, il meccanismo è simile: il raffreddamento rapido della superficie e una geometria di taglio stabile riducono l'adesione, e le scelte di DLC/PTFE seguono la stessa logica. Ciò che cambia è la finestra esatta (temperature, velocità/contatto della lama) e la sensibilità della formula alla formazione di pelle termica.

P: ¿Cómo puedo reducir el engomado de cuchillas sin aumentar el desgaste de la hilera?

R: Evitate di "risolvere" le code aumentando semplicemente la pressione della lama. Piuttosto, ripristinate l'allineamento, impostate una finestra termica e dell'acqua stabile e utilizzate una superficie a bassa adesione (spesso DLC sulle superfici di lavoro). Quindi verificate ispezionando i modelli di usura sulla faccia della filiera a intervalli di tonnellaggio fissi.

Conclusione

Nella granulazione subacquea del TPU, l'applicazione del DLC sulle superfici di lavoro della lama (specialmente sul tagliente) combinata con rigide finestre operative rappresenta uno dei metodi più affidabili per eliminare code e fini ed estendere la vita utile della lama. Il PTFE rimane utile come rivestimento antiaderente nelle aree a bassa usura, ma raramente costituisce la strategia primaria ideale per il tagliente.

L'ordine operativo pratico è coerente: confermare il meccanismo di guasto (adesione termica + stabilità del piano di taglio), scegliere il rivestimento in base allo scenario di usura/adesione, bloccare le finestre di impostazione di acqua/temperatura/lama e convalidare tramite la registrazione dei KPI e un semplice test A/B.

For the full range of pelletizer knife materials, coating options (including PTFE and DLC thin films), and QC checkpoints Maxtor Metal applies to these blades, see the plastic pelletizer blade page — a useful starting point for aligning spec requirements with your procurement or quality team. The mechanism-first sequence — alignment and quench before coatings, coatings before pressure adjustment — is what separates a durable fix from one that holds for a batch and then drifts.

Autore

Nancy Wu is a Senior Manufacturing Engineer in Production Engineering (PE) at Maxtor Metal with 12 years of experience in industrial blade manufacturing and application support. Her work spans the machining characteristics of common blade materials (D2, M2, H13, powder metallurgy steels, and carbide), coating selection and performance in polymer processing, and high-precision CNC grinding program development. She holds SME–CMfgE, PMP, Six Sigma Black Belt, and ASM International certifications.
