Validación de cuchillas de repuesto para picadora Urschel en 440C a HRC 56–58: Ventana de tratamiento térmico, control de RA y protocolo de QA

• Qué cubre esta guía: ventana metalúrgica, control de calidad/validación, higiene y ROI
• A quién va dirigida: gerentes técnicos, ingenieros de manufactura y de procesos
• Resultado: un camino respaldado por datos para especificar y validar 440C a HRC 56–58

Los cabezaux de picadora tipo Urschel operan bajo una carga cíclica exigente: las cintas de cuchillas entran en contacto con el producto a alta frecuencia, y la severidad del impacto varía significativamente entre los productos frescos blandos y los productos congelados duros (los vegetales congelados IQF y los cultivos de raíces pueden presentar una dureza superficial comparable a la de la madera endurecida). La capacidad del tamaño de corte y la vida útil de la cuchilla están directamente vinculadas: una cinta que se astilla en el primer ciclo de congelación introduce una dispersión dimensional en cada corte posterior. Es por eso que la cualificación del material para esta aplicación no es solo una especificación de dureza: es una ventana de proceso validada que se mantiene en toda la mezcla de productos que maneja la línea.

Si está cualificando cintas de corte de repuesto para un cabezal tipo Urschel, el acero 440C suele ser la opción que "funciona cuando se controla": lo suficientemente duro como para mantener el filo, resistente a la corrosión para el servicio en húmedo, pero implacable con un tratamiento térmico y un acabado deficientes.

Desde la perspectiva del sistema de calidad (la forma en que Maxtor Metal se documentan los consumibles críticos), el camino más rápido hacia la repetibilidad es tratar el “440C a HRC 56–58” como una ventana de proceso validada—no solo como una partida en una orden de compra.

Nota de ingeniería: If your validation plan also covers incoming strip form and ordering language, see Maxtor Metal’s acero en fleje para cuchillas industriales en bobinas biseladas de Maxtor Metal para conocer las especificaciones de factor de forma —incluyendo longitudes de bobina, tolerancias de espesor y grados de acabado superficial— alineadas con este protocolo de control de calidad.

Sobre esta guía (y por qué es confiable)

Esta guía está escrita desde la perspectiva de un fabricante de cuchillas que opera bajo una mentalidad de sistema de calidad: definir una ventana de proceso controlable, vincular los requisitos a registros auditables y utilizar datos de campo para cerrar el ciclo.

Qué Maxtor Metal puede brindar soporte en un programa de calificación (ejemplos de documentación que podemos proporcionar):

• Registros de inspección de material entrante para fleje/banda (dimensiones, criterios visuales, plan de muestreo, disposición) — compartibles
• Control de calibración de durómetros: certificado de calibración y declaración de intervalo de calibración — compartible
• Registros de lotes de tratamiento térmico: gráficos de tiempo/temperatura, notas del medio de temple, ciclo subcero, parámetros de revenido — compartibles
• Trazabilidad de colada/lote desde el fleje entrante hasta las bandas de cubicadora terminadas
• Registros de inspección en proceso y final
• Reportes de pruebas de material (MTR) / registros químicos con identificadores de colada/lote — disponibles bajo acuerdo de confidencialidad (NDA) del cliente
• Mapa de muestreo de dureza + resultados — disponibles bajo acuerdo de confidencialidad (NDA) del cliente
• Soporte de metalografía para lotes de calificación y análisis de fallas; fotos/reportes de metalografía (ubicación, aumento, notas de aceptación) — disponibles bajo acuerdo de confidencialidad (NDA) del cliente
• Registros de evaluación de rectificado / integridad superficial (método de detección de quemaduras + criterios de aceptación) — disponibles bajo acuerdo de confidencialidad (NDA) del cliente
• Registros de pruebas de rugosidad superficial (Ra) incluyendo longitud de corte (cutoff), dirección, ubicaciones de muestreo — disponibles bajo acuerdo de confidencialidad (NDA) del cliente
• La austenita retenida (RA) por XRD se verifica típicamente a través de un laboratorio externo aprobado cuando se requiere la cuantificación de RA

Si desea alinear esta guía con el sistema de control de calidad de su planta, utilícela como plantilla y ajuste los rangos de aceptación a su equipo, mezcla de productos y perfil de riesgo.

Fundamentos del acero 440C

Composición y formas del producto

El 440C es un acero inoxidable martensítico de alto carbono diseñado para alcanzar una alta dureza después del temple y revenido. El punto clave para las bandas de cubicadoras es que el rendimiento de la aleación proviene de una matriz martensítica más carburos; por lo tanto, la química, la distribución de carburos y el tratamiento térmico se traducen en diferencias reales en la vida útil del filo y el comportamiento ante el desportillamiento.

Una forma práctica de redactar el requisito de material entrante es:

• Especificar el grado (440C / UNS S44004 o equivalente)
• Definir las formas de producto permitidas (fleje/banda aptos para conformado y acabado en bandas de cubicadora)
• Vincular el grado a la documentación: trazabilidad de colada/lote + registro de composición química

Para una referencia de composición canónica, la entrada del Alloy Digest de ASM International para AISI Tipo 440C es un buen punto de partida.

Propiedades a HRC 56–58

HRC 56–58 es un “rango medio” común para el servicio de cubicadoras porque busca un equilibrio:

• Dureza lo suficientemente alta para la resistencia al desgaste y la retención del filo
• Margen de tenacidad suficiente para reducir el microdesportillamiento durante impactos transitorios (inclusiones en el producto, hielo, puntos duros, fallas de alimentación)

El inconveniente: la misma dureza Rockwell puede ocultar microestructuras muy diferentes (tamaño/distribución de carburos, contenido de austenita retenida, estado de revenido). Por ello, la dureza es necesaria —pero no suficiente— como criterio de liberación.

Conclusión clave: Trate HRC 56–58 como una ventana de aceptación that must be paired with microstructure/RA checks and surface integrity checks to be predictive in the field.

Cleanliness options (ESR/VIM)

For Urschel-style dicer bands, conventional air-melt 440C is typically the default from a cost/performance standpoint—provided you control inclusions and variability via incoming QA and process validation.

When would you consider cleaner melting routes?

• ESR (electroslag remelting): when your failure mode is inclusion-driven edge chipping and you need tighter cleanliness.
• VIM and/or VIM+ESR: when you’re chasing the highest consistency and can justify the extra cost (or the application is extremely sensitive to scatter).

A practical approach is to qualify conventional melt first with a strict validation protocol, then “upgrade” only if your field data shows the limiting mechanism is cleanliness rather than heat treat, geometry, or surface damage.

Cómo definir una ventana de tratamiento térmico defendible para cintas de picadora 440C

Austenitize and quench ranges

Most processing windows for martensitic stainless place 440C austenitizing roughly in the ~1850–1950°F range (section size and furnace capability matter), followed by a controlled quench. The bounds matter for opposite reasons: austenitizing below the lower end risks incomplete carbide dissolution and patchy hardness; pushing past the upper end dissolves too much carbon into the matrix, which drives retained austenite up and reduces the martensite fraction you’re trying to achieve.

Two rules that prevent most misprocessing:

• Don’t treat austenitize temperature as “higher is safer.” Excessive temperature/soak can shift RA upward and alter carbide condition.
• Don’t treat quench as “anything fast.” Choose a quench that hits your transformation needs without cracking or distortion.

For a baseline reference on stainless heat treatment ranges and considerations, ASM’s Heat Treatment of Stainless Steels is a useful canonical source.

Sub-zero and tempering for toughness

The common reason dicer bands meet hardness but still chip is microstructure mismatch—often too much RA, poorly stabilized martensite, or high residual stress.

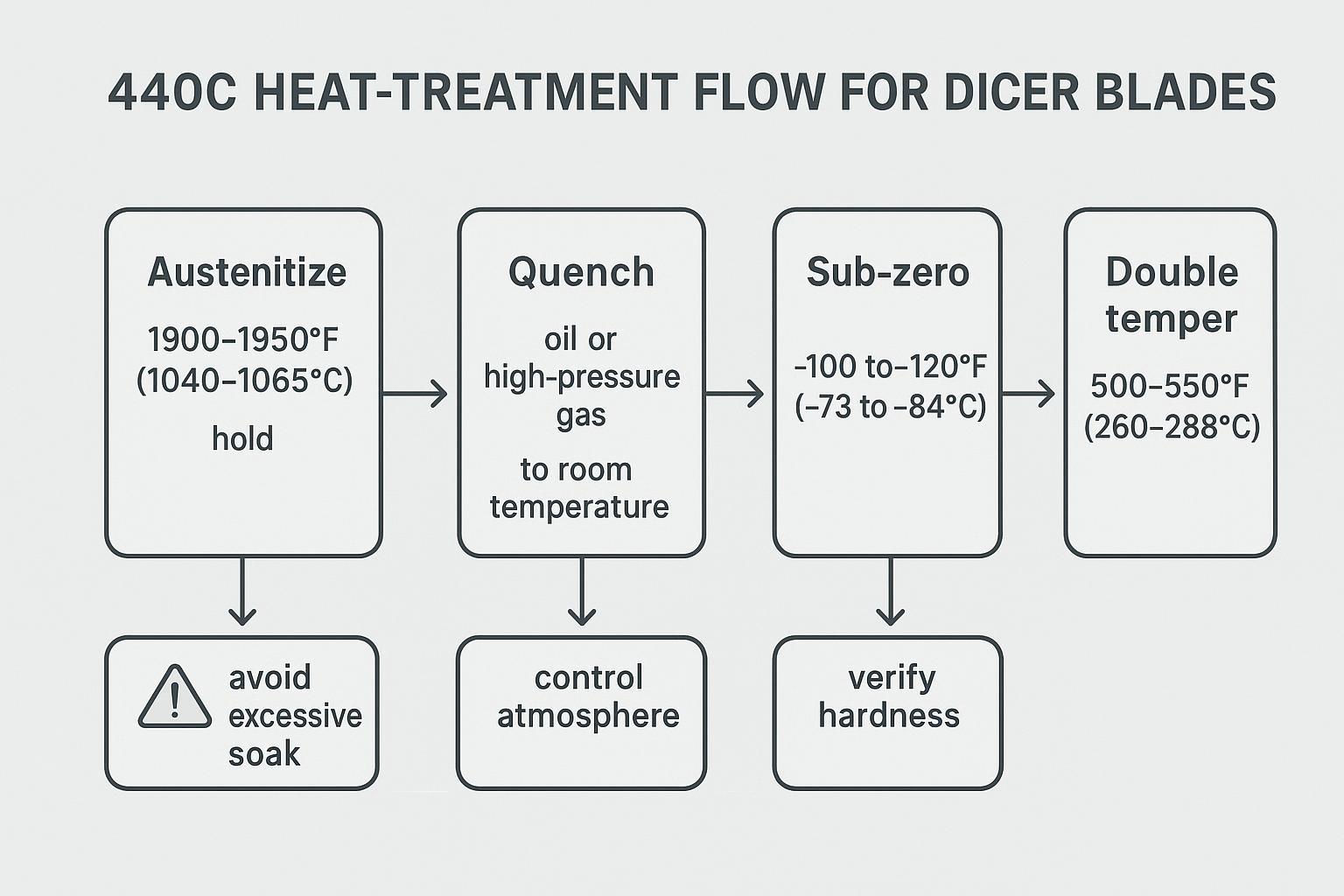

A practical, shop-floor-friendly sequence used by many processors is:

• Austenitize (within your validated band)
• Quench
• Sub-zero (cold treatment) to reduce RA and stabilize
• Double temper to relieve stress and tune hardness/toughness

A defensible way to specify this is not “use this exact recipe,” but:

• Require documented furnace controls and batch records
• Require the supplier to declare their validated ranges for each step
• Verify outcomes with hardness + RA + microstructure + field trial KPIs

Microstructure targets and pitfalls

For dicer bands, the microstructure targets are functional:

• Tempered martensite matrix with appropriate carbide distribution
• RA controlled to a band that matches your chipping-risk tolerance
• No evidence of surface thermal damage from grinding (burn) that creates brittle layers

Common pitfalls that show up as premature chipping or erratic life:

• High retained austenite: may pass hardness but reduces stability and can transform under load.
• Over-austenitizing: can drive RA up and change carbide condition.
• Under-tempering or inadequate temper cycles: leaves high residual stress.
• Grinding burn / rehardening: creates a brittle skin and microcracks at the edge.

Por qué HRC 56–58 es necesario pero no suficiente: Protocolo de QA y validación

Hardness and impact methods (ASTM E18/E23)

Hardness is the fastest screening metric, but only if the method is controlled.

• Use a standards-based Rockwell method such as ASTM E18 and define:
  • scale (typically HRC for hardened martensitic stainless)
  • number of indents per part/lot
  • location plan (avoid edges, avoid thin unsupported zones)
  • gage R&R expectations

If chipping resistance is critical, add a toughness proxy with a consistent method such as ASTM E23 (Charpy). For thin band/blade geometries, you may need a subsize specimen plan, but the core benefit is comparing lot-to-lot y process-to-process rather than chasing an absolute number.

Microstructure and RA checks (third-party XRD + metallography)

Two checks close the “hardness gap”:

• Retained austenite (RA) by XRD: set a release band appropriate to your risk profile and application. If you don’t have in-house XRD, define an approved third-party lab and lock the method so results are comparable lot-to-lot.
• Metallography: verify carbide distribution, martensite condition, and any abnormal structures; correlate with failure analysis.

Practical RA acceptance guidance (how to set a band)

Because Rockwell hardness can be similar across very different microstructures, RA should be treated as a predictive release metric—especially when the dominant failure mode is edge chipping.

For wet-service dicer band applications such as Urschel-style heads, Maxtor Metal’s engineering practice is to use ≤5% RA as a starting control target during qualification, then tighten or relax the band based on field chipping data. This is not a universal number—geometry, product hardness, and sanitation chemistry all shift the optimum—but it gives procurement documents a defensible, auditable starting point rather than an open-ended instruction.

A defensible way to specify RA in procurement documents is:

• Qualification stage: define an RA target based on failure mode and stabilize it with field results.
  • If your dominant risk is micro-chipping/brittle edge failures, start with a lower RA target(≤5% is a common field starting point for dicer band service).
  • If your dominant risk is distortion/cracking risk in heat treat, avoid overly aggressive RA reduction and use trials to confirm.
• Production surveillance stage: once the process is proven, keep RA as a periodic audit metric to control drift.

Note: the “right” RA number depends on geometry, processing route, and service conditions. If you already have baseline RA data from a known-good band, use that baseline to set your acceptance band rather than adopting a generic number.

What to document (so the data stays auditable)

• specimen prep method and location
• etchant and imaging magnification (metallography)
• RA measurement method parameters (XRD setup) and reporting format
• measurement uncertainty / repeatability statement from the lab (so you can set a realistic acceptance band)
• the acceptance band and the corrective action when out of band

Out-of-band actions (examples)

• RA higher than your band while hardness is in spec → review austenitize/soak control, quench severity, sub-zero step effectiveness, and temper stabilization; re-check for grind burn before release
• RA lower than expected with increased cracking/distortion risk → review quench and cold treatment severity; confirm geometry stability and residual stress condition

A simple way to set acceptance bands (no guesswork)

If you don’t want to debate “generic” RA numbers, set your acceptance bands from a known-good baseline lot, then tighten them as field data accumulates.

Tip: when using third-party XRD, require the lab to report repeatability/uncertainty so you don’t set a band tighter than the method can reliably resolve.

Geometry, burn, and surface finish (Ra ≤ 32 µin)

For replacement dicer bands, geometry and surface integrity often dominate “mysterious” field failures. Include explicit checks for:

• flatness / straightness (fit-up stability)
• edge geometry (bevel angle, land, edge radius if specified)
• burr control
• grinding burn and microcracking (nital etch, Barkhausen where appropriate, or microscopy)

For product-contact surfaces, a common hygienic baseline is Ra ≤ 0.8 µm (32 µin). 3-A sanitary design guidance frequently references this threshold; see the 3-A SSI deck Basics of Sanitary Design. EHEDG design guidelines consistently specify product-contact surfaces smoother than Ra = 0.8 µm; see EHEDG Guideline Document 8 for the relevant hygienic equipment design criteria.

Make Ra requirements comparable by specifying measurement details (otherwise different suppliers may report different numbers for the same surface):

• measurement direction (parallel/perpendicular to grind lines)
• evaluation length and cutoff / filter setting used by the profilometer
• number of traces per part and the sampling locations

A practical acceptance package ties finish to function:

• Ra (specify the measurement cutoff and direction)
• visual finish criteria (no pits, laps, embedded debris)
• passivation status (see next section)

Maxtor Metal quality controls and traceability records (technical integration): A QC-oriented supplier should be able to provide a traceable record set for each lot, such as:

• heat/lot number linkage from strip to finished band
• material test report (chemistry) and incoming verification
• heat-treat batch record (time/temperature charts, quench media, sub-zero cycle, temper cycles)
• hardness sampling map and results
• microstructure photo set and RA report (XRD) for qualification lots (and periodic surveillance thereafter)
• surface finish (Ra) records and burn screening criteria
• nonconformance disposition and corrective-action link when a lot is out of band

This isn’t marketing fluff—it’s what lets a plant engineer correlate a chipping spike to a specific heat treat batch, grind wheel condition, or strip heat.

Saneamiento y cumplimiento normativo

Cleaning and passivation (ASTM A380/A967)

In wet food-processing service, “stainless” isn’t a binary state. Surface condition (free iron, embedded grit, smeared metal from machining) can change corrosion behavior and cleanability.

Two widely cited references to anchor your cleaning/passivation language are:

• ASTM A380 for cleaning/descaling/passivation practices
• ASTM A967 for passivation treatment options and related requirements

Write your spec so sanitation steps are verifiable:

• define the cleaning/passivation method class to be used
• require documentation of the process and any verification tests you rely on

Chemical compatibility in washdowns

Dicer environments often see aggressive washdowns, temperature swings, and chloride exposure. Even with 440C, corrosion risk increases when:

• chloride concentration is high
• there are crevices or rough surfaces
• passivation is inconsistent
• residues remain trapped under bands or hardware

This is where surface finish, passivation discipline, and assembly hygiene matter as much as the alloy selection.

Documentation and traceability for audits

If you’re in a regulated or audit-heavy environment, treat blades/bands as controlled components:

• link each lot to a traceability packet
• store heat-treat records and inspection data by lot
• define retention time and retrieval process

The payoff is simple: when a plant sees a sanitation deviation or foreign material risk, you can isolate by lot and respond with evidence.

Pruebas de campo y ROI (Retorno de la inversión)

Why ROI framing matters for blade qualification

For procurement and production managers, the question behind any blade qualification is simple: does the cost and effort of running a validated program pay off? The answer is almost always yes—but only if you measure the right things.

A practical way to frame the ROI case before a trial:

Example framing (hypothetical): A mid-size frozen vegetable processor running two Urschel lines might see blade changeover account for 20–40 minutes of downtime per week per line under an unvalidated supply program. If a validated process window improves edge-life consistency, it can be reasonable to expect a meaningful reduction in that downtime—but the exact number depends on product mix, sanitation cycle frequency, and baseline blade life. That’s why predefining trial KPIs (see below) is the only reliable way to measure your specific ROI.

Conclusión clave: Blade validation is not a cost—it is the mechanism by which you convert a commodity purchase into a controlled consumable with predictable cost-per-ton.

Plantilla de validación mínima (copiar/pegar en su plan de QA)

Use this as a “minimum viable” qualification pack for replacement dicer bands. It is designed so a plant can audit the lot, reproduce the processing window, and run CAPA when results drift.

Stage 1 — Qualification lots (prove the process window)

Use this stage when you are onboarding a supplier, changing strip source, changing heat-treatment routing, or adjusting finishing.

A) Incoming material (strip/band)

• Supplier, PO, part number / drawing revision
• Designación de grado (440C / UNS S44004 o equivalente)
• Vinculación entre el número de lote/cola y la trazabilidad
• Registro MTR/químico (bajo acuerdo de confidencialidad del cliente si es necesario)

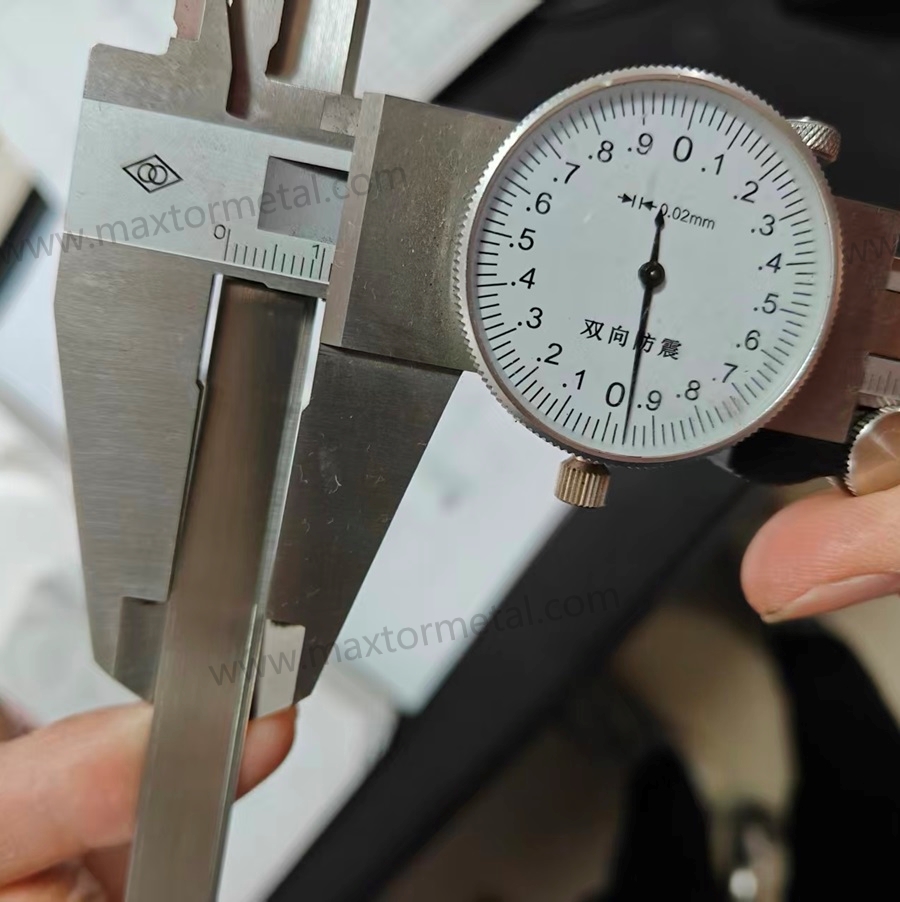

• Registro de inspección de entrada: dimensiones, criterios visuales, plan de muestreo, disposición

When planning incoming receiving records for 440C blade strip coils, the Tool Steel MTC Reading & QA Checklist for Strip Blades covers the EN 10204 3.1 certificate structure, chemistry cross-check, and 9-point hardness mapping that support a defensible acceptance decision before heat treatment validation begins.

B) Registros del proceso (tratamiento térmico + acabado)

• Identificación del lote de tratamiento térmico + tabla de tiempo/temperatura
• Notas de Quench Media + controles
• Paso bajo cero (temperatura, tiempo, secuencia)
• Ciclos de atemperado (conteo, rango de temperatura, tiempo)
• Registro de rectificado/acabado (especificaciones de la muela, intervalo de rectificado, estado del refrigerante, operario/turno)

Maxtor Metal mantiene registros a nivel de lote para cada uno de estos pasos como práctica habitual; los clientes que participan en el proceso de cualificación pueden solicitar el paquete completo de documentación bajo un acuerdo de confidencialidad mutuo.

C) Pruebas de liberación (lote de calificación)

• Dureza (ASTM E18): mapa de muestreo, número de indentaciones, resultados, estado del medidor
• Integridad de la superficie: método de detección de quemaduras + criterios de aceptación
• Acabado superficial (Ra): configuración del instrumento (corte), dirección, ubicaciones de muestreo, resultados
• Metalografía: identificación del conjunto de fotografías, ubicación, aumento, notas de aceptación (bajo acuerdo de confidencialidad con el cliente si es necesario).
• Análisis de riesgos mediante difracción de rayos X (por terceros, si es necesario): laboratorio, referencia del método, ubicación, resultado, declaración de incertidumbre/repetibilidad.

D) Registro de ensayos de campo (lotes de calificación)

• Instalación: fecha/hora, línea, tipo de producto, notas del ciclo de saneamiento

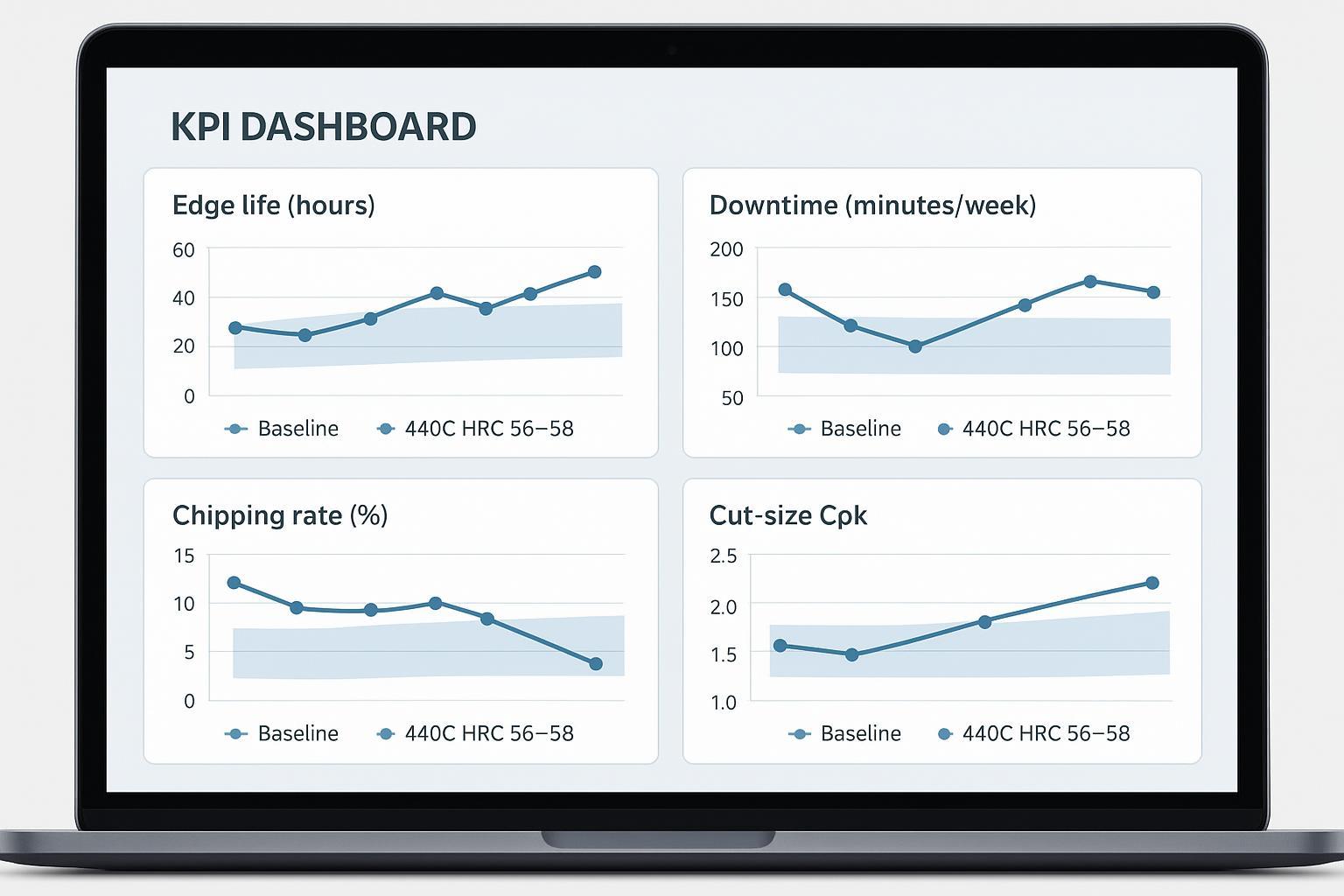

• Registro de KPI: vida útil del filo, tasa de astillado, tiempo de inactividad, tamaño de corte Cpk
• Motivo de la retirada: planificada o fallida, con evidencia fotográfica cuando sea posible.

Etapa 2: Lotes de producción (desviación de control)

Una vez comprobado el funcionamiento del proceso, mantenga un plan de lanzamiento ágil para cada lote y traslade las pruebas más exhaustivas a la vigilancia periódica.

A) Liberación del lote (cada lote)

• Trazabilidad (lote/cola → banda terminada)
• Comprobación de dureza con el mismo plano de ubicación
• Análisis de la integridad de la superficie (quemadura) y verificación de Ra según su plan de muestreo acordado.
• Confirme que el registro del lote de tratamiento térmico esté completo y dentro de los rangos declarados.

B) Vigilancia periódica (por ejemplo, con una periodicidad programada o cuando se sospecha una desviación).

• Reseña del conjunto de fotografías de metalografía
• Análisis de riesgos mediante difracción de rayos X de terceros (cuando el análisis de riesgos es un riesgo determinante).
• Auditorías dimensionales/geométricas ampliadas

Desencadenantes de incumplimiento de especificaciones y acciones correctivas y preventivas (reglas sencillas y fáciles de auditar)

• Cualquier métrica de lanzamiento fuera de rango → poner en cuarentena el lote y ejecutar una disposición documentada (usar tal cual / reelaborar / desechar)
• Si un KPI retrocede con respecto a la línea base en lotes consecutivos o muestra una tendencia de deriva constante → activa una revisión de la causa raíz
• Priorice las comprobaciones en este orden cuando los fallos sean ambiguos: Integridad de la superficie/quemadura → RA/microestructura → registros de tratamiento térmico → calor de desmoldeo/MTR

Diseño de ensayos e indicadores clave de rendimiento (KPI) en cultivos congelados y de raíz.

Un buen juicio no solo pregunta "¿duró más tiempo?", sino que pregunta si las nuevas bandas mejoran. salida repetible sin aumentar el riesgo.

Principios de diseño de ensayos clínicos:

• Comparar con una banda de referencia bajo la misma combinación de productos y ciclo de saneamiento.
• Controla una variable a la vez (material/temperatura/acabado), o no sabrás qué causó el resultado.
• Predefina la duración de la ejecución o el objetivo de rendimiento.

Indicadores clave de rendimiento (KPI) que se aplican bien a cultivos congelados y de raíz:

• Vida útil del borde (horas o toneladas procesadas)
• Tiempo de inactividad (minutos/semana atribuibles al cambio de banda o al retrabajo)
• tasa de astillamiento (astillas por intervalo de inspección o bandas % que fallan antes de alcanzar el objetivo)
• Capacidad de corte (Cpk en la dimensión crítica de corte)

Cómo presentar los resultados de los ensayos (para que las decisiones estén respaldadas por datos)

Para reducir el debate y hacer que los ensayos sean comparables entre lotes, defina de antemano una visión estadística simple:

• Dispersión lote a lote: utilice diagramas de caja para la vida útil del borde (horas/toneladas) y el número de astillados por intervalo de inspección.
• Estabilidad a lo largo del tiempoUtilice un gráfico de control básico para la tasa de astillado o los minutos de tiempo de inactividad por semana.
• Capacidad: informe de tamaño reducido Cpk en la dimensión crítica con el mismo método de muestreo en cada ejecución

Si solo haces una cosa: informa tamaño de la muestra (n), el mediana, y el Gama 10–90% para la vida útil del borde por lote. Eso suele revelar si se trata de una mejora real en la ventana de proceso o simplemente de un caso excepcional.

Prepare el ensayo clínico para una auditoría definiendo de antemano los rangos de aceptación:

• La banda de dureza HRC 56–58 define el plan de muestreo.
• Defina un umbral de fallo (qué se considera un fallo).
• Defina los valores objetivo de Cpk (o el delta de mejora mínimo) para el tamaño de corte.
• Definir los resultados de saneamiento (ausencia de corrosión/picaduras anormales después de un número definido de ciclos de lavado).

Una lista de verificación práctica para el registro de datos:

• ID del lote + ID del lote de tratamiento térmico
• Fecha/hora de instalación, línea, tipo de producto
• ciclos de saneamiento y notas de química
• Intervalos de inspección y hallazgos (desconchones, quemaduras, marcas de corrosión)
• Motivo de la retirada (planificada frente a fallo)

Retroalimentación de la causa raíz a la ventana de proceso

Cuando un ensayo no alcanza los objetivos, es mejor forzar un diagnóstico de circuito cerrado en lugar de adivinar "probar con otro proveedor":

• Si la dureza está dentro de la banda pero el astillamiento es alto → priorice la verificación de RA/microestructura + detección de quemaduras por rectificado.
• Si la vida útil del filo es baja con bordes limpios → revise el estado del carburo (ventana de austenización/templado) y el acabado de la superficie.
• Si aparece corrosión prematuramente, revise la pasivación y el acabado superficial, y luego confirme la compatibilidad con el lavado a presión.

Si se realiza correctamente, el ensayo de campo se convierte en un ciclo de control: reduce el margen de tiempo para el tratamiento térmico y el acabado hasta que el resultado sea predecible.

Alternativas y selección

Ventajas y desventajas de los modelos 420 y 440C

El acero inoxidable martensítico de clase 420 generalmente ofrece:

• mejor margen de tenacidad a un nivel de resistencia a la corrosión determinado
• menor resistencia al desgaste alcanzable que el 440C en un procesamiento comparable

Si el modo de fallo predominante es el astillamiento frágil (y no el desgaste), las variantes 420 pueden ser dignas de evaluación.pero normalmente lo pagarás en la vida. a menos que los cambios en la geometría y el proceso lo compensen.

Riesgos D2/M2 en servicio húmedo

Los aceros para herramientas de alta resistencia al desgaste, como el D2, y los aceros de alta velocidad, como el M2, pueden ofrecer una excelente resistencia al desgaste, pero el servicio en ambientes húmedos introduce riesgos:

• corrosión y manchas
• sensibilidad química sanitaria
• corrosión por hendidura en las interfaces

Si opta por esta vía, a menudo se verá obligado a utilizar recubrimientos, a cumplir con requisitos de limpieza más estrictos o a aplicar una protección de superficie más agresiva, cada uno de estos aspectos con su propia carga de validación.

Opciones de acero inoxidable PM y cuándo actualizar

Las opciones de acero inoxidable obtenidas mediante metalurgia de polvos (PM) pueden mejorar la limpieza y la consistencia, y pueden reducir la dispersión de astillamiento causada por inclusiones. Los desencadenantes de la actualización suelen tener el siguiente aspecto:

• Has validado la geometría, el acabado y el tratamiento térmico convencional a 440 °C.
• El análisis de fallas sigue apuntando a la sensibilidad a la limpieza/inclusiones.
• El retorno de la inversión sigue funcionando después de la prima del material.

Alcance y límites

Esta guía está destinada a la calificación y validación de proveedores de Bandas de repuesto para la cortadora de dados 440C operar en entornos húmedos y que requieren un alto nivel de higiene.

• Úselo cuando su objetivo sea la repetibilidad: dureza estable, microestructura/RA controlada (cuando sea necesario) e integridad superficial verificada.
• Trate todos los objetivos numéricos como específico del sitioLa geometría, la combinación de productos, la química sanitaria y el estado del equipo pueden modificar el rango óptimo de tiempo.
• En casos de cargas de impacto inusualmente severas, inclusiones altamente abrasivas o exposición extrema a la corrosión, utilice esta guía como punto de partida y añada validación adicional (mejora de materiales, pruebas de recubrimiento o pruebas específicas para la aplicación).

La aceptación final deberá basarse en los registros documentados del lote y en los resultados de las pruebas de su planta (y en la verificación por parte de terceros cuando sea necesario).

Una vez completada la validación del material, el siguiente parámetro OEE para las líneas de corte alimentadas por bobina suele ser la frecuencia de cambio de bobina; consulte Ganancias en OEE derivadas de la reducción de la frecuencia de cambio de bobinas para las matemáticas de cambio y un caso piloto de productor de tiras de cuchillas.

Conclusión

• El 440C sigue siendo una opción rentable cuando se valida según las especificaciones.
• Utilice el protocolo de control de calidad y de ensayo definido para garantizar la repetibilidad.

La versión en una sola frase: Para aplicaciones de bandas de corte tipo Urschel en entornos de procesamiento de alimentos húmedos, el acero 440C validado a HRC 56–58 con RA controlado (objetivo inicial ≤5%), registros documentados de lotes de tratamiento térmico y pruebas de integridad de la superficie es la vía más rentable para lograr una vida útil repetible del borde, siempre que el protocolo de validación trate la dureza como un criterio de liberación necesario pero no suficiente.

Si busca una especificación que se mantenga constante entre proveedores, la clave es vincular la especificación "440 °C a HRC 56-58" con controles de proceso documentados: trazabilidad de lotes/coladas, registros de lotes de tratamiento térmico, verificación de dureza y RA, y comprobaciones de integridad superficial. Esta es la misma disciplina que Maxtor Metal aplica internamente para garantizar un rendimiento repetible entre lotes. Los paquetes de cualificación de Maxtor Metal, que incluyen MTR, registros de lotes de tratamiento térmico, mapas de muestreo de dureza e informes XRD de terceros, están disponibles para los clientes que ejecutan programas formales de validación de proveedores.

Para obtener información de referencia sobre los formularios de suministro de tiras y cómo describirlos en los documentos de adquisición, puede consultar la información anterior y, a continuación, mantener sus criterios de aceptación en el protocolo de validación mencionado anteriormente.

FAQs：

¿Qué dureza deben tener las cuchillas de repuesto para picadora 440C?

HRC 56–58 es una ventana de aceptación común porque equilibra la retención del filo con cierto margen de tenacidad. No apruebe el lote solo por la dureza: combínela con comprobaciones de microestructura/austenita retenida y verificaciones de integridad superficial (quemaduras).

¿Cuál es el tratamiento térmico recomendado para el 440C para alcanzar HRC 56–58?

Un flujo controlado típico consiste en austenitizar en el rango de 1850–1950 °F (1010–1065 °C), templar, aplicar un paso subcero para reducir la austenita retenida y luego realizar un doble revenido. Utilice controles de horno documentados y verifique los resultados con datos de dureza y austenita retenida (RA) en lugar de confiar en una receta nominal.

¿Cómo se prueba la dureza correctamente en cuchillas templadas de 440C?

Utilice un método Rockwell basado en estándares como la norma ASTM E18, defina el plan de localización y establezca la frecuencia de muestreo por lote. Asegúrese de que la configuración de medición sea adecuada para secciones delgadas para evitar lecturas falsas.

¿Cómo se mide la austenita retenida en el 440C?

La difracción de rayos X (XRD) es un método cuantitativo común; combínela con la metalografía para confirmar el estado de la microestructura. Lo importante es establecer una banda de aceptación y registrar los parámetros del método para que los resultados sean comparables de un lote a otro. Para el servicio de cintas de corte tipo Urschel, un objetivo de control inicial de ≤5% de austenita retenida (RA) es un punto de referencia común en el campo.

¿Qué acabado superficial es aceptable para las cuchillas de acero inoxidable en contacto con alimentos?

Una línea base higiénica comúnmente citada es Ra ≤ 0.8 µm (32 µin) para las superficies en contacto con el producto, referenciada en las pautas de diseño sanitario 3-A y reflejada en la documentación de EHEDG. Defina su método y dirección de medición para que los proveedores informen de la misma manera.

¿Qué norma de pasivado se debe referenciar para las cintas de corte de acero inoxidable?

Utilice la norma ASTM A380 para las prácticas de limpieza/pasivado y la norma ASTM A967 para los requisitos y opciones de tratamiento de pasivado químico. Luego, especifique las expectativas de documentación y verificación.

¿Por qué se desportillan las cuchillas de picadora de 440C incluso cuando la dureza está dentro de la especificación?

Porque la dureza no revela el nivel de austenita retenida, el estado de los carburos, el estrés residual o las quemaduras por rectificado. El desportillamiento a menudo se debe a una austenita retenida (RA) demasiado alta, una estabilización de revenido inadecuada o daños térmicos superficiales.

¿Cómo se debe diseñar prueba en planta para calificar cintas de corte de repuesto?

Utilice comparación de línea base controlada, predefina KPI (vida útil del filo, tiempo de inactividad, tasa de desportillamiento, Cpk del tamaño de corte) y establezca bandas de aceptación antes de comenzar. Registre ID de lote, ciclos de saneamiento y hallazgos de inspección para rastrear fallas hasta causas del intervalo de proceso. Maxtor Metal puede suministrar la plantilla de documentación de prueba y registros de trazabilidad a nivel de lote para respaldar este proceso.

Autor

Jesse Xu — Ingeniero sénior de calidad, QA (Garantía de calidad), Maxtor Metal

• Experiencia: 15 años en ingeniería de calidad, con experiencia práctica. análisis de fallas Experiencia para distinguir si el astillamiento de los bordes o el desgaste rápido se deben a la variación del proceso de tratamiento térmico o a la segregación del material.
• Certificaciones: ASQ–CQE, Auditor Líder ISO 9001, ASNT Nivel II
