Acciaio per utensili D2 vs SKD11 per lame da cesoia: microstruttura dei carburi, analisi delle modalità di guasto e quadro di selezione del grado

Risposta rapida: D2 e SKD11 sono acciai per utensili per lavorazioni a freddo ad alto contenuto di carbonio e cromo, quasi identici dal punto di vista della composizione, ma il maggior contenuto di vanadio del D2 (0.50–1.10%) offre una maggiore resistenza all'usura abrasiva per un taglio netto e ad alto volume sotto i 6 mm, mentre la struttura più fine dei carburi del SKD11 garantisce una migliore tenacità all'impatto per l'acciaio inossidabile, l'alimentazione variabile o le operazioni soggette a scheggiatura. La decisione dipende dalla modalità di cedimento prevalente — usura o scheggiatura — e non solo dalla sigla del grado. La qualità della raffinazione ESR del fornitore è importante tanto quanto la designazione.

Nota tecnica: La scelta dell'acciaio per utensili D2 rispetto a SKD11 per le lame per cesoie è una decisione legata alla microstruttura dei carburi, non una semplice sostituzione di marca. Entrambi i gradi appartengono alla stessa famiglia di acciai ledeburitici per lavorazioni a freddo (alto contenuto di C, alto contenuto di Cr) e le loro finestre di composizione nominale si sovrappongono sostanzialmente tra ASTM A681, JIS G4404 e DIN 1.2379. Il divario prestazionale emerge dal contenuto di vanadio, dalle pratiche di raffinazione della fusione e dal controllo del trattamento termico — variabili che solo i certificati di prova dei materiali e l'ispezione dei carburi possono verificare. Vedere Specifiche delle lame per cesoie Maxtor Metal e opzioni di materiale.

Sia il D2 che il SKD11 appartengono alla stessa famiglia di acciai per utensili per lavorazioni a freddo ad alto contenuto di carbonio e cromo, eppure gli acquirenti di lame spesso li considerano intercambiabili senza comprenderne le sfumature metallurgiche. Quando si acquistano utensili di ricambio per cesoie a ghigliottina idrauliche, cesoie meccaniche motorizzate o linee di taglio longitudinale di bobine, la scelta tra queste due specifiche richiede di guardare ben oltre i semplici valori di durezza.

Il vero elemento di differenziazione nelle prestazioni delle lame per cesoie non risiede nel nome del grado, ma nella distribuzione dei carburi e nel modo in cui ciascun grado risponde a specifiche modalità di cedimento. Sebbene le tabelle nominali delle leghe sembrino quasi identiche, sottili variazioni nel contenuto di vanadio, nella pratica di fusione e nella risposta al trattamento termico determinano se una lama subirà una micro-scheggiatura prematura o manterrà un tagliente affilato per centinaia di migliaia di tagli.

Questa guida analizza la composizione, la struttura dei carburi e il comportamento all'usura di entrambi gli acciai, aiutandovi a scegliere la lama giusta per il taglio di lamiere sotto i 6 mm. Comprendendo questi principi metallurgici fondamentali, i progettisti di utensili e i team di approvvigionamento che valutano lame per cesoie ad alte prestazioni lame per cesoie rettificate di precisione possono ottimizzare la durata dell'utensile, ridurre il costo per taglio ed eliminare i tempi di fermo imprevisti nei contesti di lavorazione dei metalli.

La chimica alla base di D2 e SKD11

Entrambi i gradi condividono intervalli di carbonio e cromo quasi identici, con sottili differenze nel vanadio e nel molibdeno che ne modellano le microstrutture. Fondamentalmente, entrambe le leghe contengono circa 1.5% di carbonio e 12% di cromo, classificandole come acciai per utensili ledeburitici. Durante la solidificazione, questa elevata concentrazione di cromo e carbonio forma una frazione volumetrica sostanziale di carburi eutettici primari duri (tipo M₇C_3) incorporati in una matrice martensitica dopo il trattamento termico.

La comprensione di queste variazioni di composizione è il primo passo per valutare le prestazioni di ciascun acciaio nella vostra specifica operazione di cesoiatura. Sebbene la sovrapposizione nominale spinga molti fornitori a commercializzarli come intercambiabili, piccole variazioni negli elementi leganti determinano la precipitazione dei carburi, la risposta all'indurimento secondario e le capacità di affinamento del grano.

In breve: D2 e SKD11 condividono la stessa struttura portante Cr-C, ma la gamma più ampia di vanadio del D2 (fino a 1.10%) gli conferisce una maggiore quantità di monocarburi VC duri, la variabile chiave per la resistenza all'usura abrasiva.

Una tabella comparativa della composizione chiarisce la sovrapposizione tecnica ed evidenzia dove il controllo metallurgico è più importante:

Designazioni standard e proprietà del D2

Il D2 copre molteplici standard globali, tra cui l'AISI D2 in Nord America, l'ASTM A681 (Standard Specification for Tool Steels Alloy Steel) e lo standard europeo DIN EN ISO 4957 Grado 1.2379, garantendone un'ampia disponibilità nelle catene di fornitura nordamericane ed europee.

Il suo maggior contenuto di vanadio (tipicamente da 0.50% a 1.10%) favorisce la formazione di monocarburi di vanadio (VC) più fini. Queste particelle di VC presentano una durezza estremamente elevata (circa 2800 HV, rispetto ai 1500–1800 HV dei carburi di cromo M₇C_3), il che contribuisce in modo significativo alla tenuta del tagliente in condizioni di taglio altamente abrasive.

Designazioni standard e proprietà del SKD11

Il SKD11 segue lo standard JIS G4404 per acciai legati da utensili, ampiamente stoccato nei centri di produzione asiatici e preferito per la sua stabilità dimensionale e la risposta costante al trattamento termico.

Il suo minor contenuto di vanadio (da 0.20% a 0.50%) lascia la microstruttura maggiormente dominata da carburi di cromo M₇C_3. Questo sottile cambiamento chimico riduce leggermente la resistenza all'usura abrasiva estrema rispetto alle colate di D2 ad alto contenuto di vanadio, ma ne modella le caratteristiche di tenacità, rendendo il materiale meno soggetto a microfratture improvvise sotto carichi d'urto moderati.

Distribuzione dei carburi: cosa differenzia realmente questi acciai

La designazione del grado indica l'intervallo chimico, ma la dimensione, la distribuzione e l'affinamento dei carburi determinano le prestazioni effettive della lama in produzione. Due blocchi di acciaio con certificazioni di laboratorio chimico identiche possono mostrare una durata dell'utensile radicalmente diversa se uno contiene reti di carburi grossolani e agglomerati, mentre l'altro presenta particelle di carburo fini e uniformemente disperse.

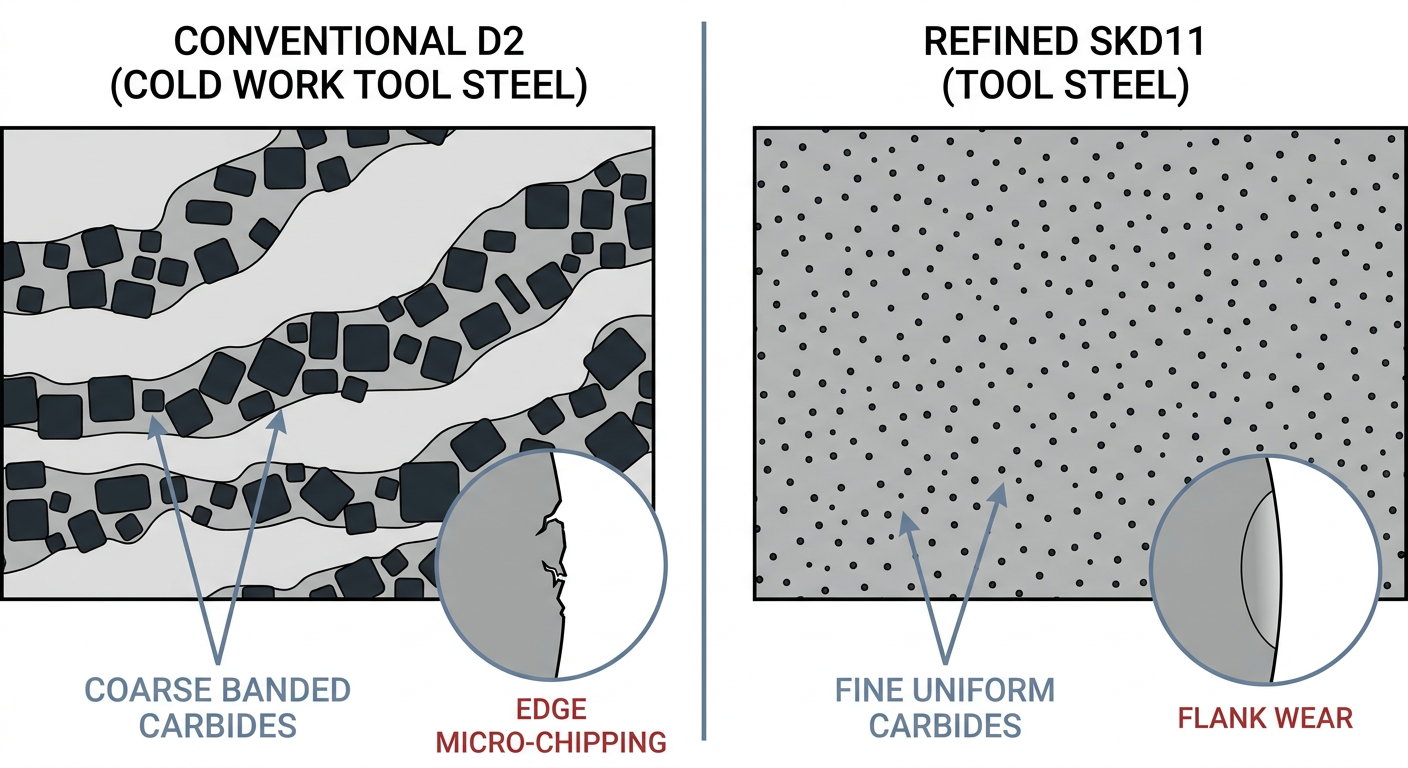

I carburi primari grossolani e bandati creano concentratori di tensione, agendo come punti di innesco per microfessure sotto impatto ciclico, mentre i carburi fini e uniformemente dispersi offrono una migliore tenacità del tagliente e stabilità dimensionale. Durante la cesoiatura gravosa, le onde d'urto si propagano attraverso il tagliente della lama al momento dell'impatto con la lamiera; i grandi agglomerati di carburi interrompono la continuità della matrice e accelerano la micro-scheggiatura.

Gli acquirenti dovrebbero guardare oltre la designazione ed esaminare la struttura dei carburi quando valutano i fornitori di lame. La verifica dell'affinamento della colata e del rapporto di riduzione della forgiatura assicura che la materia prima sia stata lavorata per frantumare le reti di carburi eutettici.

In breve: Due lame con certificazioni identiche possono avere prestazioni diverse. La dimensione dei carburi (3–8 µm vs 8–20 µm) e la qualità dell'affinamento ESR sono i veri fattori di differenziazione: chiedete al vostro fornitore prove metallografiche, non solo il marchio del grado.

Come la dimensione e la distribuzione dei carburi influenzano le prestazioni del tagliente

Le colate convenzionali di D2 sviluppano tipicamente carburi primari grossolani con dimensioni comprese tra 8 e 20 micrometri (µm). Questi grandi allineamenti di carburi M₇C_3 offrono un'elevata resistenza all'usura abrasiva durante la cesoiatura di acciaio dolce pulito, ma introducono un maggiore rischio di scheggiatura lungo i taglienti affilati.

Colate affinate e una chimica di tipo SKD11 offrono carburi più fini nell'intervallo da 3 a 8 micrometri. Questo affinamento microstrutturale migliora la tenacità del tagliente sotto carichi ciclici e d'urto, impedendo il distacco di piccoli segmenti del petto di taglio durante i cicli di cesoiatura ad alta velocità.

Il ruolo dei processi di affinamento nella qualità dei carburi

Maxtor Metal si approvvigiona esclusivamente di barre in D2 e SKD11 affinate tramite ESR o rifuse sotto vuoto ad arco (VAR) per la produzione di lame per cesoie: uno standard di acquisto che elimina la variabilità della bandatura dei carburi comune nell'acciaio per utensili da colata convenzionale.

La rifusione sotto scoria elettroconduttrice (ESR) e i processi di fusione controllata riducono la segregazione e la bandatura dei carburi, producendo una dispersione di carburi più fine e uniforme in tutta la matrice. Rifondendo gli elettrodi grezzi attraverso un bagno di scoria reattiva, il processo ESR elimina le inclusioni non metalliche e sopprime la segregazione eutettica grossolana durante la solidificazione.

È importante sottolineare che la sola designazione JIS non garantisce un affinamento di livello ESR: due lame in SKD11 di fornitori diversi possono offrire prestazioni molto differenti a seconda che siano state prodotte tramite fusione ad arco elettrico di base o affinamento secondario ESR.

Per garantire la costanza da lotto a lotto, i principali ingegneri di utensili industriali sottolineano un rigoroso controllo di qualità delle materie prime, privilegiando barre di acciaio per utensili di prima qualità affinate tramite ESR per lame per cesoie rettificate di precisione. Presso Maxtor Metal, la produzione di lame per cesoie integra un trattamento termico sotto vuoto controllato con una rettifica CNC calibrata per eliminare le tensioni interne e la bandatura grossolana dei carburi. Ogni lotto di produzione è accompagnato da rapporti di mappatura della durezza e, su richiesta, da immagini di ispezione metallografica che confermano che le dimensioni e la distribuzione dei carburi rientrino nelle specifiche. Ciò assicura che ogni tagliente della lama mantenga un allineamento stabile, un'elevata affilatezza del tagliente e un'ottima resistenza alla scheggiatura da impatto.

Prestazioni all'usura e modalità di cedimento nella cesoiatura sotto i 6 mm

Per lamiere di spessore inferiore a 6mm, sia il D2 che l'SKD11 possono offrire una lunga durata di servizio, ma la modalità di guasto dominante determina quale grado durerà più a lungo nella vostra linea di produzione. La scelta del grado errato comporta spesso la rimozione ripetuta della lama per una riaffilatura prematura, aumentando i costi generali degli utensili e della manodopera.

Le operazioni dominate dall'usura favoriscono la superiore resistenza all'abrasione del D2, mentre le condizioni di impatto e scheggiatura richiedono la maggiore tenacità dell'SKD11. Abbinare le proprietà microstrutturali dell'acciaio alle realtà meccaniche della vostra linea previene il cedimento catastrofico del tagliente.

Comprendere la modalità di guasto è la via più diretta per ridurre il costo per taglio e diminuire i fermi macchina non pianificati. Quando si valutano le lame usurate durante la manutenzione programmata, è opportuno ispezionare il tagliente sotto ingrandimento per identificare se il problema principale sia l'usura del fianco, la micro-scheggiatura o la fessurazione macroscopica.

In breve: Identificate innanzitutto la modalità di guasto dominante della vostra lama. L'usura del fianco richiede la resistenza all'abrasione del D2; la micro-scheggiatura richiede la tenacità dell'SKD11. Un abbinamento errato accelera entrambe le modalità di guasto.

Conclusione chiave: L'usura abrasiva del fianco richiede un volume di carburi e una durezza superiori (favorendo il D2), mentre la scheggiatura del tagliente e la fessurazione da intaglio richiedono omogeneità microstrutturale e una dimensione dei carburi più fine (favorendo l'SKD11 affinato tramite ESR).

Resistenza all'usura: tenuta del tagliente e durata della lama

Il D2 calibrato a 60–62 HRC offre una maggiore resistenza all'usura abrasiva, mantenendo tipicamente un tagliente più affilato durante la cesoiatura ad alto volume di lamiere in acciaio al carbonio e basso-legato. L'elevata frazione volumetrica di carburi di vanadio e cromo agisce come una barriera di armature microscopiche, proteggendo la matrice martensitica dall'erosione abrasiva.

L'SKD11 calibrato a 58–60 HRC sacrifica una minima resistenza all'usura a favore di una migliore tenacità, rendendolo più sicuro in condizioni macchina non ottimali in cui possono verificarsi lievi flessioni, cedimenti del banco o giochi meccanici.

Resistenza alla scheggiatura e alla fessurazione: quando la tenacità è fondamentale

La scheggiatura si verifica quando il carico d'urto, il disallineamento o la variazione del gioco concentrano le sollecitazioni sul tagliente della lama, condizioni in cui la struttura di carburi più fine dell'SKD11 offre una migliore resistenza all'innesco delle cricche. Nelle cesoie a ghigliottina che tagliano lamiere ad alta resistenza, l'impatto iniziale può facilmente scalzare le particelle grossolane di carburo nel D2 convenzionale, causando un rapido degrado del tagliente.

Il rischio di fessurazione aumenta a livelli di durezza più elevati, in particolare in prossimità del limite superiore di 62 HRC se sono presenti geometrie a tagliente sottile o un'alimentazione instabile. Operare a 62 HRC lascia un margine di errore minimo se lo spessore della lamiera oscilla o se sono presenti punti duri nel coil.

Scegliere la lama giusta per la vostra operazione di taglio

La regola pratica di selezione è semplice: identificate se la vostra lama si guasta per usura o per impatto e scheggiatura, quindi abbinate il grado di conseguenza. L'esecuzione di un esame diagnostico sulle lame rimosse rivela se il tagliente si è arrotondato gradualmente o se ha subito microfratture premature.

Una cesoiatura pulita, stabile e ad alto volume favorisce il vantaggio di usura del D2, mentre le operazioni con alimentazione instabile, variazione del gioco o frequenti cambi di spessore della lamiera beneficiano della maggiore tolleranza dell'SKD11.

Impostare il gioco tra le lame al 5–10 percento dello spessore della lamiera e monitorare l'usura del fianco per programmare efficacemente le riaffilature. Un'errata impostazione del gioco è la causa principale del cedimento prematuro della lama; un gioco eccessivo provoca bave e piegature della lamiera, mentre un gioco insufficiente aumenta la forza di taglio e accelera la scheggiatura del tagliente.

In breve: Smontare una lama usurata ed esaminarla sotto ingrandimento. Fianco arrotondato = problema di usura → D2. Tagliente scheggiato o fratturato = problema di tenacità → ESR SKD11.

Criteri di scelta per operazioni dominate dall'usura

Se le lame cedono a causa del graduale arrotondamento del tagliente e della formazione di bave nel taglio di acciaio al carbonio pulito, il D2 a 58–60 HRC offre la massima durata utile della lama. In queste applicazioni a regime costante, l'obiettivo economico primario è massimizzare il tonnellaggio tagliato tra i cicli di riaffilatura.

Gli intervalli di riaffilatura possono estendersi a circa 100.000 tagli su acciaio a basso tenore di carbonio da 5mm prima di raggiungere la soglia di usura del fianco di 0.4mm, a condizione che la rigidità della macchina e il gioco delle lame rimangano correttamente calibrati.

Per la SOP sulla rotazione e sulla decisione di riaffilatura basata sulle misurazioni, incluse le fasce di tolleranza delle bave e i modelli di registro pronti per gli audit, consultare la SOP sui criteri di riaffilatura e sul programma di rotazione delle lame reversibili a 4 taglienti.

Criteri di scelta per scenari di impatto e scheggiatura

Se sulle lame compaiono scheggiature, micro-crepe o fratture del tagliente, l'SKD11 a 58–60 HRC fornisce la riserva di tenacità necessaria per la vostra applicazione. La morfologia più fine dei carburi dell'SKD11 dissipa le concentrazioni di stress localizzato in modo più efficace, impedendo alle micro-fratture di propagarsi lungo lo smusso di taglio.

Nella lavorazione gravosa di coil, come la cesoiatura di lamiere in acciaio inossidabile da 4mm (AISI 304) con frequenti urti all'imbocco, le valutazioni di benchmark sul campo indicano che il passaggio dal D2 convenzionale fuso in forno elettrico ad arco (EAF) all'SKD11 affinato tramite ESR aumenta gli intervalli di riaffilatura delle lame di circa il 25% al 30%, principalmente grazie all'eliminazione delle micro-scheggiature del tagliente. Questo miglioramento dell'intervallo è coerente con i registri di riaffilatura che Maxtor Metal documenta per i clienti che lavorano acciaio inossidabile da 4mm su linee di cesoie a ghigliottina idrauliche (dati di produzione interni; n = 3 clienti, periodo di osservazione di 4 mesi).

Ricontrollare le impostazioni del gioco, il parallelismo delle lame e l'allineamento dell'alimentazione: le correzioni di processo spesso prolungano la durata della lama più del solo cambio di materiale. Garantire guide della macchina rigide e sedi delle lame parallele previene i sovraccarichi localizzati durante la corsa di taglio.

Verificare la qualità del materiale della lama dal proprio fornitore

La designazione del materiale stampata su una lama indica cosa dovrebbe essere l'acciaio, non cosa sia realmente: la verifica è essenziale per garantire prestazioni costanti. Nelle catene di fornitura globali di utensili, le etichette nominali dei materiali possono mascherare variazioni nella qualità dei rottami, nelle pratiche di disossidazione e nella riduzione per forgiatura.

Richiedere certificati di collaudo dei materiali, rapporti sulla durezza e ispezioni metallografiche dei carburi garantisce di ricevere un acciaio autentico e correttamente trattato termicamente. Stabilire criteri di accettazione chiari con il produttore di utensili evita che lame non conformi raggiungano il reparto di produzione.

In breve: Le etichette dei materiali sono dichiarazioni, non garanzie. Un certificato MTC 3.1, un rapporto di mappatura della durezza e un'immagine dell'ispezione dei carburi sono i documenti minimi da richiedere prima di accettare una spedizione di lame.

Cosa verificare prima di ordinare lame da cesoia

Per garantire la longevità degli utensili ed eliminare i rischi di cedimento prematuro, richiedere al fornitore di lame la seguente documentazione prima della spedizione:

• Richiedere un certificato EN 10204 / MTC 3.1 che confermi il numero di colata, la composizione chimica verificata e lo stato del trattamento termico per ogni ordine di lame.
• Richiedere immagini metallografiche che mostrino la dimensione e la distribuzione dei carburi (verificando l'assenza di gravi bande eutettiche o di cluster di carburi sovradimensionati superiori a 15 µm).
• Richiedere rapporti di verifica della durezza Rockwell C (HRC) rilevati su più punti lungo la lunghezza della lama finita per garantire un trattamento termico uniforme.
• Richiedere il pacchetto di documentazione di qualità standard di Maxtor Metal: MTC 3.1, mappatura della durezza e immagini di ispezione dei carburi vengono rilasciati con ogni ordine di lame da cesoia di precisione e sono disponibili per verifiche ispettive di terze parti.

Se la vostra attività prevede la cesoiatura di AHSS o UHSS, considerate le lame con riporto in carburo di tungsteno come terza opzione per le linee ad alta produttività in cui la frequenza di riaffilatura di D2/SKD11 diventa il vincolo principale. Consultare la guida al ROI delle lame da cesoia con riporto in carburo di tungsteno per linee AHSS per un confronto completo del TCO.

FAQs:

L'acciaio SKD11 è identico all'acciaio per utensili D2?

Sebbene l'SKD11 (JIS G4404) e il D2 (ASTM A681 / DIN 1.2379) appartengano alla stessa famiglia di acciai per lavorazioni a freddo ad alto contenuto di carbonio e cromo e condividano i principali intervalli di composizione, non sono identici al 100%. Il D2 contiene tipicamente una percentuale maggiore di vanadio (fino al 1.10%), che favorisce la formazione di carburi di vanadio duri per resistere all'usura abrasiva, mentre l'SKD11 presenta un contenuto di vanadio leggermente inferiore (0.20%–0.50%), offrendo una dimensione media dei carburi più fine che migliora la tenacità all'impatto.

Quale tipo di acciaio è migliore per la cesoiatura di lamiere in acciaio inossidabile inferiori a 6mm?

Per la cesoiatura dell'acciaio inossidabile (come AISI 304 o 316), si preferisce generalmente l'acciaio SKD11 o il D2 affinato ESR trattato termicamente a 58–60 HRC. L'acciaio inossidabile presenta una tendenza all'incrudimento e una maggiore resistenza al taglio, imponendo carichi d'urto più gravosi sul tagliente. La tenacità superiore dello SKD11 resiste alla scheggiatura del tagliente comunemente causata dalla resistenza al taglio dell'acciaio inossidabile.

Qual è la durezza raccomandata per le lame da cesoia in D2 e SKD11?

Per la cesoiatura di lamiere con spessore inferiore a 6 mm, l'intervallo di durezza raccomandato è di 58–60 HRC per il taglio generico che richiede un'elevata tenacità, e di 60–62 HRC per il taglio ad alto volume di acciaio al carbonio dolce, dove prevale l'usura. Livelli di durezza superiori a 62 HRC aumentano significativamente il rischio di scheggiatura del tagliente e di rottura catastrofica della lama.

Quali sono le cause della microscheggiatura sulle lame da cesoia in D2?

La microscheggiatura sulle lame da cesoia in D2 è causata principalmente da agglomerati di carburi primari grossolani (8–20 µm) che agiscono come concentratori di tensioni interne, da impostazioni errate del gioco tra le lame (inferiore a 5% o superiore a 10% dello spessore della lamiera), dalla flessione del banco della macchina o dal taglio di materiali che superano la resistenza nominale di progetto della lama.

Perché la rifusione sotto scoria (ESR) è importante per le lame per cesoie?

La rifusione sotto scoria (ESR) è un processo di affinazione secondaria che purifica l'acciaio fuso, rimuove le inclusioni non metalliche e previene la segregazione di carburi grossolani durante la solidificazione. L'acciaio per utensili affinato tramite ESR produce una struttura di carburi fine e uniforme (3–8 µm), migliorando drasticamente la tenacità all'impatto e la durata del tagliente rispetto all'acciaio fuso convenzionalmente.

Ogni quanto tempo devono essere riaffilate le lame per cesoie?

La frequenza di riaffilatura dipende dal materiale della lamiera, dal volume di taglio e dagli standard di manutenzione. Come linea guida standard, una lama in D2 o SKD11 ben allineata che taglia acciaio al carbonio dolce da 5mm dovrebbe essere riaffilata quando l'usura del fianco raggiunge circa 0.4mm, il che corrisponde tipicamente a un numero di tagli compreso tra 80.000 e 100.000.

Conclusione

D2 e SKD11 sono cugini metallurgici, ma la distribuzione dei carburi, la costanza del trattamento termico e la corrispondenza delle modalità di cedimento determinano quale lama offra un valore migliore nella vostra linea di taglio. La scelta tra i due richiede l'analisi delle vostre specifiche sfide operative, piuttosto che affidarsi esclusivamente a tabelle di equivalenza nominale.

Una volta selezionato il grado corretto, la gestione della perdita di spessore attraverso i cicli di riaffilatura è il passo cruciale successivo. Per il metodo di calcolo degli spessori e il protocollo di verifica della sovrapposizione dopo ogni riaffilatura, vedere la guida alla compensazione della riduzione dello spessore di riaffilatura e al pacco di spessori.

Per il taglio inferiore a 6mm dominato dall'usura, il D2 offre una tenuta del tagliente superiore grazie al suo maggiore contenuto di carburi di vanadio; per operazioni soggette a impatti o linee con proprietà della lamiera variabili, l'SKD11 fornisce la riserva di tenacità di cui la vostra linea ha bisogno per evitare scheggiature premature.

Verificate la qualità dei carburi, la costanza del trattamento termico e i test di durezza HRC del vostro fornitore di lame per garantire la costanza da lotto a lotto e una durata prevedibile della lama. Maxtor Metal fornisce lame per cesoie in D2 e SKD11 rettificate di precisione, prodotte a partire da barre di acciaio per utensili affinato tramite ESR, con trattamento termico sottovuoto e verifica della durezza standard su ogni ordine. Per le aziende che effettuano un cambio di grado per la prima volta, Maxtor Metal può fornire set di lame comparativi con geometria identica per una valutazione di prova affiancata.

Profilo dell'autore

Nancy Wu
Ingegnere di produzione senior, Ingegneria di produzione (PE) | Maxtor Metal
Conoltre 12 anni di esperienza nella produzione di lame industriali, Nancy è specializzata nelle caratteristiche di lavorazione, nel trattamento termico e nei comportamenti dei rivestimenti superficiali degli acciai per utensili per lavorazioni a freddo ad alto contenuto di carbonio (inclusi SKD11, D2), acciai rapidi (M2), acciai per lavorazioni a caldo (H13), leghe da metallurgia delle polveri e carburo di tungsteno. Possiede qualifiche avanzate nella programmazione della rettifica CNC ad alta precisione e nell'ottimizzazione dei processi.
Certificazioni: SME Certified Manufacturing Engineer (CMfgE), Project Management Professional (PMP), Six Sigma Black Belt, certificazioni ASM International in metallurgia degli acciai per utensili.
