Устранение заусенцев при продольной резке: Матрица причин, параметры настройки и протокол контроля

Снижение заусенцев при продольной резке — это одна из тех «мелких» проблем, которые быстро приводят к огромным финансовым потерям: заусенцы вызывают жалобы клиентов, создают проблемы при последующей формовке и незаметно сокращают срок службы ножей.

Настоящее руководство составлено Джерри Чу (Jerry Chu), специалистом по технической поддержке компании Maxtor Metal, на основе более чем 10-летнего практического опыта устранения неполадок на линиях продольной резки рулонного проката из углеродистой стали, AHSS, нержавеющей стали и алюминия. Оно рецензировано командой инженеров по применению Maxtor Metal и написано в практическом ключе, ориентированном на первоочередную проверку, где залогом успеха являются строгое соблюдение параметров настройки, быстрое выявление первопричин и стабильность измерений.

Если на вашей линии используются ножи для роликовых ножниц (или аналогичные системы дисковых ножей для продольной резки), нижеописанные принципы по-прежнему применимы: относитесь к резу как к контролируемому процессу разрушения/сдвига, а затем зафиксируйте те немногие переменные, которые действительно влияют на образование заусенцев. Для получения информации о выборе материалов, расчете зазоров и диагностике видов отказов, характерных для инструмента роликовых ножниц, обратитесь к руководству Maxtor Metal техническое руководство по дисковым ножам для продольной резки и ножам для роликовых ножниц.

Содержание данного руководства
Инженерное и цеховое руководство по снижению торцевых заусенцев путем выявления первопричин (зазор/перекрытие, состояние ножей, центровка, скорость, смазка, натяжение), определения начальных параметров настройки по группам материалов и стандартизации контроля, допусков приемки и отслеживания окупаемости (ROI). Это руководство не заменяет требования чертежей заказчика — используйте его для более быстрой отладки, а затем проверяйте результаты на соответствие технологическим возможностям вашего процесса (process capability).

Для кого оно предназначено
Инженеры-технологи, настраивающие качество продольной резки для различных марок и толщин стали; руководители службы обслуживания, отвечающие за состояние вала (арбора), радиальное биение (runout) и целостность набора ножей; руководители производства, балансирующие между качеством кромки и временем полезной работы; технические специалисты по закупкам, оценивающие экономику инструмента, дистанционных колец и повторной заточки.

Как использовать его непосредственно на работающей линии: Сначала подтвердите точность и регламент измерений → используйте матрицу первопричин для определения наиболее вероятного фактора, прежде чем что-либо менять → используйте параметры настройки для конкретного материала в качестве отправной точки, затем вносите изменения с малым шагом → после любого изменения сделайте пробный рез (проверочную полосу) и повторите измерения.

Ключевые показатели для отслеживания
Высота заусенца в % от толщины полосы (и/или абсолютная высота, если указано заказчиком) · Допуск по ширине и уход размеров (включая накопительную погрешность дистанционных колец и набора) · Влияние на время полезной работы / OEE (время переналадки, замена инструмента, незапланированные остановы) · Срок службы инструмента (тоннаж на одну заточку, тоннаж на комплект и характер износа: выкрашивание или микросколы).

Главный вывод: Улучшение качества кромки (снижение заусенцев), которое не зафиксировано в журнале и не проверено на соответствие чертежу, не будет устойчивым.

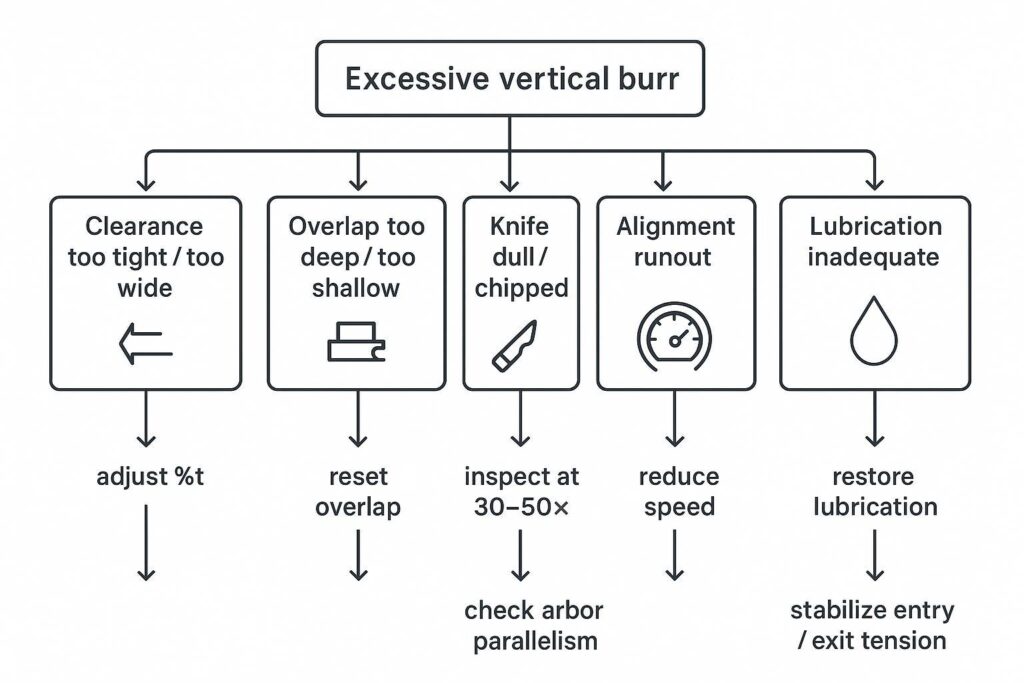

Матрица причин возникновения заусенцев при продольной резке

Ошибки зазора и перекрытия

Начните с этого шага, поскольку горизонтальный зазор и вертикальное перекрытие часто являются наиболее важными и быстрее всего проверяемыми переменными. Практические отраслевые руководства неизменно связывают образование заусенцев с неправильным зазором и чрезмерным перекрытием.The Fabricator: “Как избежать проблем при продольной резке рулонного металла” (2006)

Что необходимо проверить (по порядку):

• Горизонтальный зазор (%t): слишком малый зазор может привести к трению/замятию кромки; слишком большой — к разрыву металла вместо сдвига. (Часто рассматривается как процент зазора дисковых ножей для продольной резки.)
• Вертикальное перекрытие: слишком глубокое увеличивает заусенцы и повреждения кромки; слишком мелкое может дестабилизировать рез. (Ваша настройка перекрытия ножей продольной резки имеет такое же важное значение, как и %t.)
• Одностороннее смещение заусенца: более крупный заусенец на одной из кромок часто указывает на проблемы с выравниванием или сборкой вала, а не просто на “неправильный %t”.”

Способы устранения:

• Сбросьте зазор до начального диапазона в зависимости от материала (см. «Параметры настройки по типам материалов»).
• Постепенно уменьшайте перекрытие, если заусенец увеличивается с глубиной.
• Повторно проверьте симметрию сборки вала и состояние дистанционных колец, если характер образования заусенцев различается на разных полосах.

Для детального изучения механики взаимосвязи между перекрытием и зазором — включая интерпретацию соотношения зон среза и скола, оптимальную глубину захода ножа для различных материалов и рекомендации по позиционированию ножевых валов — см. руководство по настройке перекрытия дисковых ножей.

Признаки того, что вы регулируете не тот параметр:

• Заусенец ненадолго уменьшается, но возвращается через несколько минут → состояние режущей кромки ножа либо проблема с загрязнением/нагревом.
• Качество реза хорошее на низкой скорости, но ухудшается на рабочей скорости → стабильность натяжения, смазка или динамическое выравнивание.

Острота, геометрия и покрытия ножей

Образование заусенцев часто связано с состоянием ножа, хотя это ошибочно принимают за проблему настройки.

Что необходимо проверить:

• Увеличение радиуса скругления кромки (затупление) и микровыкрашивание (особенно при резке AHSS/нержавеющей стали).
• Стабильность геометрии по всему комплекту (симметрия скоса, торцевое биение).
• Налипание материала / перенос металла на нержавеющей стали или алюминии (частая причина “внезапного появления заусенцев”).

Способы устранения:

• Проводите осмотр заблаговременно: проверяйте кромки до того, как произойдет ухудшение качества.
• Различайте “заусенцы из-за износа” и “заусенцы из-за выкрашивания”: износ нарастает постепенно, тогда как сколы приводят к резким изменениям качества.
• Выбирайте тип покрытия в зависимости от характера износа (налипание или абразивный износ).

Выравнивание, скорость, смазка и натяжение

Если зазор/перекрытие находятся в пределах нормы и ножи в хорошем состоянии, следующий уровень проблемы — “нестабильность положения реза на линии”.”

Что необходимо проверить:

• Выравнивание: параллельность валов, торцевое биение ножей, центрирование направляющих и разделителей.
• Скорость: если высота заусенца нелинейно возрастает с увеличением скорости, проверьте нагрев, вибрацию и контроль натяжения полосы.
• Смазка: относитесь к нанесению смазочно-охлаждающей жидкости как к важнейшему фактору контроля качества кромки. При продольной резке алюминия и нержавеющей стали легкие синтетические или быстроиспаряющиеся масла, наносимые через фетровые подушки или распылительные форсунки, снижают трение и предотвращают налипание материала на торцевую поверхность ножа. При резке толстолистовой углеродистой стали граничные смазочные материалы отводят тепло, выделяющееся при трении в зоне сдвига, которое в противном случае ускоряет термическое размягчение режущей кромки ножа.
• Напряжение: нестабильное натяжение на входе/выходе может деформировать полосу, вызвать вибрацию и привести к повреждению кромки.

Reference point: в бюллетене отраслевой ассоциации отмечается, что высоту заусенцев можно минимизировать, уделяя внимание жесткости продольно-резательного станка, горизонтальному/вертикальному зазору и соблюдению регламента переточки (Australian Steel Institute, Technical Bulletin TB-F2).

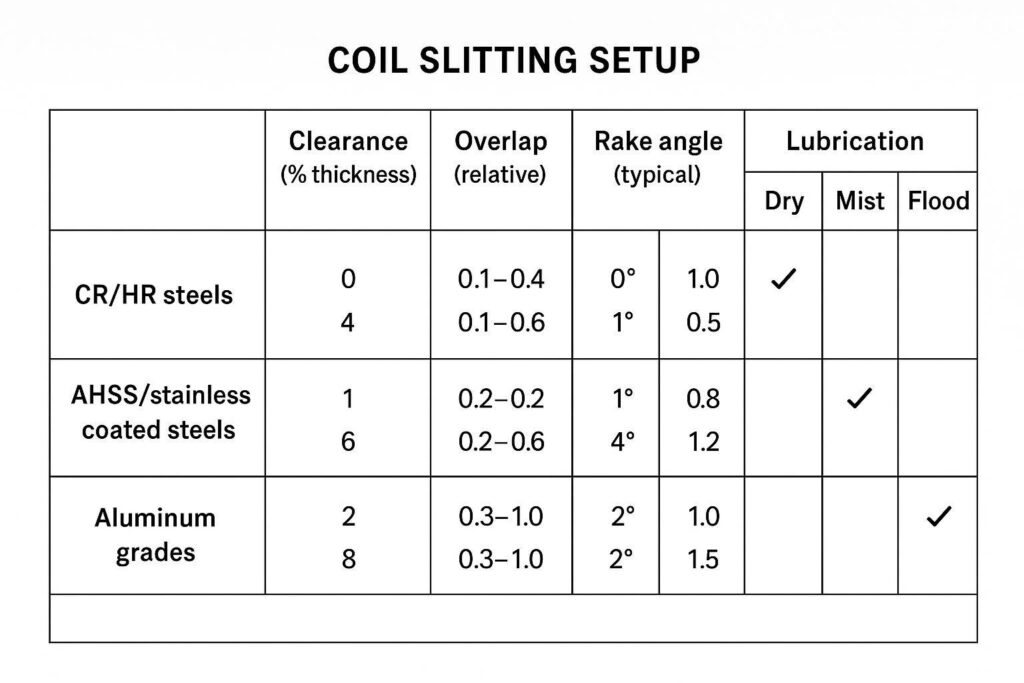

Параметры настройки в зависимости от материала

Это начальные окна для сокращения времени наладки и уменьшения количества проб и ошибок. Всегда сверяйтесь с чертежом заказчика, а также учитывайте жесткость вашей линии, диаметр ножей и состояние вала. Если вам нужна формулировка, оптимизированная под ключевые слова: этот раздел — ваше практическое диапазон настроек продольной резки по типам материалов.

Х/К и Г/К стали

Исходная цель: стабильная зона среза с минимальным разрывом.

Стандартные углеродистые стали обладают сбалансированной пластичностью и прочностью на растяжение, что обеспечивает традиционное соотношение кромки: 1/3 среза и 2/3 скола. Работа в пределах зазора 8%–12% t обеспечивает чистый переход к излому без чрезмерного замятия кромки или глубоких разрывов.

• Зазор: начинайте с середины диапазона (~10% t), затем настраивайте для достижения минимального заусенца.
• Перекрытие: умеренное; избегайте “глубокого перекрытия для подстраховки”.”
• Скорость: увеличивайте только после того, как размер заусенца стабилизируется на низкой и средней скорости.
• Смазка: используйте стабильную стратегию смазки для предотвращения термического разрушения кромки.

Практическое примечание: бюллетень TB-F2 от ASI показывает, что рекомендуемые зазоры варьируются в зависимости от потребностей (общее производство или минимальный заусенец), и подчеркивает, что оптимальный зазор снижает образование заусенцев.Технический бюллетень Австралийского института стали TB-F2 (Поперечная и продольная резка стального листа и ленты)

Совет профессионала: При расширении диапазона параметров для увеличения производительности документируйте все изменения (зазор, перекрытие, скорость, натяжение). В противном случае следующий запуск “того же материала” фактически не будет прежним.

AHSS, нержавеющие стали и стали с покрытием

Исходная цель: предотвращение выкрашивания и растрескивания кромок при сохранении контроля заусенцев.

Высокопрочные стали AHSS и наклепывающиеся нержавеющие стали обладают экстремальным пределом текучести и низким удлинением. Более широкий зазор (10%–15% t) имеет решающее значение для снижения пиковых боковых усилий на кромку ножа, предотвращая микровыкрашивание и обеспечивая резкий сдвиговый излом, характерный для высокопрочных сплавов.

• Зазор: удерживайте в пределах контролируемого диапазона (~12% t); избегайте крайних значений.
• Перекрытие: умеренное; слишком глубокое может резко увеличить повреждение кромки.
• Состояние ножей: осматривайте чаще; микровыкрашивания имеют значение.
• Смазка: относитесь как к критически важному фактору — налипание и нагрев являются частыми причинами проблем.
• Натяжение: отдавайте приоритет стабильности, а не максимальной производительности.

Марки алюминия

Исходная цель: предотвращение налипания/задиров и защита чистоты поверхности кромки.

Алюминий и мягкие цветные сплавы обладают высокой пластичностью и сильной склонностью к адгезии материала (налипанию). Более плотный зазор (5%–8% t) предотвращает затягивание и загибание мягкой полосы через кромку ножа, что в противном случае привело бы к образованию крупных непрерывных заусенцев загиба.

• Зазор: обычно меньше, чем для сталей (5%–8% t), но только при подтвержденной соосности.
• Перекрытие: умеренное; избегайте излишней глубины.
• Смазка: убедитесь, что метод соответствует сплаву и требованиям к поверхности.
• Состояние поверхности ножа: следите за налипанием — даже небольшие отложения могут значительно изменить размер заусенца.

Подбор и обслуживание режущего инструмента

Стали для ножей и покрытия поверхности

Выбор стандартного покрытия Maxtor Metal основан на логике первоочередного устранения критических видов отказов: DLC является выбором по умолчанию, когда основным риском является налипание и перенос материала (нержавеющая сталь, алюминий и подложки с покрытием); TiAlN выбирается в тех случаях, когда преобладают абразивный износ и нагрев режущей кромки (высокоскоростная обработка AHSS, толстолистовая углеродистая сталь). Для линий с различными материалами служба послепродажного обслуживания Maxtor Metal обычно рекомендует протестировать по одному покрытию для каждого вида отказа на отдельных комплектах ножей, а затем сравнить показатели выработки на одну переточку (тонн/переточка) и тенденции изменения состояния кромки в течение 3–5 производственных циклов перед стандартизацией.

Интервалы перешлифовки и контроль состояния кромки (30–50×)

Рабочим стандартом является проведение контроля при увеличении 30–50× по графику, соответствующему вашему допуску на заусенцы и степени износа материала.

Чтобы перейти от реактивной шлифовки (затачивание только после жалоб на заусенцы) к плановому профилактическому обслуживанию, определите базовую частоту перешлифовки, используя практические пороговые значения по тоннажу:

Что необходимо стандартизировать:

• Триггеры контроля: первый рулон после переналадки, после набора скорости и при тенденции к увеличению заусенцев.
• Критерии состояния кромки: увеличение радиуса кромки, микровыкрашивания, налипание и неравномерный износ.
• Правило перешлифовки: выполняйте перешлифовку до того, как появление заусенцев станет “аварийным сигналом”, а не после.

Как выглядит сбой процесса:

• Вы выполняете перешлифовку только после того, как заусенец перестает соответствовать спецификации заказчика → ваш процесс является реактивным, а не контролируемым.

Точность проставочных колец и целостность набора ножей

Контроль проставочных колец и набора — это проблема допуска по ширине и проблема заусенцев.

Что необходимо стандартизировать:

• Проверка и прослеживаемость проставочных колец (измеренная толщина, история износа).
• Процедура сборки набора (чистота, соблюдение момента затяжки, единообразная ориентация).
• Периодические проверки на накопленную погрешность в многоножевых наладочных узлах.

Как выглядит сбой процесса:

• Отклонение ширины в процессе работы, а также изменчивость заусенцев от полосы к полосе → под подозрением целостность набора и биение.

Спецификации допусков проставочных колец, целевые показатели сжатия резиновых колец и шаблон контрольного списка для сборки приведены в руководстве по прецизионным проставочным и резиновым съемным кольцам.

Выравнивание и контроль натяжения

Проверка параллельности и биения валов

Если валы не параллельны или биение не контролируется, зазор становится “разным под каждым углом”.”

Практические проверки:

• Измеряйте биение на соответствующих поверхностях (вал, посадочная поверхность ножа).
• Проверяйте параллельность по всей рабочей ширине.
• Повторно проверяйте после проведения технического обслуживания и любых аварийных ситуаций с инструментом.

Структурированная процедура проверки биения, включающая установку индикатора часового типа, уровни допуска TIR и протокол проверки по краске, приведена в Чертеж дискового ножа OEM: Аудит посадки на шпиндель, допуски ISO и пороги TIR.

Настройка линии прохода, направляющих и разделителей

Плохое направление полосы может создавать боковые усилия, изменяющие эффективный рез.

Основное внимание при настройке:

• Направляющие центрированы и выровнены по всей линии.
• Разделители выровнены для предотвращения контакта с кромкой, вызывающего вторичные заусенцы.
• Убедитесь, что полоса не “уводится” в сторону ножей.

Настройки натяжения на входе/выходе и намоточного устройства

Нестабильность натяжения может выглядеть как проблема с ножами.

Параметры контроля для стандартизации:

• Уставки натяжения на входе/выходе по маркам стали и толщине.
• Процедуры изменения скорости (темпы ускорения/замедления), не вызывающие биения (флаттера) полосы.
• Четкие правила определения приоритета контроля заусенцев над производительностью.

Измерение, приемка и отслеживание ROI

Измерение и регистрация высоты заусенцев

Для стабильного снижения заусенцев определите процедуру измерения как технологический параметр:

• Место измерения (положение кромки и расстояние от начала/конца рулона)
• Частота отбора проб (на рулон, на рез, на переналадку)
• Метод (микроскоп, оптическое измерение или профилометрия) и обучение оператора

Регистрировать как минимум:

• марку материала, толщину, покрытие
• зазор (%t) и настройку перекрытия
• ID комплекта ножей, количество переточек, результаты осмотра
• скорость линии, режим смазки, уставки натяжения
• результаты измерения высоты заусенца (а также случаи брака/доработки)

Допустимые диапазоны и документация

Согласуйте допустимые диапазоны с чертежом заказчика, а не с неофициальным опытом («житейской мудростью»).

Что касается формулировок в чертежах и спецификациях, ISO 13715 является основным международным стандартом для указания и определения размеров кромок неопределенной формы (включая указания заусенцев и подрезов) в технической документации. Практические отраслевые руководства от ведущих производственных и металлургических ассоциаций последовательно подчеркивают необходимость установления четких допусков на состояние кромок до начала производственного цикла.

Практический подход:

• Преобразуйте требования заказчика в измеряемый диапазон допуска (абсолютный или в %t).
• При необходимости указывайте сторону (на какой стороне допускается заусенец).
• Обеспечьте проверяемость записей: кто измерял, каким методом, статус калибровки прибора.

Если ваша команда использует контрольный список сборки и журнал учета заусенцев в рамках этого процесса, решение от Maxtor Metal — комплект промежуточных колец (проставок) для продольной резки и шаблонов для сборки предоставляет готовый к использованию формат.

Шаблоны ROI/TCO и определение базовых показателей

Снижение заусенцев окупается тогда, когда оно снижает общую стоимость тонны продукции, а не просто когда кромка “выглядит лучше”. Определите базовые показатели, прежде чем что-либо менять:

• Затраты на брак и доработку, связанные с качеством кромки
• Время простоя (в минутах) из-за переналадок и незапланированных остановок
• Стоимость ножей на тонну продукции (включая переточки и срочные заказы)
• Возвраты от клиентов / штрафные санкции, связанные с заусенцами или состоянием кромки

Затем отслеживайте изменения после внедрения технологических окон настройки:

• Коэффициент соответствия по заусенцам (выход годного с первого предъявления)
• Тоннаж на одну переточку и тоннаж на комплект ножей
• Время настройки на одну переналадку

Если вы обосновываете окупаемость (ROI) материала ножей параллельно с улучшением технологических окон настройки, руководство по окупаемости дисковых ножей для продольной резки предлагает модель стоимости тонны продукции, учитывающую компромиссы между PM-HSS и инструментальной сталью для AHSS, нержавеющей стали и алюминия.

Практический пример: Снижение заусенцев на линии подачи автомобильной штамповки

Завод первого уровня (Tier-1) по продольной резке рулонов для автомобильной промышленности, обрабатывающий AHSS (DP780) толщиной 1.5 мм, столкнулся с систематическим появлением заусенцев на кромке, превышающих 12% от толщины материала. Это приводило к высокому уровню брака у заказчика и частым микросколам ножей.

Благодаря внедрению технологического окна настройки и протокола контроля, разработанных совместно со службой технической поддержки Maxtor Metal (включая сброс зазора/перекрытия, график контроля под увеличением и дисциплину проверки первого изделия):

• Регулировка параметров: Изменен горизонтальный зазор с неконтролируемых 18% t до строго регламентированных 11% t, а вертикальное перекрытие уменьшено с +0.60 мм до +0.20 мм.
• Уход за ножами: Перешли от переточки после поломки к оптическому контролю с 40-кратным увеличением через каждые 150 тонн.
• Результаты: Средняя высота заусенца снизилась с 18 мм (12% t) к <0.05 мм (3.3% t), что соответствует требованиям ISO 13715. Тоннаж на одну переточку увеличился на 42%, а ежегодные расходы на брак из-за дефектов кромок сократились на оценочно $30,000–$45,000 (на основе данных о стоимости материалов и уровне брака, предоставленных предприятием; анонимизировано и нормализовано по диапазону).
• Ограничения: Эти результаты были достигнуты при стабильной плоскостности входящего рулона и биении вала ниже 0.010 mm. На линиях с изноженными подшипниками, неконтролируемым натяжением или нестабильной дисциплиной операторов эффект только от изменения параметров настройки может быть ниже.

FAQs:

Q: Какой самый быстрый способ уменьшить заусенцы на линии продольной резки рулонов?

A: Начните с настройки горизонтального зазора и вертикального перекрытия, затем проверьте состояние режущей кромки ножа при 30–50-кратном увеличении. Если размер заусенца меняется в зависимости от скорости, проверьте стабильность натяжения и смазку.

Q: С какого процента зазора (clearance) между ножами продольной резки следует начинать?

A: Используйте начальный диапазон, основанный на свойствах материала (а не фиксированный %). Начните со середины диапазона, сделайте пробный рез (проверочную полосу) и вносите изменения с малым шагом, фиксируя высоту заусенца.

Q: Всегда ли увеличение вертикального перекрытия (vertical overlap) уменьшает заусенцы?

A: Нет. Чрезмерное перекрытие может привести к увеличению заусенцев и повреждению режущей кромки. Относитесь к перекрытию как к контролируемой переменной и уменьшайте его, если заусенец растет при увеличении глубины.

Q: Как обеспечить стабильность (воспроизводимость) измерений высоты заусенцев?

A: Используйте четко регламентированный метод (микроскоп/оптический прибор/профилометр), фиксированные точки отбора проб и стандартный шаблон записи. Указывайте высоту заусенца в % от толщины полосы, если это допускается чертежом.

Q: Почему на одной стороне реза заусенец больше, чем на другой?

A: Такой характер реза часто указывает на проблемы с центровкой, биением (runout) или ошибками в наборе ножей и дистанционных колец, из-за чего возникает неравномерный зазор. Повторно проверьте параллельность валов (арборов), посадку ножей и точность дистанционных колец.

Q: Как часто необходимо проверять и перетачивать дисковые ножи для продольной резки (slitter knives)?

A: Проводите осмотр по графику, привязанному к вашему допуску по заусенцам и абразивности/прочности материала, используя 30–50-кратное увеличение. Выполняйте повторную заточку до того, как размер заусенца достигнет критического уровня.

Q: Какое покрытие лучше всего предотвращает налипание и схватывание (galling) при продольной резке нержавеющей стали или алюминия?

A: Покрытие DLC (алмазоподобное углеродное покрытие) часто выбирают для снижения риска схватывания и налипания материала (pickup); проверяйте эффективность, отслеживая налипание металла, динамику образования заусенцев и тоннаж на одну переточку в ваших условиях смазки и скорости.

Q: Как доказать экономическую эффективность (ROI) снижения заусенцев отделу эксплуатации и закупок?

A: Зафиксируйте базовые показатели (baseline) по браку/доработке, простоям оборудования и стоимости ножей на тонну продукции, а затем сравните их с результатами контрольных испытаний с использованием фиксированных параметров настройки и единых стандартов измерений.

Заключение

• Сводная информация о приоритетах диагностики и диапазонах параметров. Приоритет диагностики прост: (1) зазор/перекрытие, (2) состояние ножей, затем (3) выравнивание/натяжение/смазка. Используйте рекомендуемые диапазоны настройки в качестве стартовых, выполняйте точную подстройку малыми шагами и избегайте одновременного изменения нескольких переменных (“угадывания”).”
• Усиление дисциплины измерений и проверка на соответствие чертежам заказчика. Контроль заусенцев эффективен только в том случае, если вы измеряете их каждый раз одним и тем же способом и подтверждаете соответствие требованиям чертежа заказчика — особенно когда требования к кромкам указаны с использованием официальных стандартов обозначения, таких как ISO 13715 (как описано в разделе «Допустимые диапазоны» выше).ISO 13715:2017 — страница каталога ISO
• Следующие шаги: пилотные запуски, регистрация данных и непрерывное совершенствование. Проведите короткий пилотный запуск на одной репрезентативной марке стали, зафиксируйте поля регистрации данных и преобразуйте наилучшие настройки в контролируемый диапазон параметров. Именно здесь Maxtor Metal‘послепродажная поддержка наиболее полезна: если вам требуется экспертное мнение по поводу интервала переточки, выбора покрытия или зазора для конкретного материала, служба технической поддержки Maxtor Metal может проанализировать ваши текущие параметры настройки и результаты контроля кромок, а затем предоставить задокументированные рекомендации с учетом марки материала, скорости линии и геометрии ножей. Привязка решений по инструменту, интервалов переточки и диапазонов допуска к единой базе данных — это единственный способ сохранить достигнутые улучшения при смене операторов и изменении сортамента материалов.
